CoWoS(Chip-on-Wafer-on-Substrate)先進封裝工藝的材料全景圖及國產替代進展

向欣電子 ? 2026-03-28 10:21 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

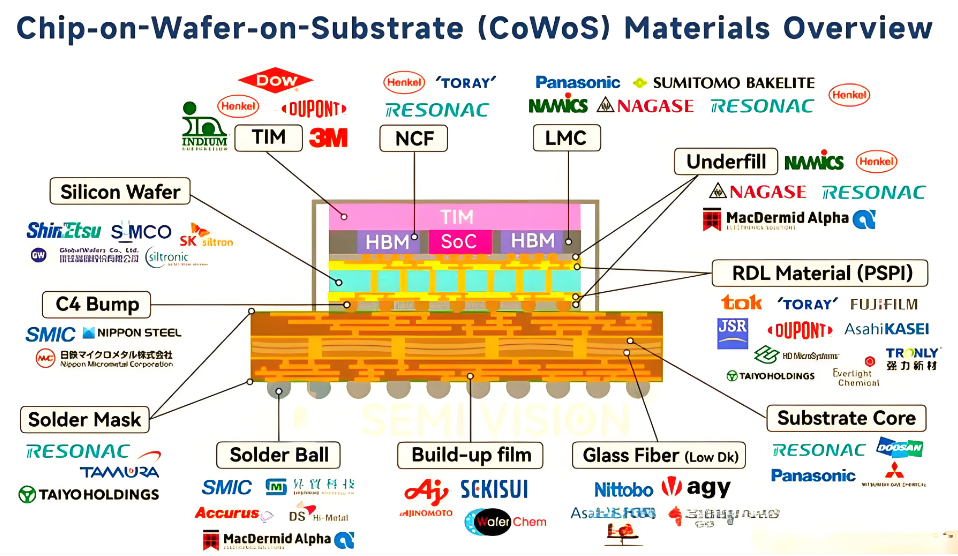

e29a959c-2a4c-11f1-96ea-92fbcf53809c.png這張圖是CoWoS(Chip-on-Wafer-on-Substrate)先進封裝工藝的材料全景圖,清晰展示了從底層基板到頂層芯片的全鏈條材料體系,以及各環節的全球核心供應商。下面我們分層拆解


一、中間結構:CoWoS 的分層邏輯

從下到上,CoWoS 的核心結構分為三大層:

1. 底層:基板承載層(Substrate Layer)

這是整個封裝的 “地基”,負責機械支撐和電氣連接:

Substrate Core(基板核心):核心是低介電常數玻璃纖維(Glass Fiber, Low Dk),提供絕緣與支撐,供應商包括 RESONAC、DOOSAN、Panasonic 等。

Build-up film(積層膜):即 IC 載板的關鍵絕緣層(如 ABF 膜),用于構建高密度布線,核心供應商是日本味之素(AJINOMOTO,ABF 膜壟斷者),還有 SEKISUI、Nittobo、萬華化學等。

Solder Ball(焊球):實現基板與 PCB 的電氣連接,供應商包括中芯國際(SMIC)、Accurus、MacDermid Alpha 等。

Solder Mask(阻焊層):保護基板線路,防止短路和氧化,供應商有 RESONAC、TAMURA、TAIYO HOLDINGS 等。

2. 中層:芯片互聯層(Chip Interconnection Layer)

這是實現芯片與基板高密度互聯的核心:

C4 Bump(C4 凸點):即控制塌陷芯片凸點,是 SoC/HBM 與基板的核心電氣連接結構,供應商包括中芯國際(SMIC)、NIPPON STEEL 等。

RDL Material (PSPI)(重布線層材料,光敏聚酰亞胺):用于構建芯片間的重布線層,實現超高帶寬信號傳輸,供應商包括 tok、TORAY、JSR、Dupont,以及國內的強力新材(TRONLY)。

Underfill(底填材料):填充凸點與基板的間隙,緩沖熱應力、保護焊點,供應商有 NAMICS、NAGASE、Henkel、MacDermid Alpha 等。

3. 頂層:芯片與熱管理層(Chip & Thermal Management Layer)

這一層保障高算力芯片的穩定運行:

核心芯片:包括 SoC(計算芯片)和 HBM(高帶寬內存),通過硅中介層(Silicon Wafer)實現 3D 堆疊,硅片供應商有信越(ShinEtsu)、SUMCO、SK Siltron 等。

TIM(熱界面材料):填充在芯片與散熱結構之間,降低熱阻、提升散熱效率,供應商包括陶氏(Dow)、杜邦(DuPont)、3M、Henkel、Indium 等國際巨頭。

NCF(非導電膜):用于芯片鍵合的絕緣與粘接,供應商有 Henkel、TORAY、RESONAC 等。

LMC(低模量化合物):用于封裝保護和應力緩沖,供應商包括 Panasonic、NAMICS、NAGASE、RESONAC、Henkel 等。


二、行業解讀:供應鏈格局與國產機遇

從這張圖可以清晰看到:

高端材料仍被國際巨頭主導:ABF 積層膜、高端 TIM、PSPI 等核心材料,話語權仍在日本、美國企業手中。

國產廠商已在部分環節實現突破:在焊球、阻焊層、部分 RDL 材料(如強力新材)等領域,國內企業已進入供應鏈。

供應鏈高度全球化:CoWoS 作為臺積電主導的先進封裝工藝,其材料體系依賴全球協作,同時也凸顯了自主可控的戰略緊迫性。

這張圖不僅是材料清單,更是先進封裝領域 “卡脖子” 環節和國產替代機會的直觀映射。

三、CoWoS 關鍵材料國產替代進展清單

1、底層基板與承載材料

材料環節核心功能代表國產廠商技術進展與市場地位

基板核心 (Substrate Core)

提供機械支撐與電氣絕緣深南電路、滬電股份、生益科技已實現中高端 IC 載板量產,在消費電子、汽車電子領域廣泛應用,部分產品進入國際供應鏈。

積層膜 (Build-up film)

高密度布線絕緣層(ABF 膜)序輪、華正新材、南亞新材ABF 膜仍處技術突破期,序輪等企業完成實驗室驗證,量產穩定性待提升;普通積層膜已實現國產替代。

阻焊層 (Solder Mask)

保護線路、防止短路容大感光、廣信材料、三孚新材技術成熟,產品覆蓋中高端封裝,國內市場占有率超 50%,部分產品出口海外。

焊球 (Solder Ball)

基板與 PCB 電氣連接中芯國際、Accurus、有研億金已實現規?;慨a(chǎn),在消費電子、通信領域廣泛應用,技術指標接近國際先進水平。

2、芯片互聯與重布線材料

材料環節核心功能代表國產廠商技術進展與市場地位

C4 凸點 (C4 Bump)

芯片與基板的核心互聯中芯國際、長電科技、通富微電國內封測龍頭已掌握成熟工藝,在中高端封裝中廣泛應用,技術與國際差距較小。

RDL 材料 (PSPI)

重布線層絕緣與保護強力新材、明士、華海誠科強力新材等企業實現 PSPI 量產,進入部分先進封裝供應鏈;高端高分辨率 PSPI 仍依賴進口。

底填材料 (Underfill)

保護凸點、緩沖熱應力華海誠科、德邦科技、安集科技中低端產品已實現國產替代,高端高流動性、高可靠性底填仍需進口,技術攻關中。

3、熱管理與封裝保護材料

材料環節核心功能代表國產廠商技術進展與市場地位

熱界面材料 (TIM)

降低界面熱阻、提升散熱德邦科技、天孚通信、碳元科技導熱凝膠、墊片等產品滿足中高端需求,在 5G、AI 服務器領域應用廣泛,部分產品性能對標國際巨頭。

非導電膜 (NCF)

芯片鍵合絕緣與粘接回天新材、德邦科技處于技術追趕階段,實驗室樣品性能接近國際水平,量產應用待驗證。

低模量化合物 (LMC)

封裝保護與應力緩沖華海誠科、回天新材中低端產品已實現替代,高端低模量、高可靠性產品仍依賴進口。

4、硅片與輔助材料

材料環節核心功能代表國產廠商技術進展與市場地位

硅片 (Silicon Wafer)

硅中介層與芯片基底滬硅產業、立昂微、中環股份12 英寸大硅片實現量產,在成熟制程應用廣泛;高端 12nm 以下硅片仍處技術突破期。

玻璃纖維 (Low Dk)

低介電基板增強材料中國巨石、泰山玻纖低介電玻璃纖維實現量產,在高端 PCB 和 IC 載板中逐步應用,技術指標接近國際先進水平。

總結:國產替代的關鍵突破點

  1. 已規?;娲鹤韬笇?、焊球、中低端 TIM、普通積層膜等材料,國產廠商已占據主導地位。

  2. 技術追趕中:ABF 膜、高端 PSPI、高流動性底填等高端材料,國內企業完成實驗室突破,正推進量產驗證。

  3. 核心瓶頸:高端 TIM、NCF、LMC 等材料,仍面臨分子設計、工藝穩定性等技術壁壘,是未來攻關重點。

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
