浪涌保護器（SPD）是低壓配電系統中抵御雷擊、操作過電壓和瞬態電涌的關鍵設備，能有效保護電氣設備免受損壞。其中，最大持續工作電壓Uc作為核心參數，直接決定了SPD在正常運行條件下的穩定性和壽命。Uc指SPD可連續施加的最大交流有效值電壓或直流電壓，一旦超出，內部壓敏電阻等元件會加速老化甚至失效。正確選擇Uc，不僅能避免SPD誤動作或過早損壞，還能確保電壓保護水平Up保持在合理范圍內，保障后端設備安全。

一、Uc值的含義與重要性

Uc是SPD長期承受而不劣化的上限電壓，與系統標稱電壓Un、最大持續工作電壓Ucs密切相關。它不同于瞬態保護參數（如標稱放電電流In或沖擊電流Iimp），而是針對工頻電壓的耐受能力。如果Uc選得過低，電網正常波動或暫時過電壓（TOV）就會導致SPD頻繁動作發熱，縮短使用壽命；選得過高，雖然壽命延長，但啟動閾值升高，會使殘壓Up偏高，保護效果打折扣。國標GB/T 18802.1-2011《低壓電涌保護器 第1部分：性能要求和試驗方法》明確定義Uc，并要求產品必須通過長時間施加Uc電壓的耐受試驗。實際工程中，Uc還需考慮GB/T 12325-2008《電能質量 供電電壓偏差》規定的電壓波動范圍，確保SPD在±7%~+7%（低壓系統）偏差下穩定運行。

二、地凱科技防雷Uc的選擇原則與計算方法

Uc選型的核心原則是Uc ≥ Ucs，即大于等于安裝點可能出現的最大持續電壓，同時留有1.1~1.2倍裕度。計算步驟如下：

確定系統標稱電壓U0。通常低壓系統U0為220V（相電壓）或380V（線電壓）。

參考電壓偏差標準。按GB/T 12325-2008，220V單相供電電壓允許+7%~-10%，即198V~235.4V；380V三相為353.4V~406.6V。Ucs至少取偏差上限值。

結合接地系統類型和接線方式，按GB 50057-2010《建筑物防雷設計規范》和GB/T 18802.12-2014《低壓電涌保護器 第12部分：選擇和使用導則》推薦的最小Uc值調整：

TN系統（最常見）：相線-地（L-PE）和中性線-地（N-PE）安裝時，Uc不應小于1.15×U0，即Uc≥253V。實際常用255V或275V模塊。

TT系統：相-中性（L-N）及“3+1”接線方式下，Uc同樣≥1.15×U0（≥253V）；相-地和中性-地時，部分情況需考慮更高TOV，推薦Uc≥260V。

IT系統（中性點不接地）：相線-地（L-PE）安裝時，Uc不應小于√3×U0≈381V，故障時最高持續電壓可達1.5倍標稱值，建議選385V或更高。

考慮TOV和裕度。國標GB/T 18802.11-2020要求進行TOV試驗，Uc需覆蓋高/中壓側故障引起的暫時過電壓。工程中常用公式：Uc = 1.15×U0×（1+裕度系數），裕度系數取0.05~0.1，確保在諧波、負載突變環境下穩定。

例如，220V/380V TN系統星型接線（有中性線），U0=220V，Uc計算為1.15×220=253V，推薦選用275V模塊（留裕度）。若角型接線（無中性線，380V直接），U0=380V，Uc≥1.15×380≈437V，常用440V模塊。三相SPD常采用模塊化設計，如L1/L2/L3-PE各用275V模塊，N-PE用275V，總成Uc標識為385V（線電壓參考）。

Uc不是越大越好。Uc越高，SPD啟動電壓相應升高，殘壓Up會增大，可能超過設備耐受水平（如精密儀器要求Up≤1.5kV）。反之，Uc過低則在235V左右波動時就劣化。實際選型時，先測安裝點實際電壓峰值，再對照廠家產品目錄，優先選Uc剛好覆蓋Ucs的型號。

常見Uc參數（符合國標優選值）：255V、275V（220V系統主流）、385V、440V（380V系統）、600V/1000V（直流系統）。產品標簽必須標注每種保護模式的Uc值，采購時需核對GB/T 18802.1認證報告。

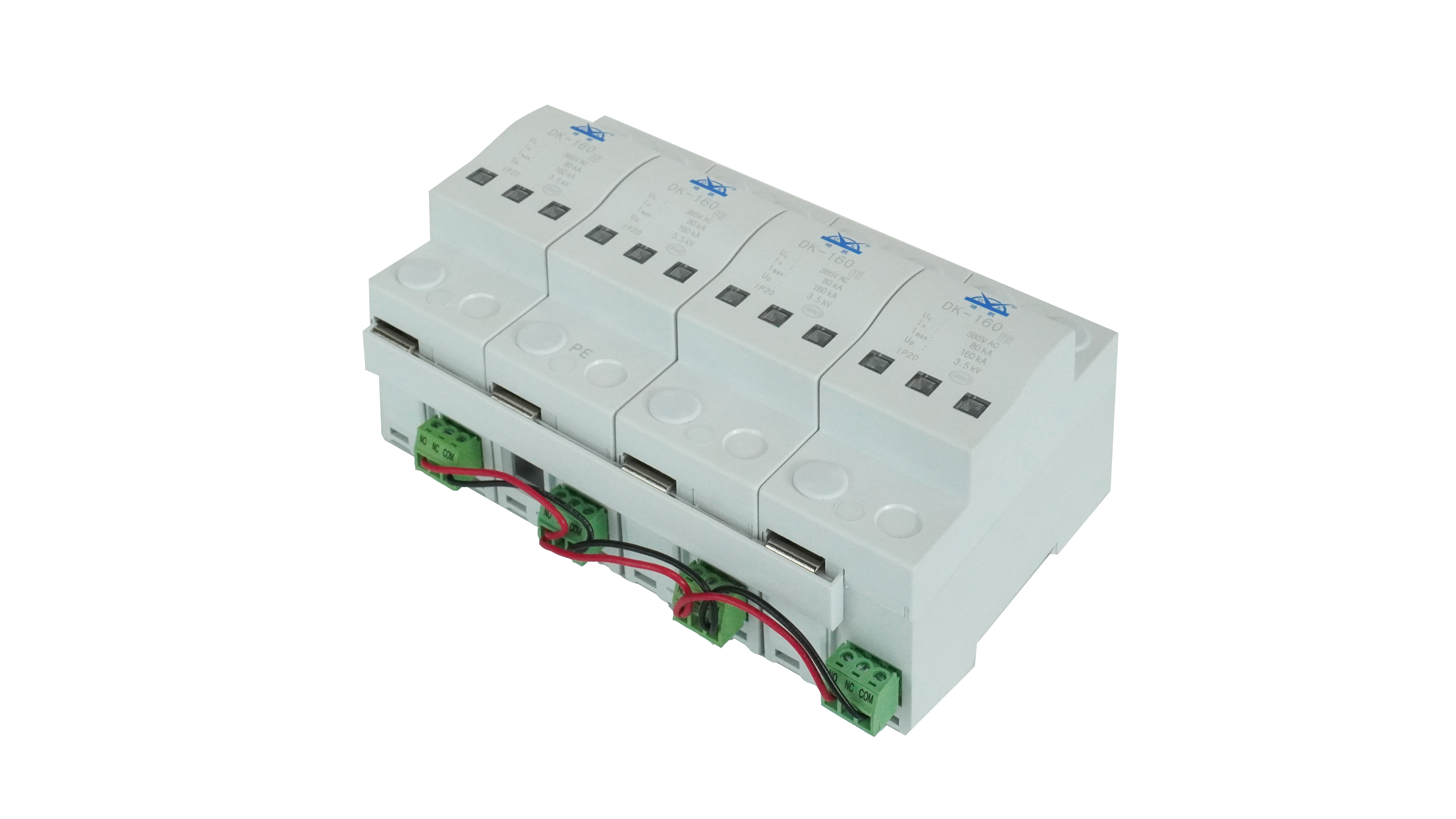

浪涌保護器,電涌保護器,防雷器

浪涌保護器,電涌保護器,防雷器

浪涌保護器,電涌保護器,防雷器

三、電路系統如何確定Uc型號

確定電路系統Uc型號需分步進行：

調研系統參數：標稱電壓、接地形式（TN-C/TN-S/TT/IT）、變壓器接線（星型/角型）、安裝位置（總進線柜、分配電箱、末端設備）。

計算Ucs并選Uc：按上述方法得出最小值，再參考多級保護協調?？偱潆姽瘢↖級）宜選較高Uc以耐受大能量；分配電箱（II級）Uc匹配系統電壓即可；末端（III級）優先低Up。

驗證配合性：前級SPD的Up和放電電流需與后級Uc匹配，避免能量不協調。GB/T 18802.12強調能量協調原則，Uc選型后需模擬或查表確認。

考慮環境因素：高溫、高濕或諧波嚴重場所，Uc裕度加大10%；直流系統（如光伏）Uc取1.2~1.5倍標稱電壓。

例如，一棟辦公樓TN-S系統220/380V，總柜選Uc=385V的I級SPD（Iimp≥12.5kA），樓層箱選Uc=275V的II級（Imax≥40kA），末端插座選Uc=275V的III級（Up≤1.2kV）。這樣既覆蓋電壓波動，又實現逐級泄放。

四、地凱科技防雷不同行業領域的Uc選型差異

Uc選型雖以電壓為基礎，但不同行業因供電特性、設備敏感度和環境風險而有針對性調整。

建筑與民用領域：以220/380V TN系統為主，Uc多選275V（單相）或385V（三相）。住宅總進線用Uc=275V一級保護，醫院精密設備前加Uc=275V三級模塊，重點配合GB 50343-2012電子信息防雷規范，確保消防、電梯等生命線系統安全。Uc不宜過高，避免影響LED照明等低壓設備。

工業制造領域：380V系統常見，諧波和操作過電壓頻繁，Uc推薦385V或440V，并加大裕度。PLC、變頻器等控制柜前選Uc=275V~385V的II級SPD，通流能力Imax≥60kA。石化、冶金等高風險廠房，結合GB 50057要求，選用防爆型SPD，Uc覆蓋1.2倍U0，同時考慮接地電阻≤4Ω。

電力系統：變電站、配電室多用10kV降至380V，Uc以385V~440V為主。一級保護（入口）選高Uc耐受TOV，二級用于開關柜。發電廠自備電源IT系統需Uc≥381V模塊，防止單相接地故障電壓升高。

新能源領域：光伏逆變器直流側電壓600V~1500V，需專用DC-SPD，按GB/T 18802.32-2021，Uc選1.2倍系統電壓（如1000V DC系統Uc≥1200V）。風電塔筒交流側Uc=385V，儲能系統則混合AC/DC，Uc匹配電池組標稱值。充電樁專用SPD Uc=385V（AC側），防止反灌浪涌。

通信與數據中心：信號SPD為主，Uc遠低于電源型，如RS485接口Uc=12V/24V，網絡RJ45 Uc=6V~48V。電源進線仍用275V/385V，但Up要求≤600V（精密設備≤300V），配合GB/T 18802.21信號網絡標準，實現低殘壓保護。數據機房多級協調，末端Uc低至確保服務器耐壓。

交通與軌道領域：高鐵信號系統、機場導航用低Uc信號SPD（5V~48V），電源側Uc=275V~385V。隧道配電因濕度大，Uc裕度加大，選用IP65戶外型。

各行業共性是遵循“多級保護、能量協調”原則，但Uc具體值始終錨定系統電壓和國標表格。光伏等新興領域還需額外參考直流標準，避免交流Uc直接套用。
