在工業自動化項目中，常需將基于 PROFINET 的 PLC 控制系統與采用 DeviceNet 協議的現場設備互聯。為提升前期開發效率，我們嘗試在無真實 DeviceNet 從站接入的前提下，僅通過配置網關主站參數，驗證其是否能被西門子 TIA Portal 正確識別并建立穩定通信。若可行，則可支持“先搭框架、后接設備”的敏捷調試模式。

硬件方面，我們以最小可行系統為基礎：

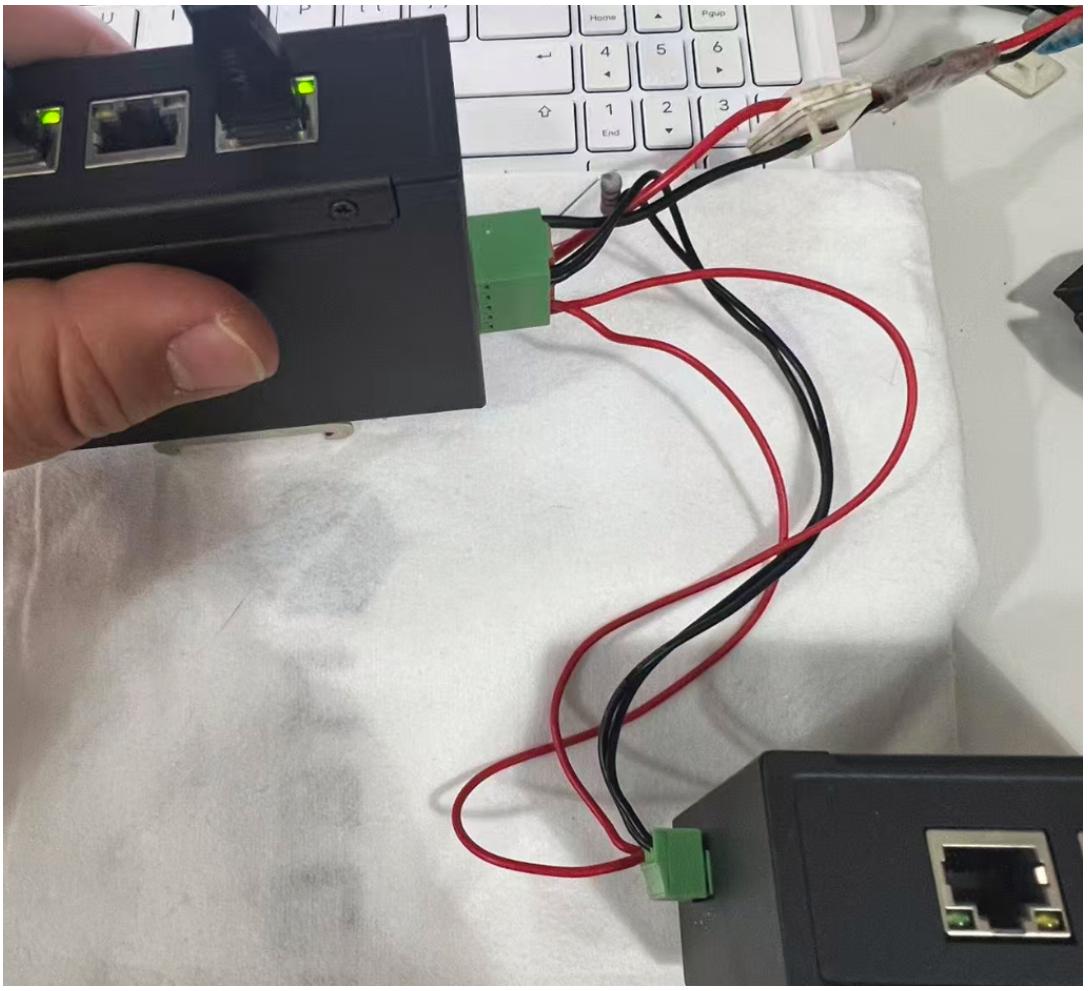

將 Profinet 轉 DeviceNet 協議網關的 PROFINET 端口直連筆記本電腦；

為 Profinet 轉 DeviceNet 協議網關本體提供 24V DC 工作電源；

雖未連接實際 DeviceNet 從站，但仍按規范處理 DeviceNet 總線：

接入 24V 輔助電源（用于驅動 DeviceNet 物理層）；

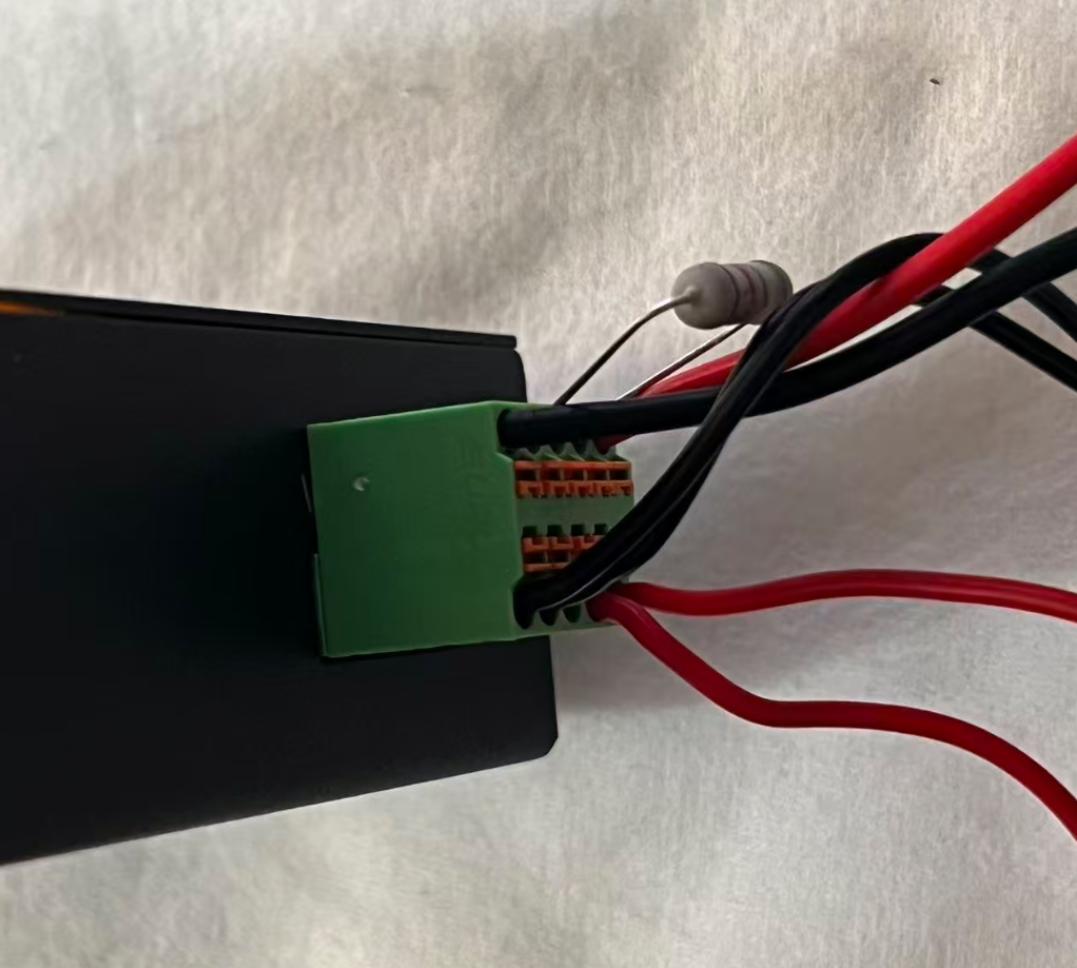

在 CAN_H 與 CAN_L 信號線上兩端加裝 120Ω 終端電阻，確?？偩€電氣特性合規。

軟件工具鏈包括：

配置 Profinet 轉 DeviceNet 協議網關的 Gateway Configuration Studio

配套 Profinet 轉 DeviceNet 協議網關工具集

Siemens TIA Portal V18，并預裝廠商提供的 GSDML 描述文件

1. Profinet 轉 DeviceNet 協議網關網關本地配置

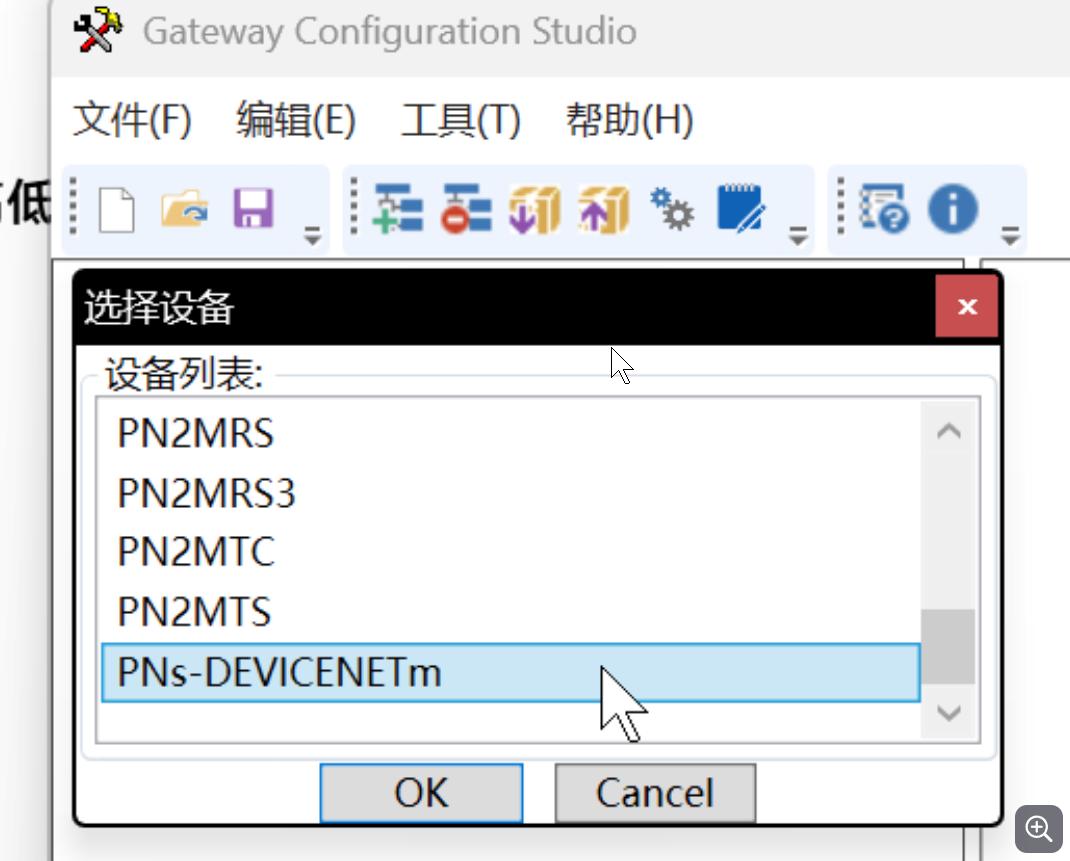

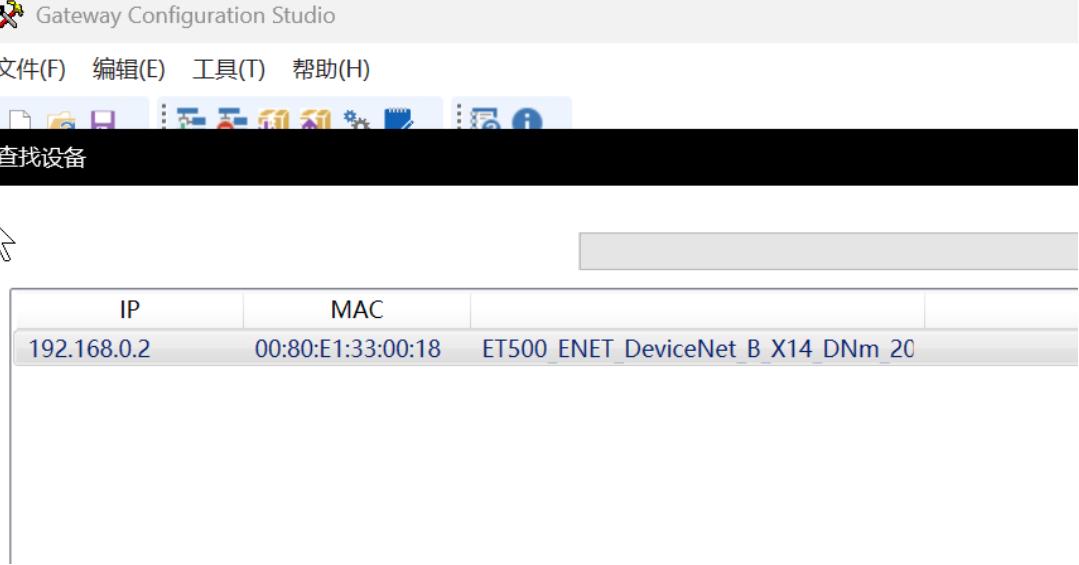

啟動 Gateway Configuration Studio 后，軟件自動發現局域網內的目標網關。新建項目時，我們重點設置了以下參數：

PROFINET 設備名稱及 IP 地址（需與后續 TIA Portal 中一致）；

DeviceNet 主站通信速率（如 250 kbps）；

預留的輸入/輸出數據區長度（按典型從站規模預分配）。

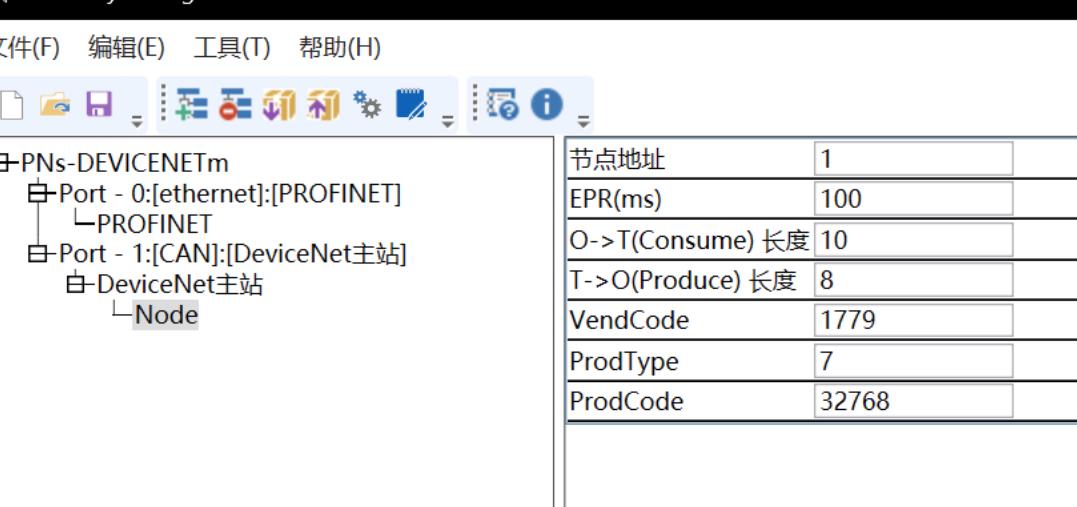

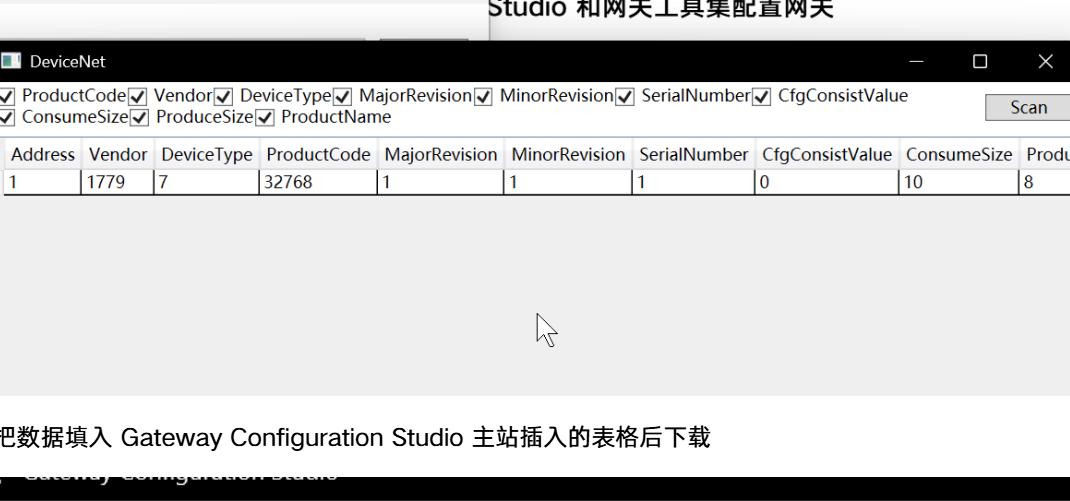

隨后，利用 Profinet 轉 DeviceNet 協議網關“工具集”對 DeviceNet 接口執行掃描，獲取主站節點標識信息，并將其填入配置界面中的主站描述表。完成上述步驟后，將配置寫入網關。

此時，觀察設備面板：PROFINET 與 DeviceNet 對應的狀態指示燈均呈現正常工作狀態（常亮或規律閃爍），表明內部通信棧已初始化成功。

2. TIA Portal 集成

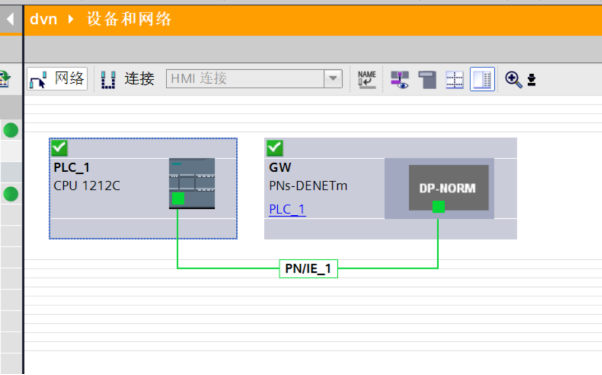

在 TIA Portal 中導入 GSDML 文件后，Profinet 轉 DeviceNet 協議網關作為標準 PROFINET IO 設備出現在硬件目錄中。我們在網絡視圖中拖入該設備，分配與其本地配置完全匹配的設備名稱與 IP 地址，編譯并下載硬件組態。

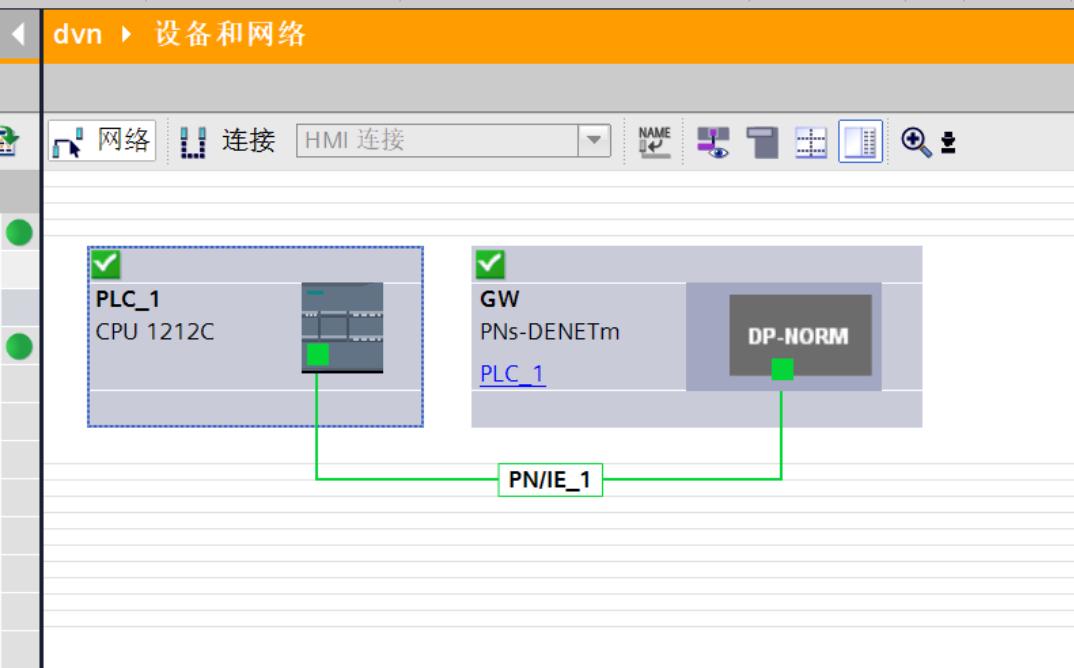

結果令人滿意：PLC 在線監控界面中，網關狀態顯示為“已連接、無故障”，且可正常讀寫預設的 I/O 映射區域。

本次測試雖未接入任何真實 DeviceNet 從站，但成功實現了以下目標：

僅靠主站側基礎配置，即可讓 PROFINET 主站（PLC）與 Profinet 轉 DeviceNet 協議網關建立完整通信鏈路。

這一特性具有顯著的工程價值：

支持“離線先行”開發模式：在 DeviceNet 現場設備尚未安裝或調試完成前，工程師即可在 TIA Portal 中搭建控制邏輯、測試 IO 響應，大幅壓縮后期現場調試窗口；

降低集成風險：PROFINET 側組態一旦確認，后續僅需在網關配置工具中補充從站地址與數據映射規則，無需改動 PLC 硬件配置，提升系統穩定性與可維護性。

待實際從站接入時，只需在 Gateway Configuration Studio 中完善：

從站 MAC ID（節點地址）

輸入/輸出數據長度及偏移

通信連接類型（如輪詢 Poll 或 Bit-Strobe）

而 TIA Portal 中的 PROFINET 組態通常保持不變——前提是預留的 I/O 區足夠覆蓋最終需求。

此次基礎連通性驗證不僅確認了 Profinet 轉 DeviceNet 協議網關的功能可靠性，更凸顯其在異構網絡融合場景下的工程友好性。對于需要跨協議集成的自動化項目而言，此類網關不僅是“翻譯器”，更是提升交付效率的“加速器”。
