在使用Profinet從轉DeviceNet主網關實現西門子S71200 PLC與DeviceNet從站設備互通時，很多工程師將精力集中在PLC組態、網關配置、數據映射上，卻忽視DeviceNet總線側物理接線細節?，F(xiàn)場超60%的通訊問題，根源都在物理接線上。

1.DeviceNet物理層易出現的問題：網關DeviceNet主站端口與從站接線順序錯誤 ；總線未接終端電阻或接錯位置；CAN_H、CAN_L接反、接錯、短路；屏蔽層接地不規范；總線拓?fù)浣Y(jié)構不符規范；用普通網線替代專用電纜。這些問題不影響供電，但導致通訊失敗，且難通過軟件排查。

一、重點：網關DeviceNet主站端連接從站物理接線易忽視的細節

1. 總線拓?fù)洌篋eviceNet必須是線性總線拓?fù)?，不能星形、?shù)形。錯誤連接會導致搜不到從站、通訊不穩定等問題。

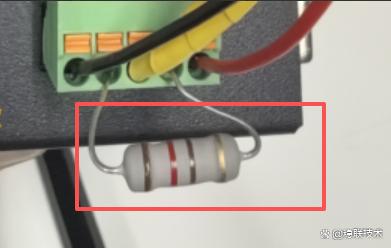

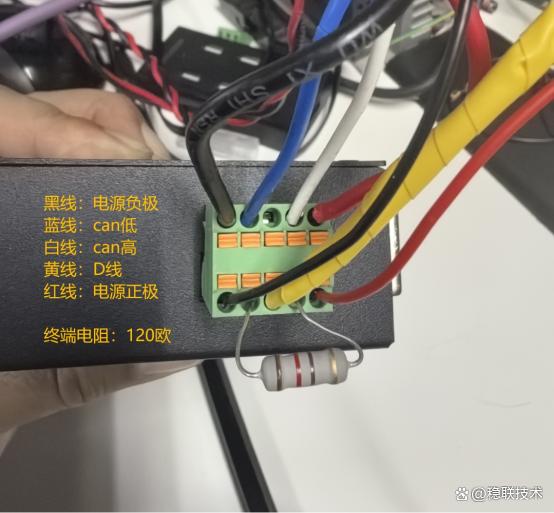

2. CAN_H與CAN_L接線：不能接反、短路。接反會完全不通，針腳壓接不良會時通時斷，線皮破損短路會燒壞網關端口。終端電阻：總線兩端必須接120Ω終端電阻，中間不接。忽視會導致信號反射、通訊抖動等問題。

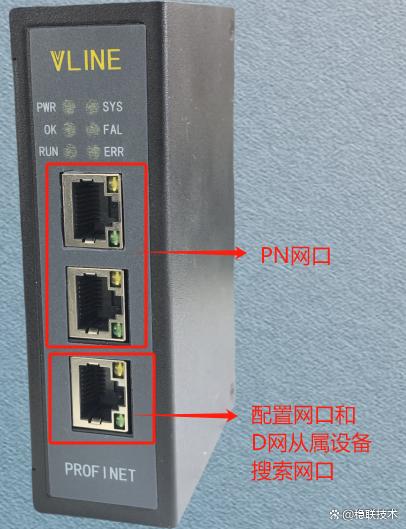

**3.**網關接口：要分清主站端口，不能接在配置口/調試口，否則搜不到設備。

4 . 電纜類型：必須用專用雙絞屏蔽電纜，否則電機、變頻器運行會中斷通訊。

5 . 屏蔽層接地：?jiǎn)味私拥?，只在網關端接地，否則會有地環流干擾。

6 . 共地處理：所有DeviceNet設備共用24V電源地，否則通訊時好時壞。

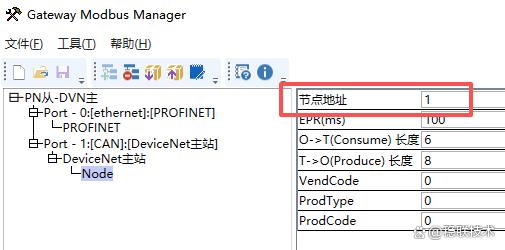

7 . 節點地址：從站設備節點地址不能重復，否則總線報錯、通訊癱瘓。

在西門子S71200 PLC通過Profinet轉DeviceNet網關與從站通訊時，物理接線易被忽視卻關鍵。接線細節直接決定系統能否穩定通訊。大量通訊故障源于接線不規范，遵循DeviceNet物理層規范，才能保證跨協議網絡穩定運行。
