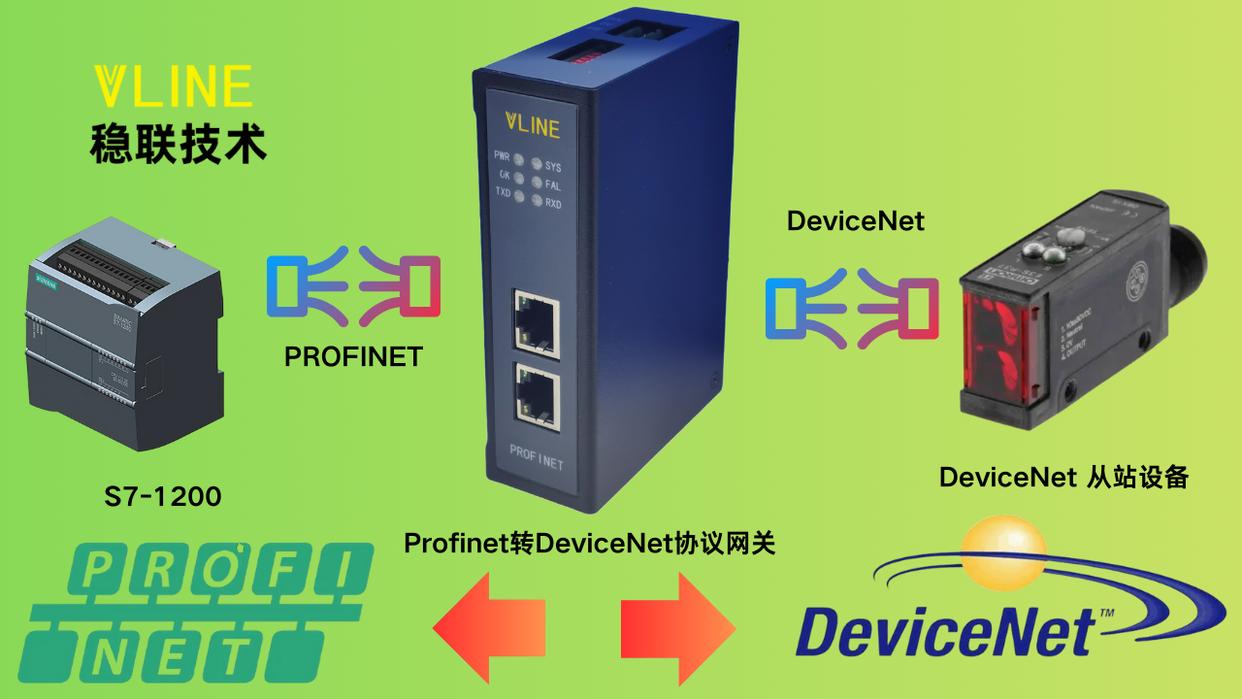

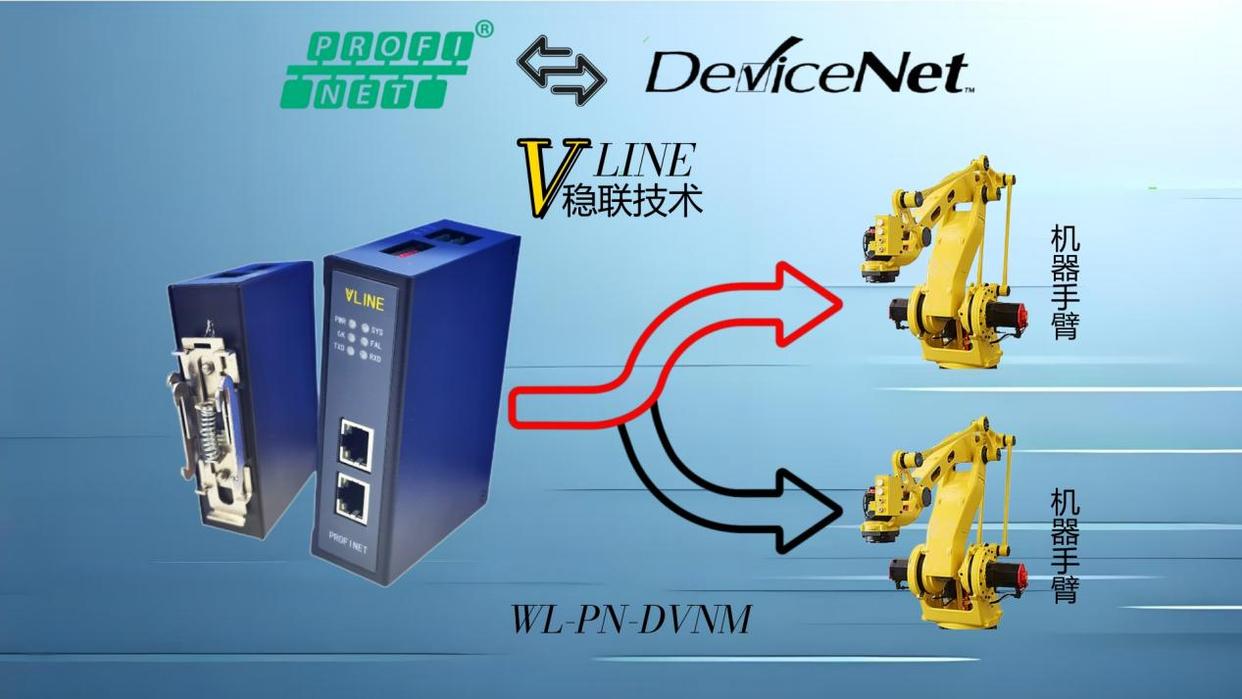

專項重點：Profinet轉devicenet網關與Fanuc機器手臂連接常見問題及易忽視細節。

結合現場經驗，該連接80%的通訊故障源于接線不規范、機器人設置遺漏，以下闡述接線細節、設置要點及常見問題排查。

（一）Profinet轉devicenet網關與Fanuc機器手臂接線易忽視細節（重中之重）

Fanuc機器手臂為精密設備，接線規范影響通訊穩定性，有8個核心要點：

1. 端子對應錯誤（最常見）：通訊端子接線須嚴格對應，嚴禁交叉、接反，勿將機器人SH當GND接線。
2. 屏蔽層接地規范（易忽視）：DeviceNet總線電纜屏蔽層須“單端接地”，僅在網關端接入接地端子排，機器人端懸空絕緣，勿兩端接地。
3. 總線拓?fù)鋰?yán)格遵循線性（禁止分叉）：DeviceNet總線為線性拓?fù)?，網關為起點，F(xiàn)anuc機器手臂接入中間或末端，勿用星形、樹形接線及分線器、交換機連接。正確接法是網關OUT→變頻器IN→傳感器IN→機器人IN，機器人OUT接終端電阻。

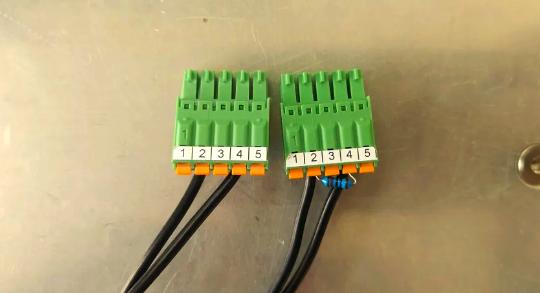

4. 終端電阻配置（致命細節）：DeviceNet總線兩端須接120Ω終端電阻，網關端口和機器人端都要配置。
5. 電纜選型與長度控制：須選用DeviceNet專用屏蔽雙絞電纜，控制總線長度，網關與機器人電纜不超50米，超50米需加中繼器。
6. 端子壓接規范（易遺漏）：接線選匹配端子，壓接確保線芯插入無松動、虛接，勿多根線芯插同一端子。
7. 電源共地處理：Profinet轉devicenet網關、Fanuc機器手臂、PLC需共用24V電源地，確保無電位差。

（必須交叉則垂直交叉）。

（二）Fanuc機器手臂設置易忽視細節（直接影響通訊成?。?/p>

除接線外，機器人自身設置遺漏或錯誤也會致通訊失敗，關注6個易忽視細節：

1. 通訊模塊未激活：部分Fanuc機器手臂默認未激活DeviceNet通訊模塊，需安裝選件、獲取PACcode后激活。

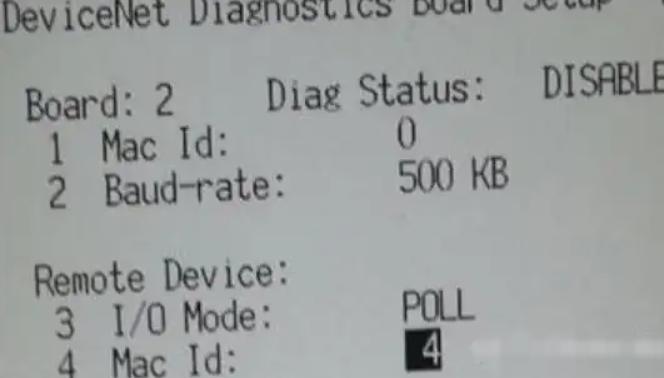

2. 節點地址重復或未設置：機器人節點地址與網關配置一致（本案例設為4），且與其他從屬設備地址不重復（2 - 63唯一）。

3. 波特率不匹配：機器人與Profinet轉devicenet網關波特率嚴格一致（本案例125kbps），禁用自動協商。

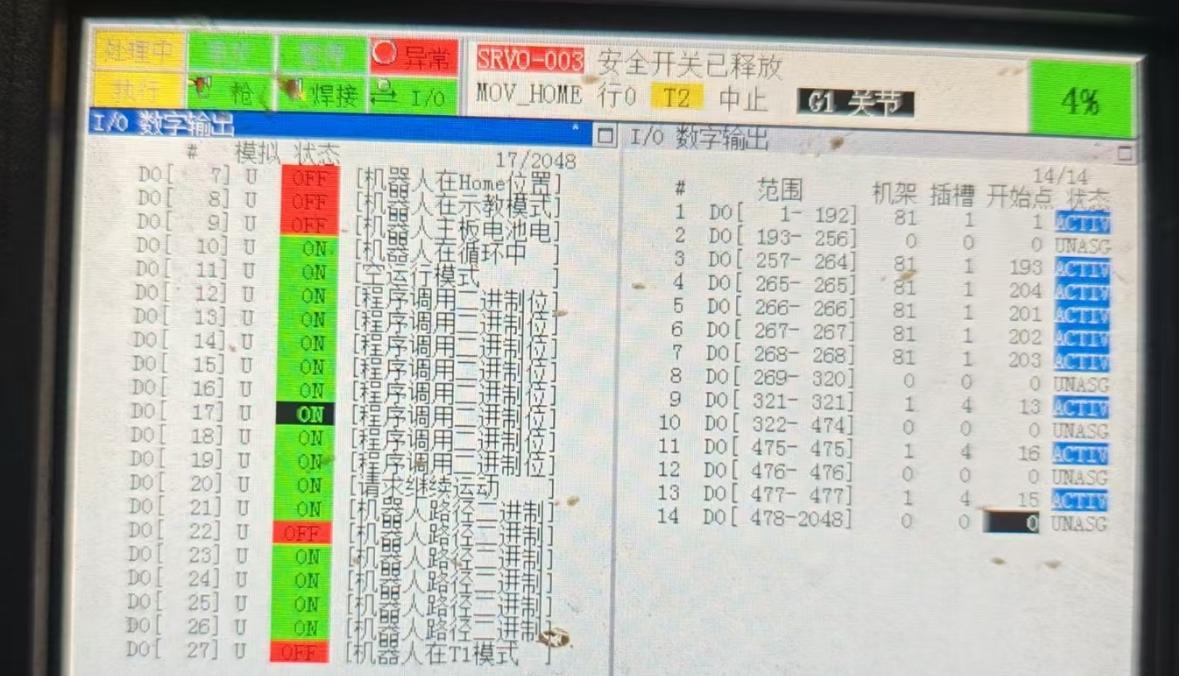

4. 信號映射不完整：僅設置動作指令映射，未映射狀態、故障碼信號，PLC無法讀取運行狀態、發現故障。
5. 機器人通訊參數設置后，需點擊「Save」保存并重啟才生效。易忽視點：設置后未保存、重啟，參數未生效致通訊失敗，反復調試無果。

（三）常見問題及快速排查方法

1. 網關掃不到 Fanuc 機器手臂：優先排查接線，確認通訊模塊激活，核對節點地址，檢查終端電阻，重啟機器人與網關。
2. 通訊連上但機器人無響應：排查控制模式，檢查信號映射，核對波特率，檢查指令地址對應情況。
3. 通訊時斷時續、機器人動作卡頓：排查屏蔽層接地，檢查通訊電纜，核對總線長度，檢查端子壓接。
4. 數據亂碼、故障碼誤報：排查電源共地，檢查波特率，檢查信號映射，檢查終端電阻。

Profinet轉devicenet網關與FANUC機器人通訊故障，多由接線不規范與機器人參數設置遺漏導致。 現場需嚴格規范端子接線、屏蔽接地、總線拓?fù)渑c終端電阻配置，同時確保機器人通訊模塊激活、節點地址與波特率匹配、信號映射完整并保存重啟。按接線—參數—映射順序排查，可快速解決通訊異常，保障系統穩定可靠。
