一前言

一貼就見效，誰用誰知道！今天小編講述一款理論產品落地的靈丹妙藥——吸波材料。

其實吸波材料在最近幾年的發展非常迅速，從最開始航天軍工的應用，到逐漸民用商用化，產品也不斷迭代，成本和效果逐漸被市場認可。除了其驗證效果迅速，應用場景廣等等優點，重要的是從理論層面EMC三要素上來說，吸波材料作為手段是非?？茖W(xué)。本文結合案例，我們一起來看看吸波材料的原理和效果。

二實際案例

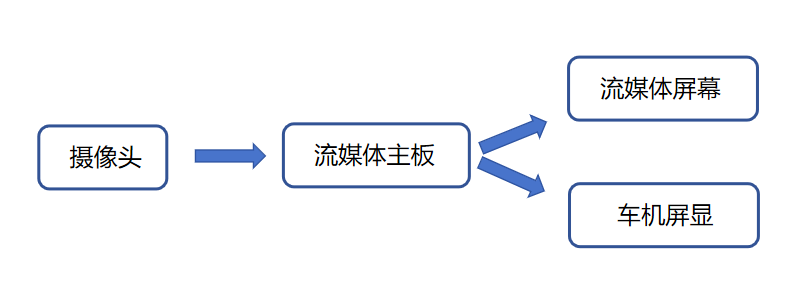

這是一款流媒體后視鏡項目，整體架構比較有意思，800w像素攝像頭輸入信號到流媒體，數據分成兩組，一路給流媒體鏡子成像，另一路給到主機。整體的通訊速率很高，數據量很大。

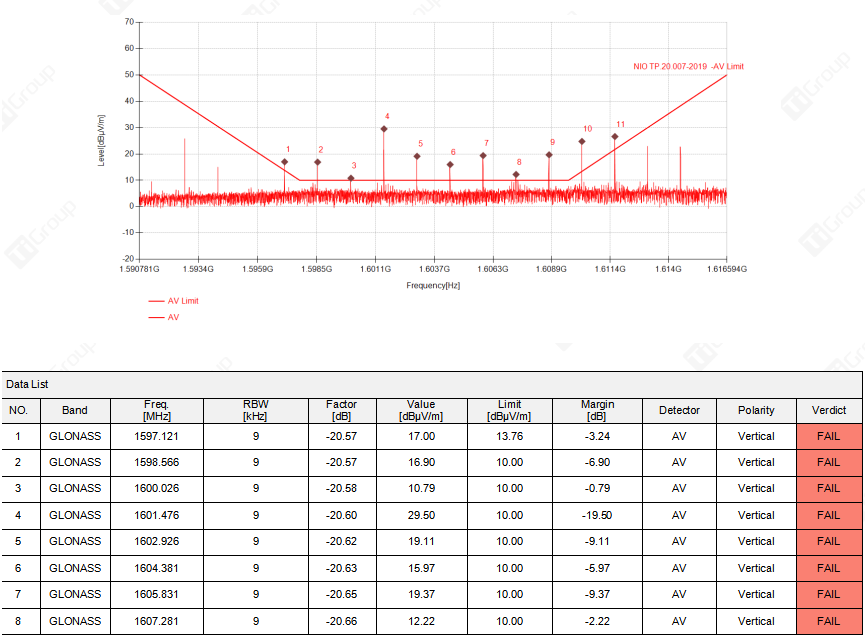

目前的問題是：使用TI的SerDes進行POC同軸信號傳輸時在GPS頻段均有單支超標問題。（如下圖）

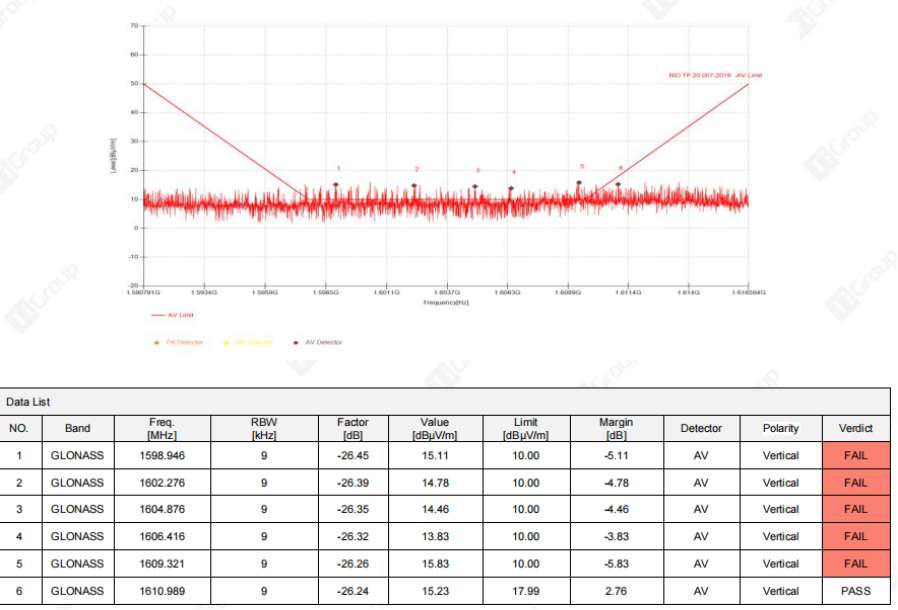

下圖則是針對TI的SerDes加入我司展頻晶振的效果?？梢钥匆娬诡l的效果使數據降低了5db左右，原理是將數據單支的能量分散到被展頻的頻寬以內。從數據上來看，能量過高導致整個數據傳輸?shù)脑肼暩「摺?/span>

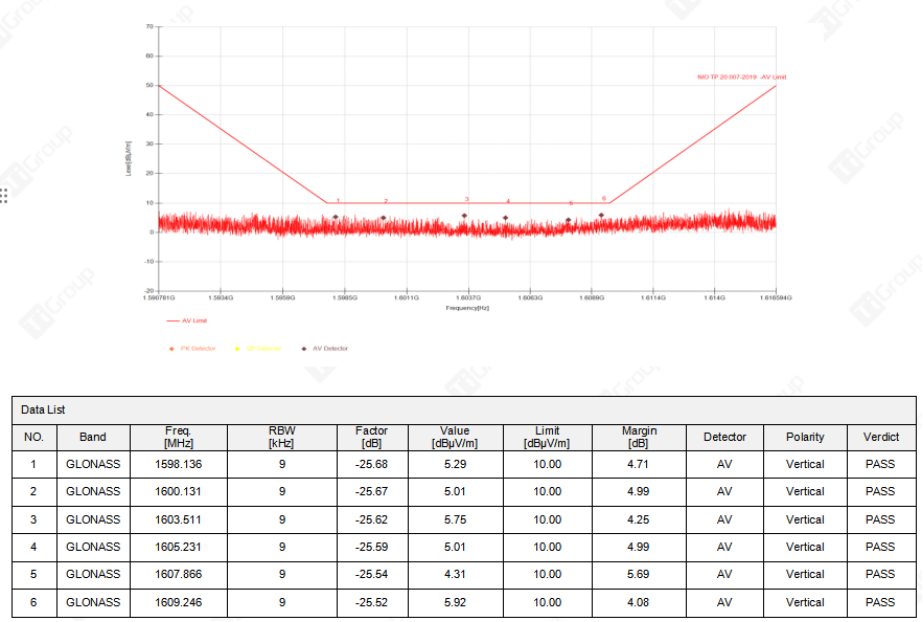

下圖便是加入吸波材料，而且還是導熱吸波材料，綜合考慮到ISP和TI SerDes發熱問題，使用的是3w（散熱系數）的導熱吸波材料——T-TP300-2.5。

材料類似硅脂，偏軟可壓合，不導電，是軟磁混合材料。從數據來看，整體下降10db左右，效果十分明顯，要知道每6db的換算是十倍的能量，只能說還是太權威啦~

下圖則是應用圖片，覆蓋兩路TI SerDes 芯片。

三原理分析

對于EMC三要素而言，吸波材料的應用為何如此有效？

眾所周知，ECM三要素分別是噪聲源、耦合路徑、敏感設備。對于車載RE測試而言，敏感設備則是接收的天線，這里不用討論。噪聲源則是TI SerDes通訊時的數據噪聲。

本案例的耦合路徑則是有很多，在高頻GPS頻段，是以波長較短的信號為主，通常會通過線束輻射，或者直接的空間輻射。而吸波材料的應用位置，非常靠近噪聲源，貼合芯片。在接近源頭的位置，切斷攔截芯片對外的空間輻射的“耦合路徑”，還防止高頻噪聲串?dāng)_到其他線束。所以說吸波材料是非?？茖W(xué)理論的應用手段。

四總結

回到標題，真心歡迎各位整改工程師嘗試一下！預告一下，除了常規的軟磁吸波材料解決100mhz-6G的輻射發射問題，我們還有納米晶材料的低頻吸波材料，可解決低頻磁場導致的EMC問題。

另外，吸波材料還可以作為臨場整改時驗證環節的高效手段，通過局部的屏蔽判斷噪聲源，排除串?dāng)_耦合等情況，從而提高整改效率！歡迎各位大佬申請樣品，多多嘗試，一起拓展EMC新型產品的應用！
