FinFET（鰭式場效應晶體管）自 2011 年由 Intel 商業化以來，統治了半導體先進制程超過 15 年。

它通過三維鰭狀結構克服了平面 MOSFET 的短溝道效應，支撐了從 22nm 到 3nm 的摩爾定律延續。

然而，隨著制程進入 2nm 關口，F(xiàn)inFET 物理極限凸顯，靜電控制能力達到飽和。近年，行業正處于從 FinFET 向 GAAFET（環繞柵極晶體管）轉型的關鍵拐點。

三維物理邏輯

在平面 MOSFET 時代，柵極僅從上方控制溝道。當溝道長度縮短至 20nm 以下時，漏電流會通過溝道下方“流走”，導致嚴重的短溝道效應（SCE）。

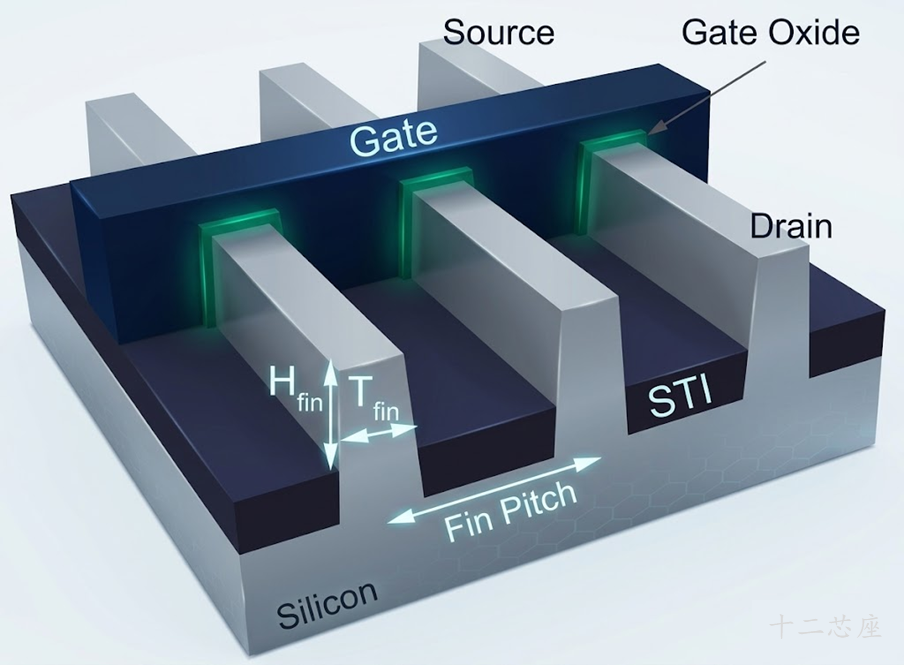

FinFET 的核心創新在于將溝道從平面“提起”成為垂直的鰭片（Fin），讓柵極（Gate）從三個側面包圍溝道。

Source: AMAT

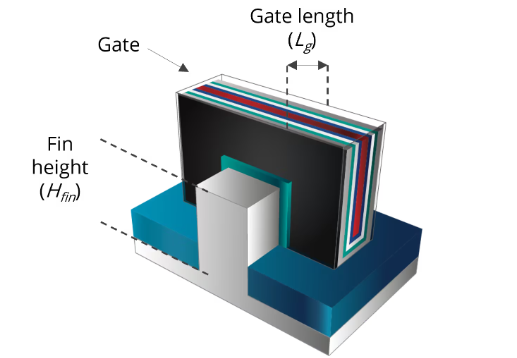

1.1幾何參數與電學性能

FinFET 的性能由以下關鍵維度定義：

Fin Height (Hfin)：鰭片高度決定了驅動電流（Ion）。由于鰭片是垂直的，增加高度可以在不增加水平面積的情況下提升電流，實現更高的功率密度。

Fin Width (Wfin)：鰭片寬度是控制漏電的關鍵。Wfin 越窄，柵極對溝道的靜電控制力越強，亞閾值擺幅（SS）越接近理想的 60mV/dec。

Gate Pitch：柵極間距。在 5nm/3nm 節點，柵極間距已縮減至極限，導致寄生電容劇增。

1.2 物理極限的紅線：量子隧穿與散熱陷阱

進入 3nm 節點后，F(xiàn)inFET 面臨兩大瓶頸：

靜電控制飽和：三面包裹已不足以抑制電子在亞納米尺度下的量子隧穿，漏電流（Ioff）急劇上升。

鰭片深寬比挑戰：為了維持電流，鰭片需要做得更高、更薄，但在制造工藝中，極細高的鰭片極易發生倒塌或刻蝕不均。

FinFET的有效寬度

在傳統的平面晶體管中，寬度僅僅是硅表面上的一個平面尺寸。而在 FinFET 中，柵極（Gate）是包裹在垂直“鰭片”（Fin）的三個側面上的。因此，電流可以流動的總寬度是這三個側面的總和：

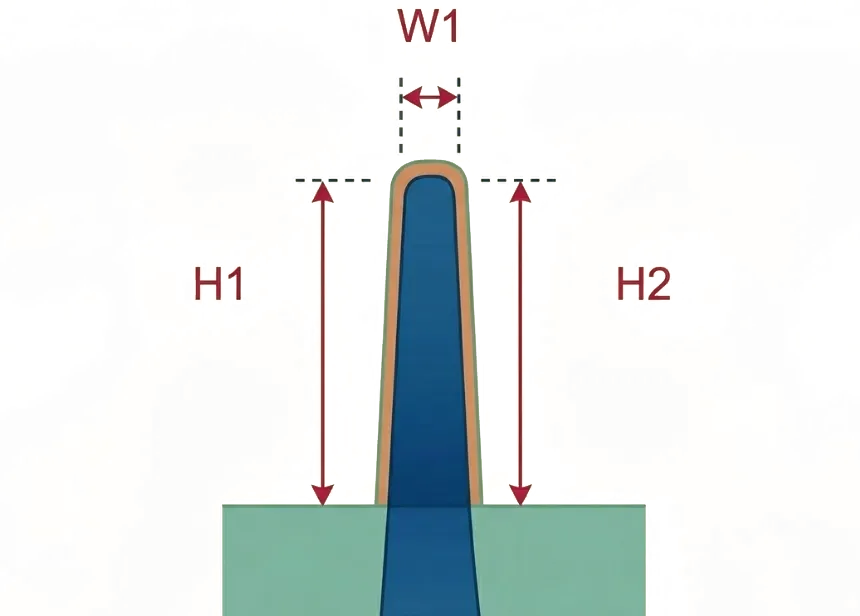

結合圖片中的標注來看：

W1：鰭片頂部的寬度。

H1 & H2：鰭片兩個垂直側面的高度。

公式：有效寬度 = W1 + H1 + H2

增加晶體管寬度的方法

由于 FinFET 是 3D 結構，“W”并不像平面設計那樣是一個可以隨意改變的連續變量。通常通過以下兩種方式來增加寬度：

多鰭片設計：這是最常用的方法。為了獲得更大的驅動電流，只需設計柵極跨越多個并聯的鰭片即可。這使得 FinFET 的設計變得“量子化”（即寬度是離散的，不是連續的）。

增加鰭片高度：把鰭片做得更高，可以在不占用芯片更多水平空間的情況下增加表面積（從而增加有效寬度）。

權衡與取舍

正如文中所述，鰭片高度與寬度的比例至關重要：

性能：更高的鰭片能提供更高的驅動電流，但制造難度更大（刻蝕深而窄的溝槽是很困難的）。

穩定性：如果鰭片太高且太細，在制造過程中結構會變得不穩定（可能會“倒塌”或傾斜）。

靜電特性：鰭片的寬度必須足夠薄，以便柵極能夠?qū)系辣３帧皷艠O控制”，從而防止漏電。這也是 FinFET 優于平面晶體管的一大優勢。
