本文介紹了硅片表面的粗拋光。

硅片表面的粗拋光

1.1無蠟貼片單面拋光

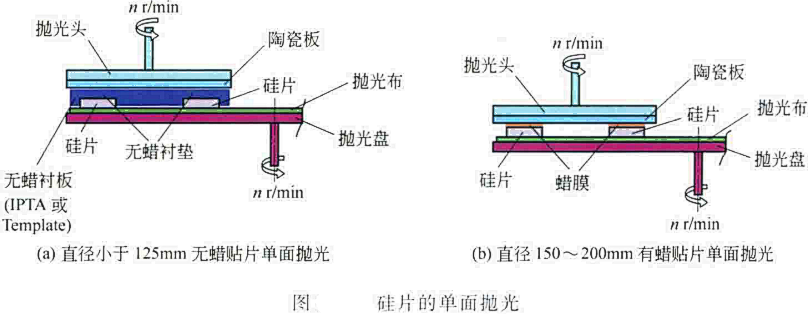

硅片表面無蠟貼片單面拋光作為半導體制造中實現高潔凈度表面的關鍵工藝，其核心在于通過真空吸附或水表面張力作用實現硅片與載體板的緊密結合，避免有機蠟污染的同時簡化后續清洗流程。該工藝廣泛應用于直徑＜125mm硅片的表面加工，而對于150-200mm硅片在0.5μm-0.18μm線寬IC工藝中，常采用有蠟貼片與無蠟貼片結合的三步/四步拋光策略，以平衡加工精度與污染控制需求。針對300mm大直徑硅片，粗拋與細拋階段多采用雙面拋光提升效率，而精拋及最終拋光則回歸無蠟單面技術，通過真空吸附確保表面納米形貌的極致優化。

無蠟貼片工藝的關鍵在于無蠟襯板與軟性襯墊的選型與配合。

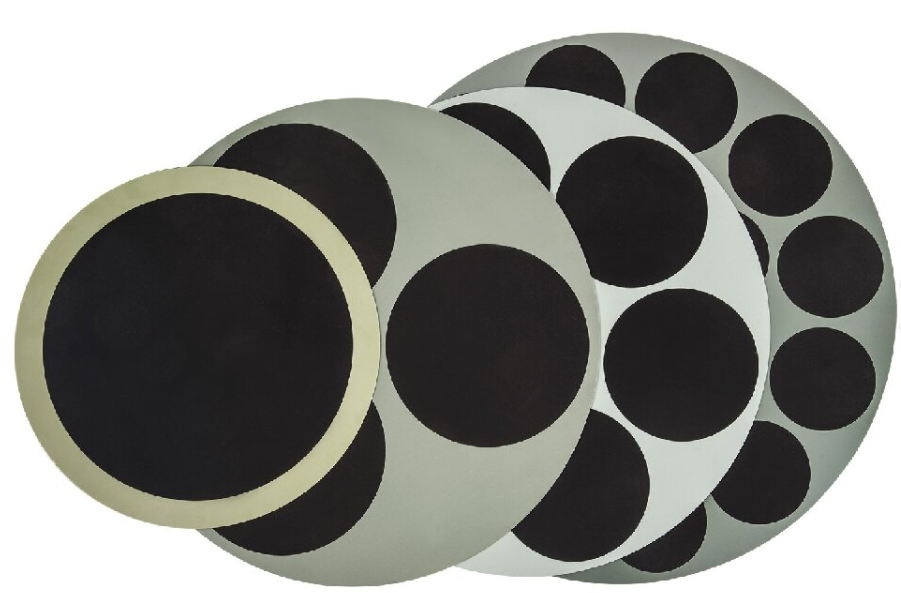

美國Rodel公司推出的IPTA無蠟襯板與INSERT軟性襯墊憑借優異的表面張力調控能力，成為行業主流選擇——濕潤狀態下襯墊表面的水分子層通過范德華力形成穩定吸附，確保硅片在高速拋光過程中保持位置穩定。然而，該工藝在總厚度偏差（TTV）與局部平整度（STIR/SFQR）控制上存在天然挑戰，需通過工藝優化如動態壓力補償、自適應吸附系統實現TTV≤3-2μm、STIR/SFQR≤4-2μm的精度目標。

近年來，無蠟貼片技術正朝著智能化、環?；较蛲黄?。例如，集成納米涂層技術的襯墊通過優化表面能分布，顯著提升了吸附力與抗滑移能力；基于機器視覺的自動對位系統可實時監測硅片位置偏差，動態調整吸附壓力分布，將TTV控制精度提升至亞微米級。在環保化方面，可降解聚合物襯墊與低VOC清洗劑的應用，有效減少了生產過程中的環境污染。此外，針對超薄硅片的加工需求，柔性真空吸附平臺通過壓力分區控制技術，實現了對不同厚度硅片的自適應夾持，進一步拓展了無蠟貼片工藝的應用范圍。

1.2有蠟貼片拋光

硅片表面有蠟貼片拋光作為實現超精密加工的關鍵工藝，通過蠟膜介質實現硅片與載體板的穩固粘貼，其精度控制依賴于涂蠟工藝的精細調控與潔凈環境的嚴格保障。該工藝常采用液體蠟、水溶性蠟等形態，需在至少100級潔凈室完成涂蠟、離心、噴霧等工序，確保蠟膜厚度約1.5μm且均勻性偏差控制在±5%以內。

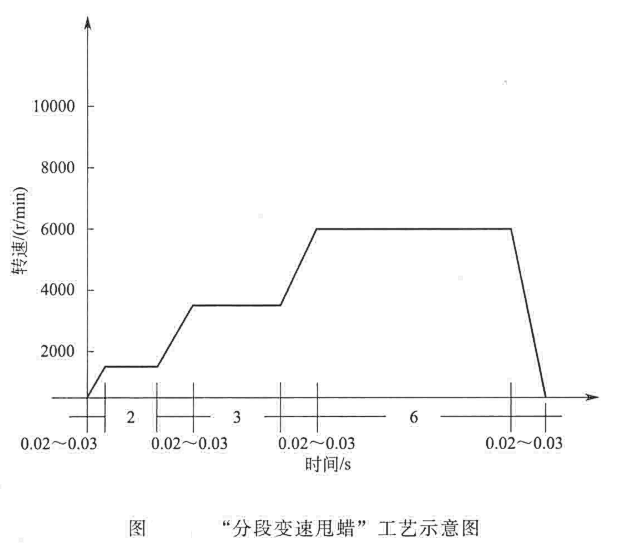

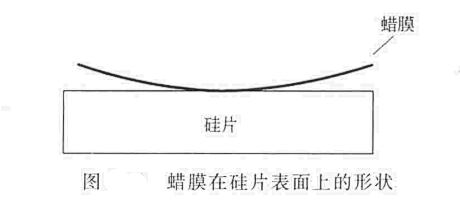

日本NIKKA SEIKO公司的HF-3511液蠟配合分段變速甩蠟技術，通過初始1000-1500r/min的低速旋轉使蠟液均勻鋪展，隨后加速至3000r/min實現蠟膜平坦化，避免凹形缺陷，這一工藝在10級凈化區可實現蠟膜厚度偏差≤0.075μm的極致控制。

載體板與陶瓷盤的表面精度控制同樣關鍵，需通過精密研磨與化學清洗確保其平整度≤0.1μm，配合PT-CLEANER系列清洗液實現高效去蠟。例如，PTC#7（pH=10.6）用于硅片表面蠟膜清洗，PTC#7S（pH=12.2）則針對陶瓷板殘留蠟質，通過堿性水解作用實現無殘留清潔。

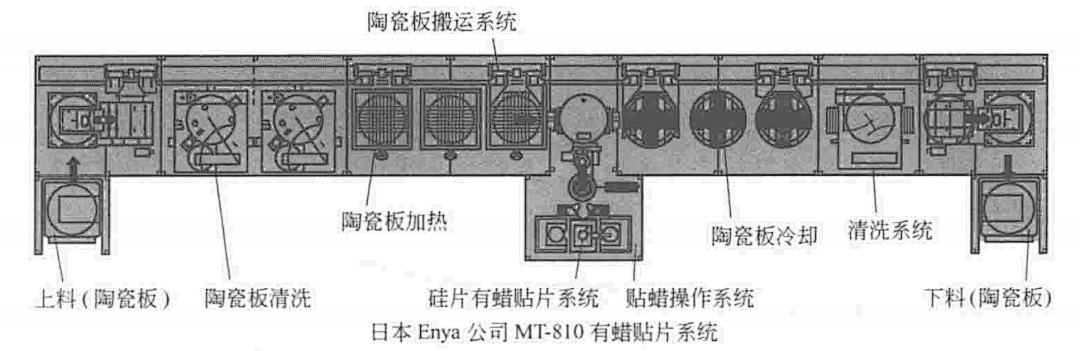

全自動系統如日本Enya MT-811B-S貼片機與Speed Fam 59SPAW拋光機的組合，可實現200mm硅片在18-20μm加工量下的高精度控制，STIR≤0.30μm、SFQR≤0.13μm、GBIR≤0.80μm的指標已達到亞微米級精度。

近年來，該領域的技術突破聚焦于智能化與環保化方向?；跈C器視覺的自動涂蠟系統可實時監測蠟膜厚度與均勻性，通過動態調整旋轉速度與蠟液供給量實現閉環控制，將TTV控制精度提升至≤1.2μm。環保型水溶性蠟的開發則通過降低有機溶劑使用量，減少了廢液處理成本與環境負擔。此外，可降解蠟膜與低溫去蠟技術的應用，進一步提升了工藝安全性與可持續性。

這些創新共同推動了有蠟貼片拋光技術向更高精度、更低損傷、更環保的方向發展，持續滿足先進半導體制造對表面質量控制的嚴苛要求。
