DHT11數字溫濕度傳感器是一款含有已校準數字信號輸出的溫濕度復合傳感器。其成本低、長期穩定、可以測量相對濕度和溫度測量，并可以只使用一根數據線進行溫濕度采集。

一、模塊來源

模塊實物展示：

資料下載鏈接：
https://pan.baidu.com/s/1HQEL699-Yl5Jh3Hp87_FlQ
資料提取碼：2sgq

二、規格參數

模塊的廠家資料下載見百度網盤鏈接

工作電壓：3-5.5V

工作電流：1MA

測量分辨率：8 bit

濕度量程: 20 - 90 %RH

濕度精度：±5 %RH

溫度量程: 0 - 50 ℃

溫度精度：±2 ℃

通信協議：單總線

管腳數量：3 Pin（2.54mm間距排針）

三、移植過程

我們的目標是在CW32L012_快速項目開發板上能夠?qū)崿F(xiàn)讀取溫濕度的功能。首先要獲取資料（https://wiki.lckfb.com/zh-hans/dwx-cw32f030c8t6/module/sensor/dht11.html），查看數據手冊應如何實現讀取數據，再移植至我們的工程。

3.1查看資料

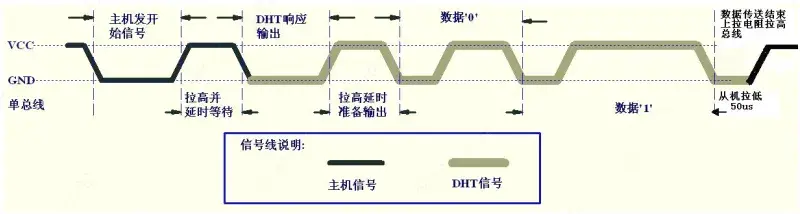

DHT11使用的是單總線通信，即發送數據與接收數據都在一根數據線上，通過規定的時序進行控制。

從左向右看，時序一開始，主機信號就保持著高電平，所以引腳初始化完畢時，及時給引腳輸出高電平。因為 模塊的數據線要求空閑時，要保持高電平狀態。（其實模塊上已經接了上拉電阻，使數據線一直保持高電平）

根據時序圖可以知道，主機（開發板）發送一次開始信號，待主機開始信號結束后，DHT11 發送響應信號，送出 溫濕度數據，并觸發一次數據采集給下一次數據讀取作準備。因此完成一次數據讀取需要進行起始信號、響應信號、數據接收、結束信號。

讀取數據步驟：

起始信號：主機（開發板）接入數據線的I/O輸出低電平，且低電平保持時間不能小于 18ms

 DHT11_GPIO_Mode_IN();//數據線轉為輸入模式
//如果前面沒有錯誤，則模塊會發出低電平的應答信號，
//所以直接等待DHT11拉高，80us
    timeout = 5000;
while( (! DATA_GPIO_IN ) && ( timeout >0 ) )timeout--;         //等待高電平的到來
//模塊當前處于拉高準備輸出數據，所以直接等待DHT11拉低，80us
    timeout = 5000;//設置超時時間
//DATA GPIO_IN=0時,while條件不成立退出while 說明接收到響應信號
//當timeout<=0時,while條件不成立退出while 說明超時
while( DATA_GPIO_IN && ( timeout >0 ) )timeout-- ;         //等待低電平的到來

2.響應信號：等待模塊的響應信號到來。將數據線改為輸入模式，如果接入到低電平，說明接收到模塊的響應。

3.數據傳輸：主機接收模塊發送的40位數據，其中，位數據 ‘0’ 表示54us的低電平，27us的高電平；位數據 ‘1’ 表示54us的低電平，74us的高電平。兩個格式的分辨主要是高電平的輸出時長不同。

#define CHECK_TIME 28//超過0值的高電平時間
for(i=0;i 0) ) timeout--; //54us
        delay_uus(CHECK_TIME);//等待超過位數據0值的高電平時間
if ( DATA_GPIO_IN )//如果還是高電平，說明是1值
        {
val=(val 0) ) timeout-- ;
    }

4.結束信號：模塊的數據線輸出 40 位數據后，是以低電平結束，它會繼續輸出低電平 54 微秒后轉為輸入狀態，主機需要轉為輸出狀態，輸出高電平釋放總線。

DHT11_GPIO_Mode_OUT();//轉為輸出模式
DATA_GPIO_OUT(1);//主機釋放總線

數據接收完成，但是這40位數據要如何轉化為溫濕度數據？并如何保證傳輸?shù)臄?shù)據沒有錯誤？

DHT11模塊一次完整的數據傳輸為40bit,高位先出。數據格式：

8bit濕度整數數據 + 8bit濕度小數數據 + 8bi溫度整數數據 + 8bit溫度小數數據 + 8bit校驗和

注意

濕度小數部分?jǐn)?shù)據一直為0。

數據傳送正確時，校驗和數據等于“8bit濕度整數數據+8bit濕度小數數據 +8bi溫度整數數據+8bit溫度小數數據”所得結果的末8位。舉幾個例子。

示例一：接收的40位數據分別為：

校驗和為 0011 0101 + 0000 0000 + 0001 1000 + 0000 0100 = 0101 0001，與接收的數據一致

濕度為 0011 0101 + 0000 0000 = 35 + 0 = 35%RH

溫度為 0001 1000 0000 0100 = 24 + 4 = 24.4℃

示例二：接收的40位數據分別為：

校驗和為 0011 0101 + 0000 0000 + 0001 1000 + 0000 0100 = 0101 0001，與接收的數據不一致 計算的數據為0101 0001，接收的數據為0100 1001，兩者不一致說明數據不準確，丟棄這次數據，重新接收。

以下為數據處理的實現代碼：

//val為接收到的40位數據。
//           濕高8     + 濕低8      + 溫高8     + 溫低8
    verify_num = (val>>32) + (val>>24) + (val>>16) + (val>>8);
//計算的校驗和 與 接收的校驗和 的差為0說明一致，不為0說明不一致
//(val&0xff)是因為val的大小為64位，我們只需要val的最后8位校驗和
    verify_num = verify_num - (val&0xff);
//進行校驗
if( verify_num )//如果不為0，說明校驗失敗
    {
//      校驗錯誤
return0;
    }
else//校驗成功
    {
//數據處理
        humidity = (val>>32)&0xff;         //濕度前8位（小數點前數據）
        small_point = (val>>24)&0x00ff;    //濕度后8位（小數點后數據）
        small_point = small_point * 0.1;   //換算為小數點
        humidity = humidity + small_point; //小數前+小數后
        printf("濕度：%.2frn",humidity);

        temperature = (val>>16)&0x0000ff;  //溫度前8位（小數點前數據）
        small_point = (val>>8)&0x000000ff; //溫度后8位（小數點后數據）
        small_point = small_point * 0.1;   //換算為小數點
        temperature = temperature + small_point;//小數前+小數后
        printf("溫度：%.2frn",temperature);

returnval>>8; //返回未處理的數據
    }

3.2引腳選擇

該模塊有3個引腳，具體引腳連接見 表 各引腳連接。

3.3、移植至工程

工程模板下載請查看入門手冊百度鏈接

然后我們打開空白工程，新建兩個文件dht11.c和dht11.h

在文件dht11.c中，編寫如下代碼。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-19     LCKFB-LP    first version
 */
#include "DHT11.h"
#include "stdio.h"
#include "cw32l012_gpio.h"
float temperature = 0;
float humidity = 0;
/**
 * @brief 配置Delay_us
 *
 */
void delay_us(unsigned long __us)
{
    uint32_t ticks;
    uint32_t told, tnow, tcnt = 0;  // 初始計數為0（關鍵修正）
    // 計算需要的時鐘數：__us * (96MHz / 1e6) = __us * 48
    ticks = __us * 96;  // 96MHz下，1us對應96個時鐘周期
    // 獲取當前SysTick計數值（向下計數）
    told = SysTick->VAL;
    while (1)
    {
        tnow = SysTick->VAL;
        if (tnow != told)  // 計數值變化時才更新計數
        {
            // 向下計數：若當前值 < 之前值，說明未溢出，直接累加差值
            if (tnow < told)
                tcnt += told - tnow;
            // 若當前值 > 之前值，說明已溢出，累加（LOAD - tnow + told）
            else
                tcnt += (SysTick->LOAD - tnow) + told;
            told = tnow;
            // 計數達到目標 ticks 時退出
            if (tcnt >= ticks)
                break;
        }
    }
}
// ms延時基于us延時實現
void delay_ms(unsigned long ms)
{
    while (ms--)
        delay_us(1000);  // 每次延時1000us（1ms），避免單次大數值溢出
}
/******************************************************************
 * 函 數 名 稱：DHT11_GPIO_Init
 * 函 數 說 明：DHT11溫濕度傳感器初始化
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void DHT11_GPIO_Init(void)
{
    GPIO_InitTypeDef        GPIO_InitStruct; // GPIO初始化結構體
    __SYSCTRL_DHT11_GPIO_ENABLE();        // 使能GPIO時鐘
    GPIO_InitStruct.Pins = GPIO_DHT11;                                // GPIO引腳
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;                // 推挽輸出
    GPIO_Init(PORT_DHT11, &GPIO_InitStruct);                // 初始化
    DATA_GPIO_OUT(1);
}
/******************************************************************
 * 函 數 名 稱：DHT11_GPIO_Mode_OUT
 * 函 數 說 明：配置DHT11的數據引腳為輸出模式
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void DHT11_GPIO_Mode_OUT(void)
{
    GPIO_InitTypeDef        GPIO_InitStruct; // GPIO初始化結構體
    GPIO_InitStruct.Pins = GPIO_DHT11;                                // GPIO引腳
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;                // 推挽輸出
    GPIO_Init(PORT_DHT11, &GPIO_InitStruct);                // 初始化
}
/******************************************************************
 * 函 數 名 稱：DHT11_GPIO_Mode_IN
 * 函 數 說 明：配置DHT11的數據引腳為輸入模式
 * 函 數 形 參：無
 * 函 數 返 回：無
 * 作       者：LC
 * 備       注：無
******************************************************************/
void DHT11_GPIO_Mode_IN(void)
{
    GPIO_InitTypeDef        GPIO_InitStruct; // GPIO初始化結構體
    GPIO_InitStruct.Pins = GPIO_DHT11;                                // GPIO引腳
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT_PULLUP;        // 上拉輸入
    GPIO_Init(PORT_DHT11, &GPIO_InitStruct);                // 初始化
}
/******************************************************************
 * 函 數 名 稱：DHT11_Read_Data
 * 函 數 說 明：根據時序讀取溫濕度數據
 * 函 數 形 參：無
 * 函 數 返 回：0=數據校驗失敗  其他=溫濕度未處理的數據
 * 作       者：LC
 * 備       注：無
******************************************************************/
unsigned int DHT11_Read_Data(void)
{
    int i;
    long long val=0;
    int timeout=0;
    float small_point=0;
    unsigned char verify_num = 0;//驗證值
    DATA_GPIO_OUT(0);//數據線輸出低電平
    delay_ms(19);  //起始信號保持時間19ms
    DATA_GPIO_OUT(1);//主機釋放總線
    delay_us( 20 );//拉高等待
    DHT11_GPIO_Mode_IN();//數據線轉為輸入模式
    //如果前面沒有錯誤，則模塊會發出低電平的應答信號，所以直接等待DHT11拉高，80us
    timeout = 5000;
    while( (! DATA_GPIO_IN ) && ( timeout >0 ) )timeout--;         //等待高電平的到來
    //模塊當前處于拉高準備輸出數據，所以直接等待DHT11拉低，80us
    timeout = 5000;//設置超時時間
    //DATA_GPIO_IN=0時,while條件不成立退出while 說明接收到響應信號
    //當timeout<=0時，while條件不成立退出while  說明超時
    while( DATA_GPIO_IN && ( timeout >0 ) )timeout-- ;         //等待低電平的到來
    #define CHECK_TIME 28 //實測發現超過0值的高電平時間
    for(i=0;i 0) ) timeout--;         //等待低電平過去
        delay_us(CHECK_TIME);//超過0值的高電平時間
        if ( DATA_GPIO_IN )//如果還是高電平，說明是1值
        {
            val=(val 0) ) timeout-- ;         //如果還是高電平
    }
    DHT11_GPIO_Mode_OUT();//轉為輸出模式
    DATA_GPIO_OUT(1);//主機釋放總線
    //val為接收到的40位數據
    //           濕高8     + 濕低8      + 溫高8     + 溫低8
    verify_num = (val>>32) + (val>>24) + (val>>16) + (val>>8);
    //計算的校驗和 與 接收的校驗和 的差為0說明一致，不為0說明不一致
    verify_num = verify_num - (val&0xff);
    //進行校驗
    if( verify_num  )
    {
//      校驗錯誤
        return 0;
    }
    else //校驗成功
    {
        //數據處理
        humidity = (val>>32)&0xff;//濕度前8位（小數點前數據）
        small_point = (val>>24)&0x00ff;//濕度后8位（小數點后數據）
        small_point = small_point * 0.1;//換算為小數點
        humidity = humidity + small_point;//小數前+小數后
//        printf("濕度：%.2frn",humidity);
        temperature = (val>>16)&0x0000ff;//溫度前8位（小數點前數據）
        small_point = (val>>8)&0x000000ff;//溫度后8位（小數點后數據）
        small_point = small_point * 0.1;//換算為小數點
        temperature = temperature + small_point;//小數前+小數后
//        printf("溫度：%.2frn",temperature);
        return val>>8; //返回未處理的數據
    }
}
/******************************************************************
 * 函 數 名 稱：Get_temperature
 * 函 數 說 明：獲取溫度數據
 * 函 數 形 參：無
 * 函 數 返 回：溫度值
 * 作       者：LC
 * 備       注：使用前必須先調用 DHT11_Read_Data 讀取有數據
******************************************************************/
float Get_temperature(void)
{
    return temperature;
}
/******************************************************************
 * 函 數 名 稱：Get_humidity
 * 函 數 說 明：獲取濕度數據
 * 函 數 形 參：無
 * 函 數 返 回：濕度值
 * 作       者：LC
 * 備       注：使用前必須先調用 DHT11_Read_Data 讀取有數據
******************************************************************/
float Get_humidity(void)
{
    return humidity;
}

官方文檔的delay_us和delay_ms來自于#include “board.h”,我根據cw32l012芯片的最大時鐘96Mhz，進行了部分修改匹配并且移植到dht11.c文件中，方便使用，同時需要在main.c文件中進行初始化系統嘀嗒計時器，如下圖所示，參考文檔：八、滴答定時器 |

https://wiki.lckfb.com/zh-hans/dwx-cw32f030c8t6/module/sensor/dht11.html

在文件dht11.h中，編寫如下代碼。

/*
 * Change Logs:
 * Date           Author       Notes
 * 2024-06-19     LCKFB-LP    first version
 */
#ifndef _DHT11_H_
#define _DHT11_H_
//#include "main.h"
#include "cw32l012_sysctrl.h"
 /**************引腳修改此處****************/
#define __SYSCTRL_DHT11_GPIO_ENABLE()       __SYSCTRL_GPIOB_CLK_ENABLE()
#define PORT_DHT11                    CW_GPIOB
#define GPIO_DHT11                    GPIO_PIN_2
//設置DHT11輸出高或低電平
#define DATA_GPIO_OUT(x)    GPIO_WritePin(PORT_DHT11, GPIO_DHT11, x ? GPIO_Pin_SET : GPIO_Pin_RESET)
//獲取DHT11數據引腳高低電平狀態
#define DATA_GPIO_IN        GPIO_ReadPin(PORT_DHT11, GPIO_DHT11)
extern float temperature;
extern float humidity;
void DHT11_GPIO_Init(void);//引腳初始化
unsigned int DHT11_Read_Data(void);//讀取模塊數據
float Get_temperature(void);//返回讀取模塊后的溫度數據
float Get_humidity(void);//返回讀取模塊后的濕度數據
void delay_us(unsigned long __us);
void delay_ms(unsigned long ms);
#endif

四、移植驗證

在自己工程中的main主函數中，編寫如下。

#include "../inc/main.h"
#include "cw32l012_systick.h"
#include "DHT11.h"
int32_t main(void)
{
    //配置RCC
    RCC_Configuration();
    //配置GPIO
    GPIO_Configuration();
    //配置UART
    UART_Configuration();

          DHT11_GPIO_Init();          //DHT11引腳初始化
    printf("rnCW32L012 UART Printf Examplern");
    while(1)
    {
                          //讀取模塊數據
        DHT11_Read_Data();
        //顯示讀取后的溫度數據
        printf("temperature = %.2frn", Get_temperature() );
        //顯示讀取后的濕度數據
        printf("humidity = %.2frn", Get_humidity() );
        delay_ms(500);


    }
}

編譯無誤后進行燒錄，此時連接串口ttl，按照下圖接線方式

模塊移植成功案例代碼：

鏈接：https://pan.baidu.com/s/1eg89GhwPStLlf3A-nEIHtQ?pwd=CW32

提取碼：CW32
