在半導體封裝領域，引線鍵合是連接芯片與外部電路的核心工序，直接決定電子器件的可靠性與性能，而超聲鍵合作為主流的引線鍵合技術，憑借高效、低溫、可靠的優勢，廣泛應用于各類芯片封裝場景。本文科準測控小編就為您詳細拆解超聲鍵合步驟、優勢，并明確推拉力測試標準，為行業從業者提供實操性參考，助力優化超聲鍵合工藝、提升鍵合質量管控水平。

一、什么是超聲鍵合？

在芯片內部，連接著比頭發絲還細的金屬線——金線、銅線或鋁線。它們將芯片的微小電路與外界引腳連通，構成電子設備運行的生命線。超聲鍵合，就是利用超聲波能量和機械壓力的共同作用，使這些金屬引線與芯片的焊盤結合在一起。它不用熔化金屬，卻能形成牢固的原子級連接，它不產生大量熱量，卻能在幾毫秒內完成鍵合。

二、超聲鍵合步驟

1. 施加超聲與壓力：鍵合工具（如劈刀）將引線壓在焊盤上，同時通入高頻超聲波（通常在20kHz到上百kHz）。
2. 金屬軟化與變形：超聲波能量使金屬內部晶格振動加劇，金屬表現出“軟化”現象，在壓力下發生塑性變形。
3. 去除表面障礙：變形過程中，金屬表面的脆性氧化物（如鋁表面的氧化鋁）和污染物被破碎、推掃到周邊，露出新鮮的金屬表面，讓純凈的金屬與金屬直接接觸。

4.界面結合階段：在超聲能量持續作用下，界面處金屬原子發生相互擴散，形成金屬鍵合。對于異種金屬（如Au-Al體系），界面處還會生成金屬間化合物層。

球形超聲鍵合

三、超聲軟化機制與能量效率

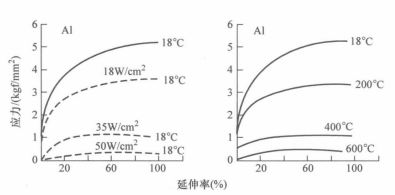

Langenecker等學者系統研究了超聲頻率在15 kHz至1 MHz范圍內對金屬力學行為的影響。研究表明，在20 kHz超聲輻照條件下，鋁單晶在恒定溫度下表現出顯著的軟化現象，其應力-應變曲線與單純加熱條件下的曲線具有相似性，表明超聲能量可獨立于熱能實現金屬軟化。

能量效率差異： 在鋁材料中，通過超聲軟化實現特定形變所需的能量密度，比單純采用熱軟化所需能量密度低約1000萬倍。此差異表明超聲能量通過非熱機制直接作用于金屬微觀結構。

形變后效應差異： 超聲軟化過程停止后，金屬呈現加工硬化狀態（即聲子硬化），而等效的熱變形則導致金屬退火軟化。這一差異反映了兩種能量輸入方式對位錯結構的不同影響。

工藝溫度無關性： 實驗證實，在77 K（-196℃）液氮環境中，Al-Al楔形超聲鍵合仍可成功進行，進一步證明超聲鍵合并非依賴于宏觀熱效應。

四、應用范圍與優勢

超聲鍵合技術廣泛應用于：

• 芯片封裝：連接芯片內部電路與外部引腳；
• 功率器件：承載大電流的粗鋁線鍵合；
• 先進封裝：如銅線鍵合、金線鍵合等。

它的優勢也很顯著：

• 低溫：避免高溫對芯片造成熱損傷；
• 快速：毫秒級完成，適合大規模自動化生產；
• 可靠：形成的金屬鍵合強度高、電氣性能好。

五、超聲鍵合質量評價

超聲鍵合工藝的最終目標是形成可靠、穩定的金屬間連接。然而，鍵合質量受超聲功率、鍵合壓力、時間、材料表面狀態及工具狀態等多因素耦合影響，工藝窗口較窄，僅通過工藝參數控制難以全面保證鍵合可靠性。在工程實踐中，推拉力測試是評價引線鍵合質量最直接、最廣泛應用的檢測手段。通過專用設備——推拉力測試機，對鍵合點施加剪切力或拉伸載荷，定量測定鍵合界面的機械強度，可系統優化鍵合工藝窗口，識別界面污染物、超聲能量不足或過載、工具磨損等潛在工藝異常，從而在量產中實現鍵合質量的可控性與可追溯性。

以上就是科準測控小編對超聲鍵合技術原理、工藝機制及質量評價方法的系統介紹，希望對您有所幫助。如果您對超聲鍵合工藝、引線鍵合質量檢測或推拉力測試機的選型與應用有進一步需求，歡迎關注科準測控并聯系我們，我們的技術團隊將為您提供專業的技術支持與測試解決方案。
