1. 安全與操作說明

博爾森磁致伸縮位移傳感器投入使用前，請仔細閱讀本手冊并遵守安全說明。本技術文檔僅供專業人員或經培訓、熟悉傳感器設計與操作的維修技師執行機械安裝。

預期用途

傳感器符合現行電氣工程標準，滿足車輛與移動機械的EMC發射與抗干擾要求

用于移動液壓領域位移測量，作為配件連接至PLC、工控機、顯示器等適配電子控制單元

正確運輸、存儲、安裝、調試與小心操作是確保傳感器安全可靠運行的前提

僅可在安全狀態下使用，安裝、接線與維修必須由合格授權人員執行

危險提示

危險提示關系人身安全、產品與連接設備安全。若傳感器故障可能危及人身或造成設備損壞，必須配備合理性檢測、限位開關、急停系統、防護裝置等安全措施。故障時立即停機并防止誤操作。

操作要點

安裝與使用中防止傳感器機械損傷

禁止打開或拆解傳感器

謹慎接線，確保極性、工作電壓、控制脈沖正確

僅使用認證電源

嚴格遵守手冊規定的電壓、環境等極限參數

定期檢查并記錄傳感器功能

啟動設備前確認無安全風險

維修與保修

傳感器僅可由博爾森或其授權機構維修

正常使用下材質與工藝缺陷，保修期為收貨后12個月

責任限于故障部件維修或更換

誤用、過載、易損件導致故障不在保修范圍內

違反保修條款造成的后果，Temposonics不承擔責任

經銷商與員工無權擴大或變更保修條件

專業人員定義

熟悉自動化設備安全方案、具備EMC能力、經調試與維修培訓、熟悉設備操作與手冊要求的人員。

2. 產品說明與技術原理

博爾森磁致伸縮位移傳感器可無限制用于各類移動機械，替代電位計等接觸式線性傳感器，安全控制高動態系統，提升設備生產效率、可用性與作業質量?？拐駝?dòng)、沖擊、粉塵、氣候影響與電磁干擾，廣泛用于農業與工程機械的前橋、鉸接轉向油缸、液壓千斤頂及液壓?jiǎn)卧D(zhuǎn)向系統。

結構組成

連接器系統（IP69K）：幾秒內完成安裝，無需焊接/壓接，防塵防水IP69K

法蘭外殼：內置電子元件與信號轉換器

位置磁鐵：唯一運動部件，安裝于活塞底部，無磨損非接觸運動

壓力管：置于活塞桿鉆孔內，內置磁致伸縮感應元件

產品特性

體積小，安裝空間需求低

工作壓力最高350bar

不受老化、發泡油等介質影響

抗沖擊、抗振動

兼容12/24VDC全電壓

支持多種輸出：模擬量（電壓/電流）、PWM、CANopen、SAE J1939

磁致伸縮原理

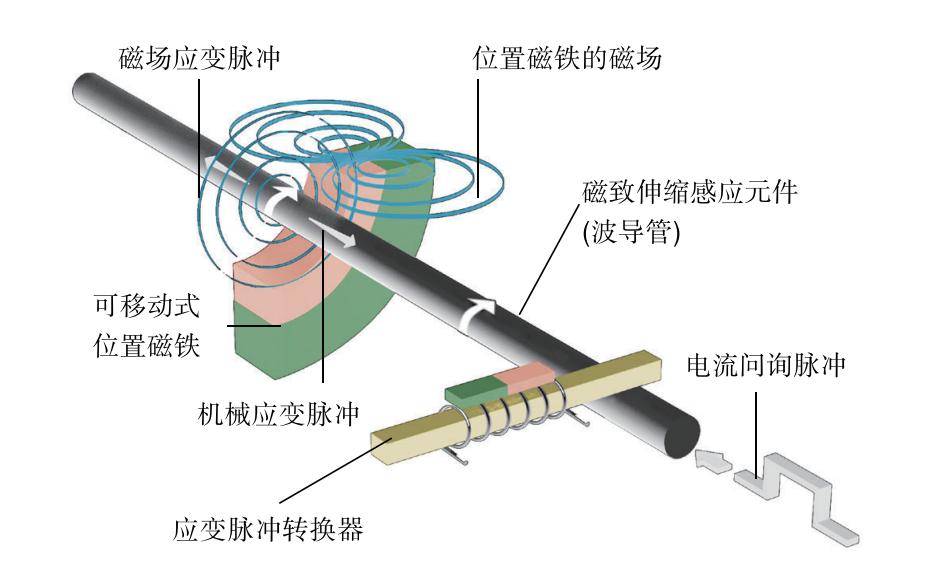

采用磁致伸縮技術，非接觸位置磁鐵實現100%無磨損測量。絕對式測量無需參考點與重新標定。位置磁鐵觸發機械應變脈沖，超聲波傳播時間被精確測量并轉換為標準電子輸出信號。

3. 安裝空間要求—條件與設計

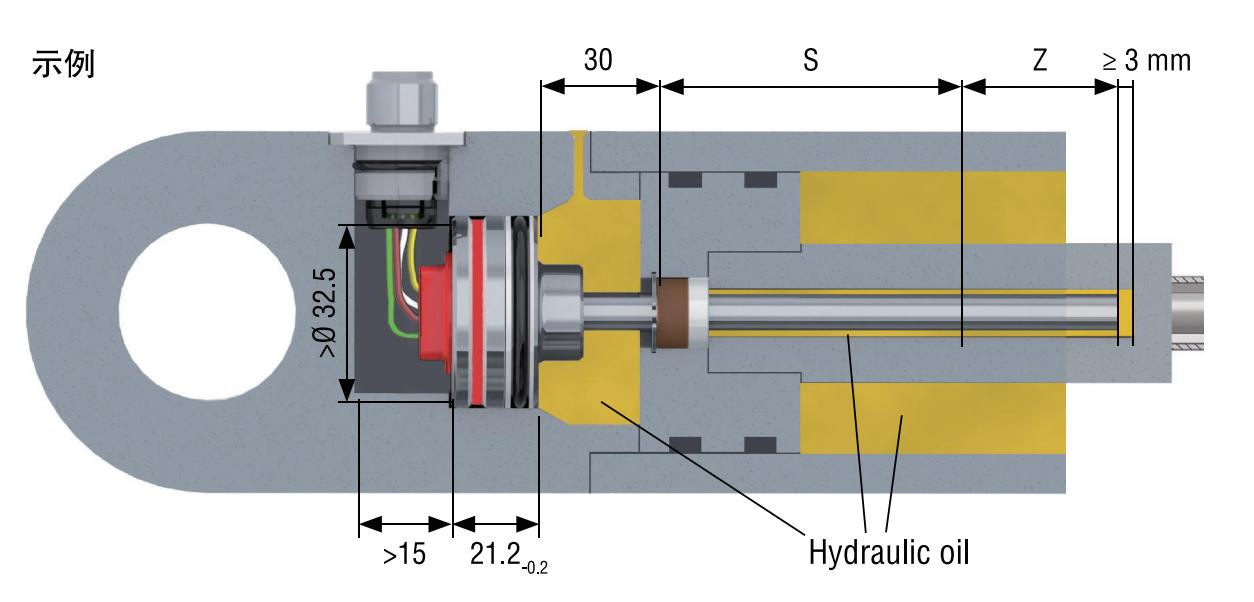

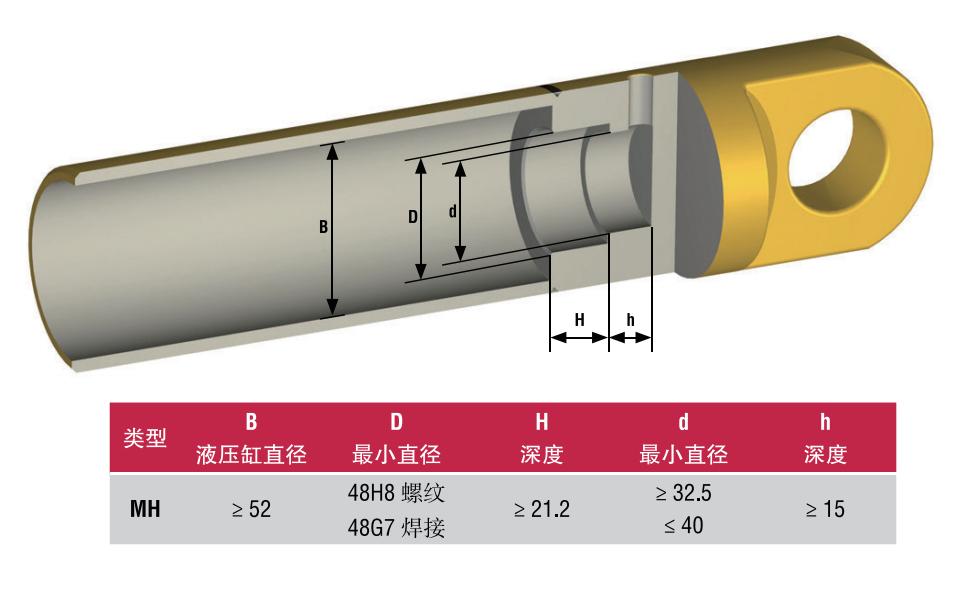

3.1 尺寸與公差

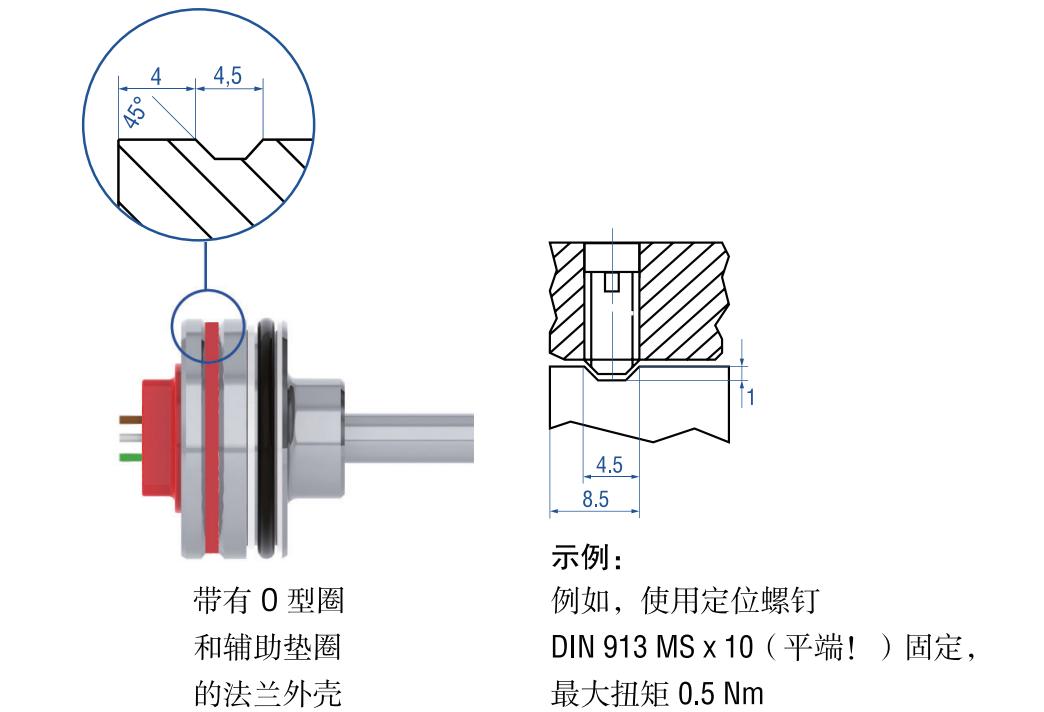

3.2 導入倒角

為確保傳感器順利安裝，油缸需按圖紙?jiān)O(shè)置導入倒角。為避免安裝時損傷O型圈，孔到倒角過渡處半徑必須為R0.6–R1，無圓角會形成銳邊損壞O型圈。

3.3 活塞桿孔徑與深度

注意：

位置磁鐵不得接觸壓力管

不得超過工作壓力

活塞桿鉆孔：

深度：S+Z+3mm

直徑：最小013 mm

3.4 圖紙數據下載

所有MH型號的CAD模型可咨詢博爾森科技有限公司提供。

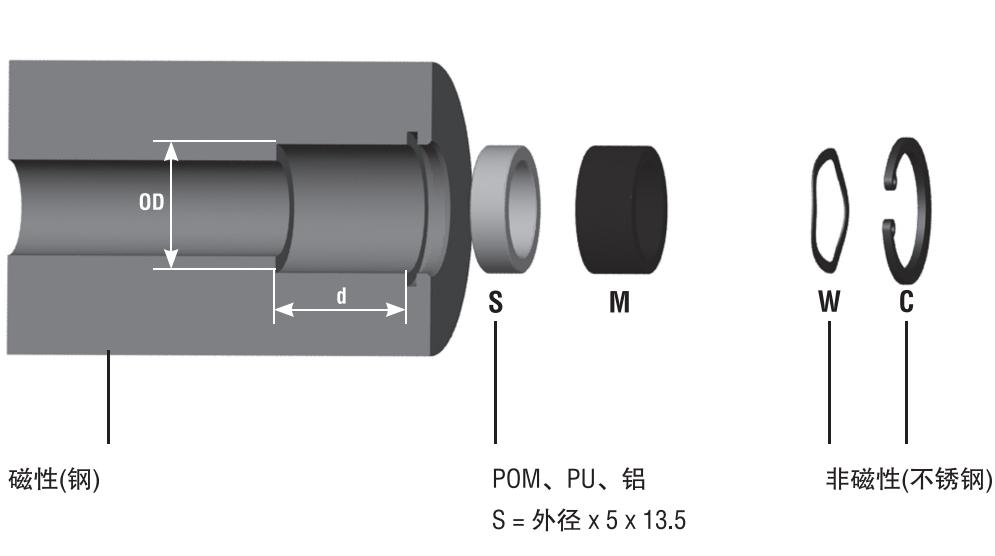

3.5 磁鐵安裝

僅使用聚酰胺、鋁等非磁性材料的間隔墊圈。建議用彈簧墊圈與卡環固定磁鐵。若采用非磁性不銹鋼，則無需第二個間隔墊圈。

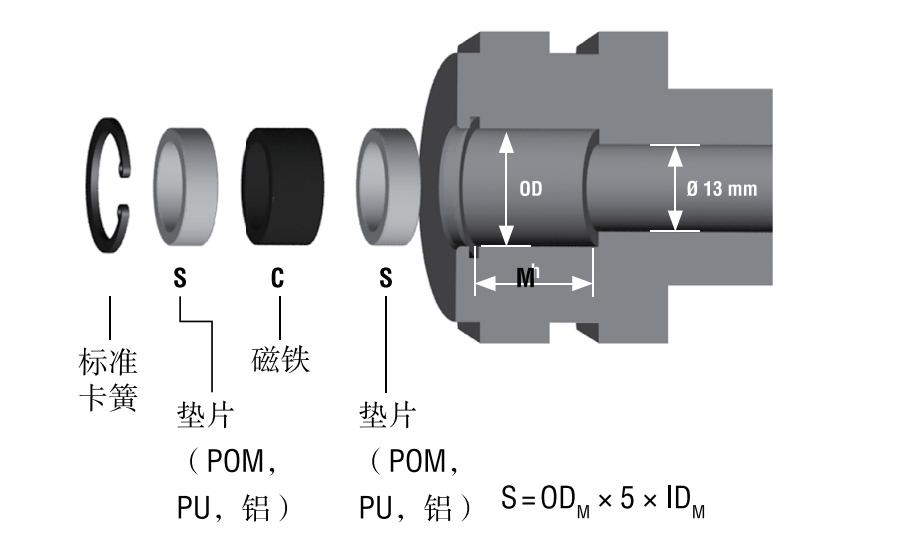

3.5.1 雙間隔墊圈磁鐵

磁性(鋼)+POM/PU/鋁+磁性(鋼)

3.5.2 單間隔墊圈磁鐵

磁性(鋼)+POM/PU/鋁+非磁性(不銹鋼)

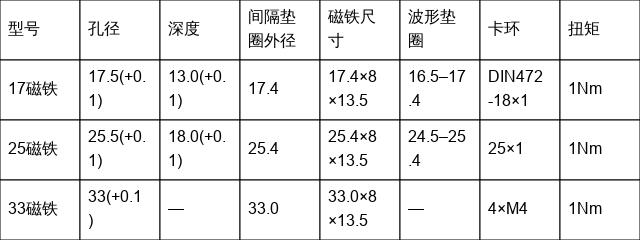

3.5.3 磁鐵安裝參數

3.6 DIN 913緊定螺釘

MH傳感器使用M5×10平端緊定螺釘（DIN913），僅用于軸向鎖止外殼，頂入凹槽即可，最大扭矩0.5Nm，防止損壞傳感器。建議使用可拆卸防松膠（如樂泰藍膠）。

3.7 長傳感器管支撐（防下垂）

測量長度≥1500mm且水平安裝時，傳感器自重會導致桿下垂。油液緩沖與潤滑不影響功能，但建議采取以下措施：

傳感器桿末端安裝滑動襯套，壓力管末端帶螺紋孔，最大螺釘扭矩2.5Nm

間隔墊圈采用非磁性滑動材料（如聚酰胺），內徑小于磁鐵，防止接觸磨損

活塞桿內安裝非磁性滑動襯套

4. 安裝

4.1 O型圈與擋圈定位

O型圈與擋圈已在工廠按圖示裝配，擋圈→O型圈→油壓方向。

4.2 傳感器外殼受力區域

僅綠色標記面可受力；紅色標記面嚴禁受力或敲擊。

4.3 油缸內安裝

安裝前潤滑O型圈與擋圈

小心推入傳感器，確保導線/線纜無應力

使用聚酰胺專用襯套壓入傳感器

必要時僅用橡膠錘輕敲，嚴禁使用鋼錘

安裝時禁止猛烈敲擊傳感器與工具

4.4 安裝時線纜處理

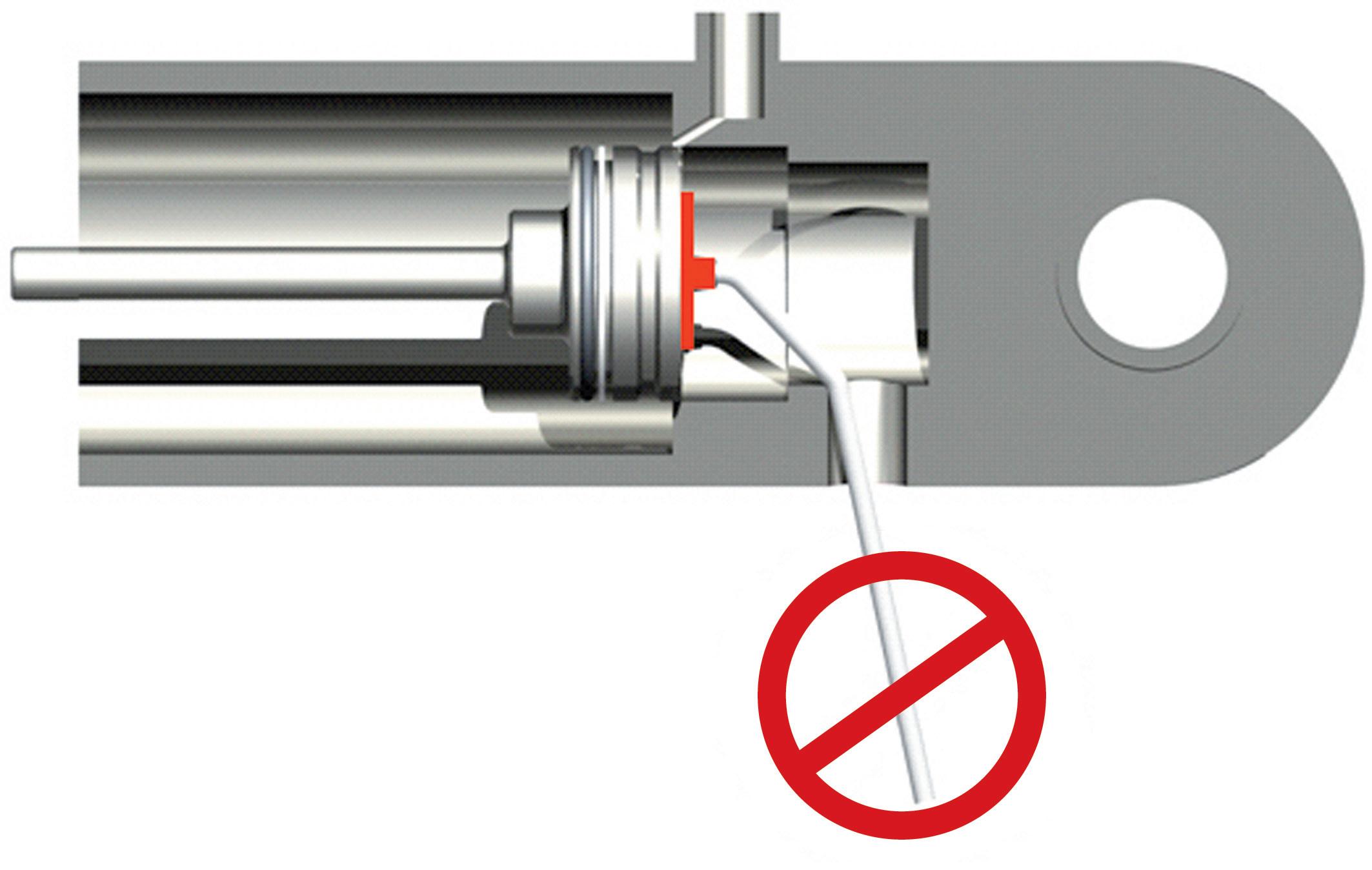

線纜小心穿過油缸壁，避免拉力

嚴禁線纜受拉，保護絕緣層不被銳邊損傷

4.5 使用博爾森M12連接器安裝

M12連接器已預裝，安裝后對接插頭可達到IP68/IP69K，無需焊接、螺絲、壓接，降低接觸故障、腐蝕與接線錯誤風險。對接插頭需同樣滿足IP68/IP69K。

4.6 油缸內安裝

黑色塑料接觸載體小心穿過油缸壁，遠離銳邊

插入法蘭盤并卡緊，注意凸臺與45°錯位安裝位

潤滑O型圈，將法蘭盤壓入油缸壁孔

用螺絲/鉚釘固定，推薦M4盤頭內六角螺絲，使用防松膠

不推薦：外六角、沉頭、自攻螺絲

4.7 線纜/單芯導線型傳感器安裝

MH防護IP67，密封與接線需注意防水。

4.7.1 線纜+電纜格蘭安裝

使用金屬IP68電纜格蘭密封與應力消除

第三方連接器需至少IP68，包裹電纜護套，防拉、防水、防靜電

螺絲端子用線鼻，焊接/壓接可靠，防短路與腐蝕

4.7.2 單芯+第三方連接器安裝

連接器至少IP68，O型圈正確安裝

外殼建議全金屬，塑料易損密封性差

極性正確，線鼻壓接可靠，無散絲

焊接/壓接氣密，配備保護帽

安裝時防靜電（ESD）

5. 傳感器安裝后油缸處理

5.1 油缸清洗與干燥

噴涂前常用化學/加熱方式清洗，最高壓力50bar，需保護PUR線纜與接頭。

5.1.1 M12連接器型（IP69K）

低壓≤5bar清洗：使用配套塑料帽（GZ0605）

高壓清洗：使用M12×1金屬保護件

干燥溫度＞105℃時，暴露時間≤5分鐘

5.1.2 線纜型（IP67）

用保護袋防護線纜，防潮、抗壓、抗溫

電纜格蘭非耐壓，需防潮

PUR線纜耐多數化學品，但不耐四氯化碳、三氯乙烯等

高溫干燥暴露時間≤5分鐘

5.1.3 第三方連接器型（IP67）

清洗時安裝密封螺帽

檢查外殼密封性，防潮

高溫干燥暴露時間≤5分鐘

5.2 油缸噴涂

5.2.1 靜電噴涂

靜電噴涂電壓最高100kV，可能損壞傳感器電子元件。

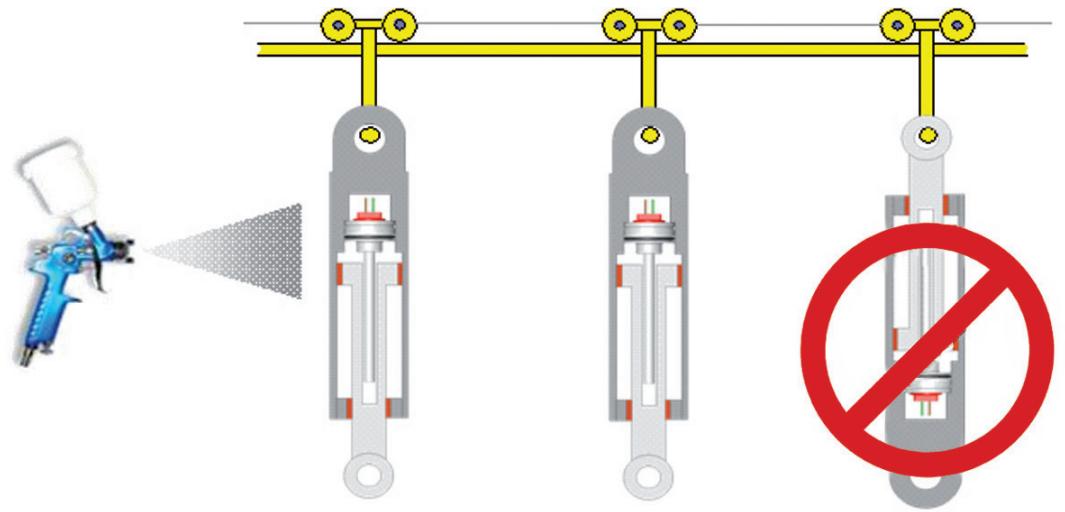

油缸底部掛吊，不掛活塞桿（密封與滑環會絕緣，無法可靠接地）

定期清潔掛點與接地連接，確保低阻導通

5.2.2 M12連接器型油缸

使用金屬保護帽防護傳感器電子元件：

材質永久導電，禁止鋁（氧化絕緣）

M12×1螺紋，擰至法蘭盤

螺紋與觸點清潔無漆，手緊擰緊（最大5Nm）

5.2.3 線纜/第三方連接器型油缸

線纜無法安全防護高壓，不可靜電噴涂，僅M12連接器+黃銅帽可安全靜電噴涂。

6. 運輸與中間存儲

運輸時避免線纜/連接器受拉，防止擠壓

接頭/線纜末端用防靜電袋封裝，可重復使用原包裝（V0108）

M12連接器重新安裝白色防塵帽（GZ0605）

存儲環境盡可能干燥

6.1 移動液壓機械上油缸拆裝

連接器、線纜、線芯充分防護，不受力、不拉伸、不彎折，絕緣層不被銳邊損傷。

6.2 電氣與靜電影響

絕緣測試

移動機械測試可能施加高壓測絕緣，測試前必須斷開所有傳感器線纜，否則高壓會損壞保護電路與傳感器。

焊接

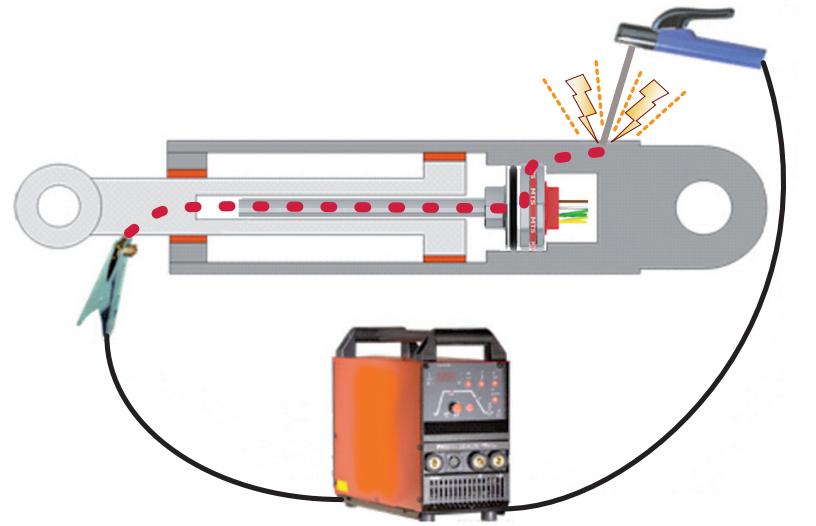

油缸裝機后鄰近焊接，接地鉗靠近/接觸油缸會導致焊接電流通過油缸損壞傳感器管與電子元件。油缸與活塞桿通過密封、軸承絕緣，長傳感器下垂接觸會形成導電通路。

焊接要求：

焊接前切斷所有傳感器接線

接地點嚴禁置于活塞桿或油缸管

傳感器安裝后，嚴禁在油缸本體/附近焊接

設備軸承點可能積累電勢，遵循同一規則

原則：油缸上禁止焊接

6.3 靜電影響

摩擦與電荷分離產生靜電，放電電壓極高：

地毯行走：≈30000V

合成地板：≈12000V

工位移動：≈6000V
放電電流可達50A，損壞電子元件。

防護措施：

人員佩戴防靜電腕帶

在防靜電材料上作業

避免劇烈放電，不放置在金屬板/膜上

接地后再拆靜電敏感元件包裝

小心切割膠帶，不撕扯
