1. 產品說明與技術原理

博爾森MH磁致伸縮位移傳感器可無限制應用于各類移動機械，替代電位計等接觸式線性傳感器。該傳感器可安全控制高動態系統，提升機械作業的生產效率、可用性與作業質量。

博爾森MH磁致伸縮位移傳感器抗振動、抗沖擊、防塵、耐候、抗電磁干擾，已成功應用于農業與工程機械的前橋、鉸接式車架轉向油缸、液壓千斤頂及液壓單元轉向系統。

結構組成

法蘭外殼：創新型連接器系統可在幾秒鐘的時間內安裝完成，非常方便，無需任何焊接和壓接，防塵和防水等級高達IP69K。

位置磁鐵：法蘭外殼帶有內置電子裝置和信號轉換器。

壓力管：位置磁鐵作為唯一的活動部件，可裝配至活塞底部。該磁鐵為永久磁鐵，可沿若壓力管移動，不接觸耐壓外管且無磨損，可測量實際位置。

耐壓外管放置在鉆孔的活塞桿中，內含受保護的磁致伸縮感應元件。

產品特性

體積小巧，安裝空間需求小

耐受最高350bar工作壓力

不受老化、發泡油等介質影響

抗沖擊、抗振動

兼容12/24V直流全電壓范圍

支持多種輸出信號：模擬量：電壓/電流脈沖寬度調制（PWM）總線協議：CANopen、SAE J1939

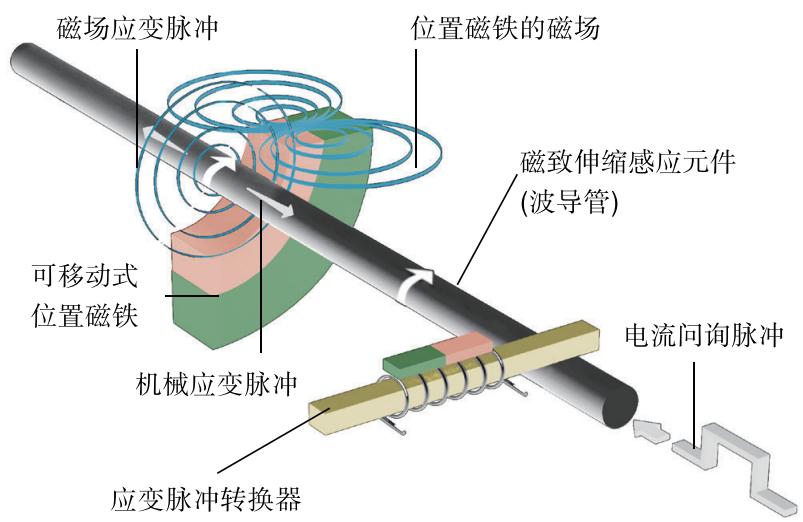

磁致伸縮原理

博爾森磁致伸縮位移傳感器基于磁致伸縮技術，通過非接觸式位置磁鐵實現100%無磨損測量。絕對式測量原理無需參考點或重新校準即可可靠讀數。
移動的位置磁鐵觸發機械應變脈沖，超聲波脈沖的傳播時間被精確測量，并轉換為標準電子輸出信號。

2. 博爾森MH系列模擬量磁致伸縮位移傳感器

MH系列磁致伸縮位移傳感器專為液壓油缸設計，模擬量輸出配置可適配移動機械電子控制系統，電壓/電流模擬量輸出型號適用于車載應用。

3. 安全與操作說明

傳感器啟動前，請仔細閱讀本手冊并遵守安全說明。本技術文檔僅供專業人員或經過培訓的維修技師進行傳感器安裝操作。

預期用途

適用于電池供電（12/24V直流）的移動機械/車輛

符合現行電氣工程標準與技術要求

滿足移動機械與車輛的電磁兼容（EMC）發射與抗干擾要求

用于移動液壓領域的位置測量，作為配件連接至PLC、工控機、顯示器等適配電子控制單元

安全須知

若傳感器故障可能危及人身安全或設備損壞，需額外配備合理性檢測、限位開關、急停系統、防護裝置等安全措施

故障時立即關閉傳感器，防止誤操作

安裝/使用中避免傳感器機械損傷

禁止拆解傳感器

確保接線極性、工作電壓、控制脈沖參數正確

僅使用認證電源

嚴格遵守傳感器電壓、環境等極限參數

定期檢測并記錄傳感器功能

啟動設備前確認無安全風險

維修與保修

傳感器維修僅可由博爾森或其授權機構執行

產品材質與工藝缺陷保修期限為收貨后12個月

保修范圍僅限故障部件維修或更換

因誤用、過載、易損件導致的故障不在保修范圍內

博爾森不承擔任何間接損失，不額外承諾保修條款，經銷商與員工無權變更保修條件

專業人員定義

熟悉自動化設備安全方案設計、具備電磁兼容專業能力、經過調試與維修培訓、熟悉設備操作與產品手冊要求的人員。

符號說明

??：重要信息

??：未采取防護措施可能導致人身傷亡或重大財產損失

4. 電氣連接

MH系列磁致伸縮位移傳感器配備M12連接器，接線前需確認引腳分配；可選單導線或PUR電纜出線，需使用適配對接連接器。

傳感器安裝于移動液壓油缸時，確保線纜在油缸內布置正確，無擠壓、無機械應力。

防護等級

惡劣環境下建議使用帶一體式連接器與不銹鋼鎖緊螺母的PUR電纜；達到IP68/IP69K防護需使用對應認證對接插頭。

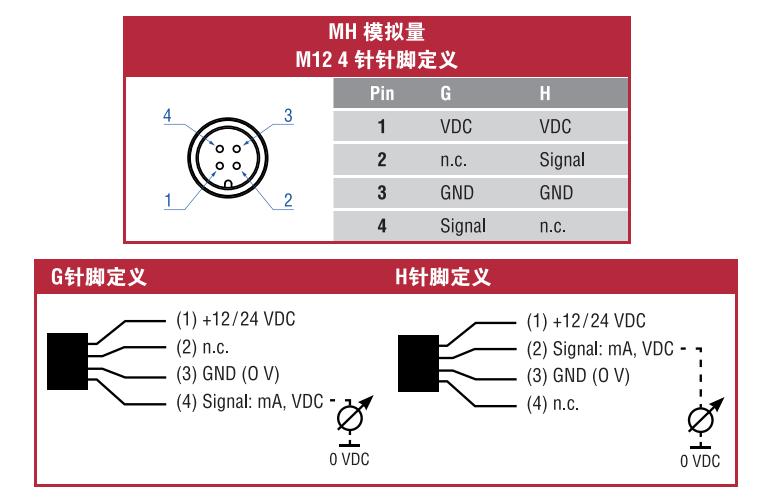

4.1 接線圖、引腳分配、導線顏色

MH型模擬量傳感器

M12連接器（4芯×0.25mm2）

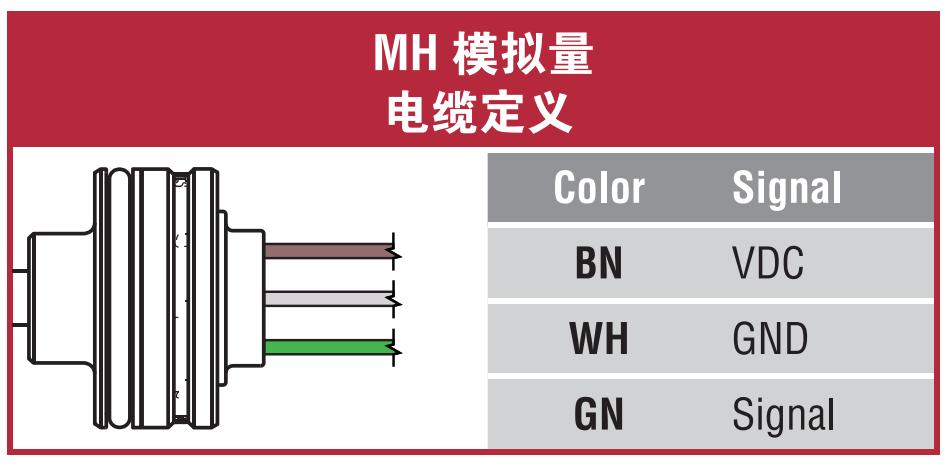

單導線（3芯×0.5mm2）

PUR電纜（3芯×0.5mm2）
引腳定義與單導線一致。

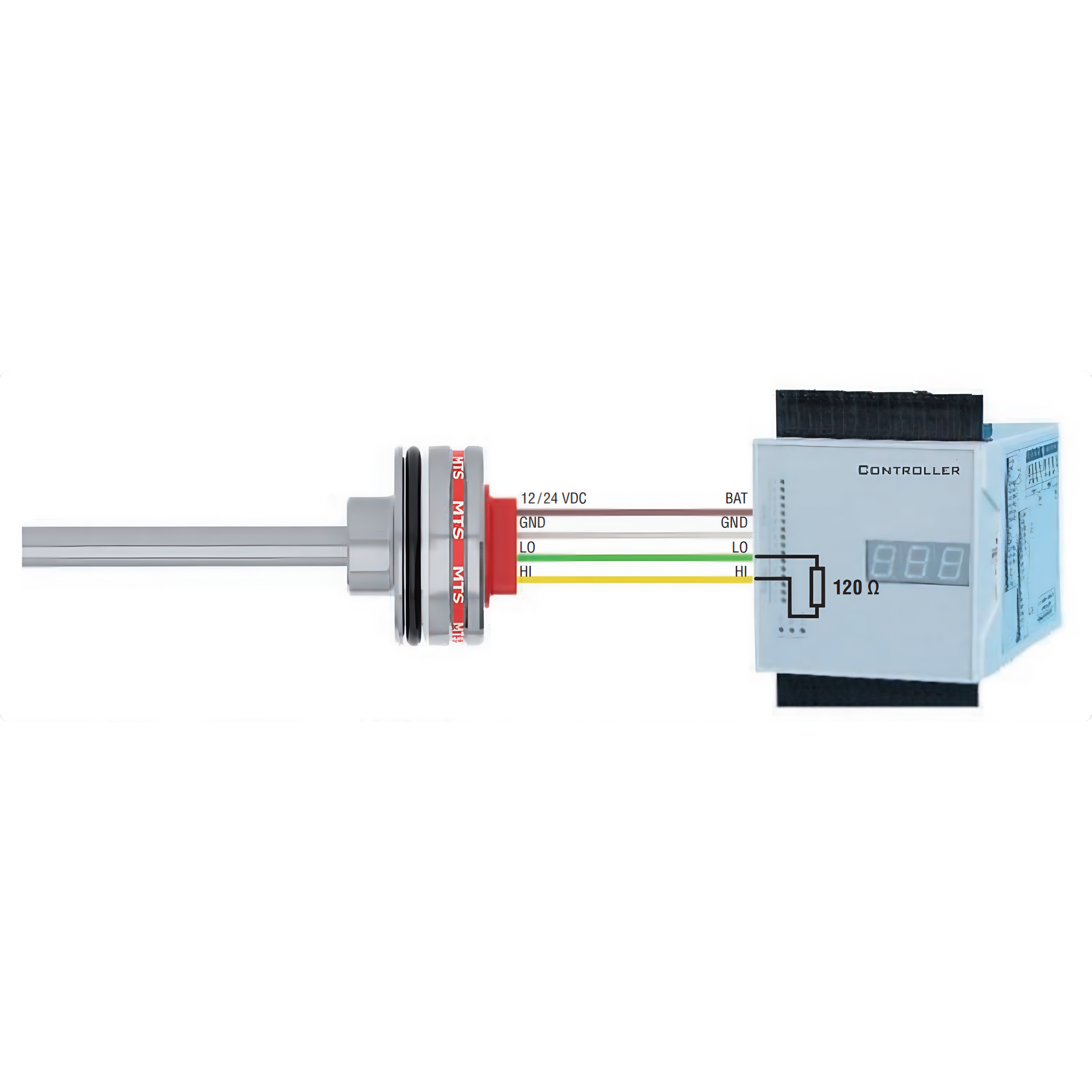

4.2 接線順序

模擬量輸出（電壓/電流）正確接線

棕色（BN）：12/24V直流電源

白色（WH）：接地（0V）

綠色（GN）：信號輸出

負載電阻要求

電壓信號：負載電阻＞10kΩ（12/24V直流）

電流信號：負載電阻＜250Ω（12V直流）；＜500Ω（24V直流）

極性保護

電源正負極具備反接保護，信號端必須接入控制器輸入。

機體接地

液壓油缸需連接至機體接地，通常通過機械接觸實現等電位；若單獨接地，需通過接地帶直接連接油缸。

線纜屏蔽

金屬液壓油缸可提供充足屏蔽，M12連接器無需額外屏蔽；使用屏蔽線纜時，需根據現場高壓/高頻干擾判斷是否兩端接地。

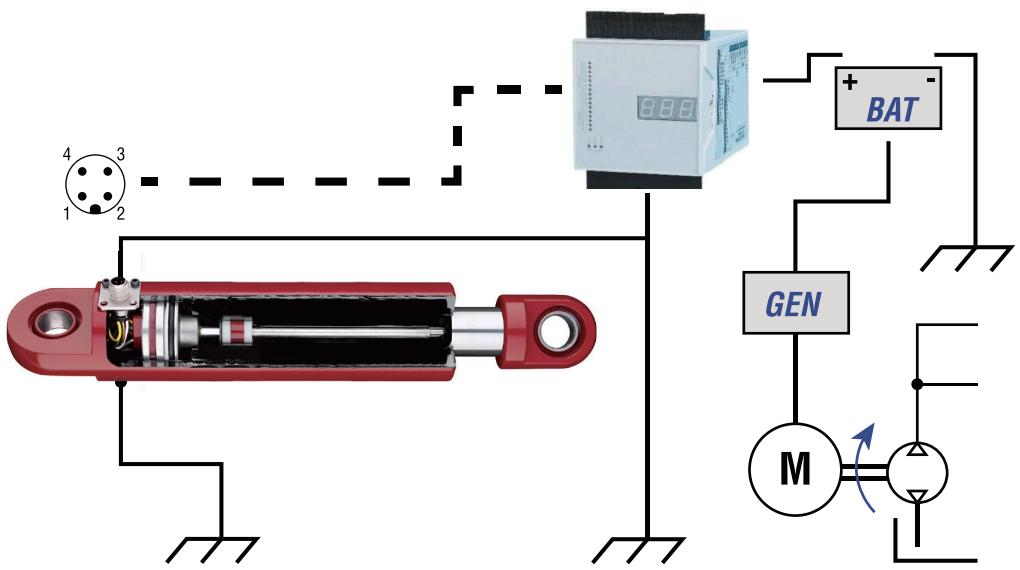

4.3 車載電子設備接線圖

電源：電池供電（發電機充電）

配備負載突降保護，符合車載電磁兼容標準

金屬連接器外殼與油缸接機體接地，激活傳感器輸入濾波

屏蔽線纜兩端接機體接地，抗電磁干擾

控制器內需配備24V直流至機體接地的保護電路

5. 操作與功能

5.1 濾波電路（噪聲抑制）

電阻熱噪聲、電源紋波、外部電磁場均會產生信號噪聲，模擬量測量必須使用濾波電路。推薦使用截止頻率約3kHz的濾波電路（降噪系數3.6），信號延遲在周期內，對動態性能影響極小。

傳感器分辨率由控制器A/D轉換器決定：

8位：256級

10位：1024級

12位：4096級

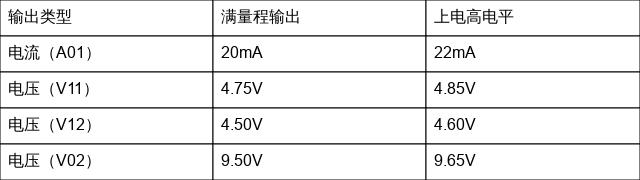

上電信號特性

傳感器上電完成后進入工作狀態；上電期間輸出為“高電平”，顯示滿量程輸出值。

浪涌電流與保險絲選型

選型需考慮最大負載電流、響應時間與上電浪涌電流峰值，參考最新產品規格書。

5.2 零點至滿量程設定點公差

博爾森磁致伸縮位移傳感器出廠校準設定點公差為±1mm，油缸安裝需計入額外公差；通過示教可消除系統總公差。

400mm量程示例（磁鐵型號401032）

電壓信號（0.5–4.5V，量程4000mV）

設定點公差：±1mm=10mV

磁鐵公差：±1mm（最大）

油缸公差：±1mm

總公差：3mm=30mV

零點：0.5V±30mV（0.47–0.53V）

滿量程：4.5V±30mV（4.47–4.53V）

電流信號（4–20mA，量程16mA）

設定點公差：±1mm=0.04mA

總公差：3mm=0.12mA

零點：4mA±0.12mA（3.88–4.12mA）

滿量程：20mA±0.12mA（19.88–20.12mA）

5.3 絕緣檢測

越野機械絕緣檢測會施加高壓，測試前必須斷開傳感器所有線纜，否則高壓會損壞傳感器保護電路與內部元件。

5.4 焊接作業

油缸安裝后，鄰近部件焊接作業可能損壞傳感器：接地鉗靠近油缸時，焊接電流會通過油缸傳導至傳感器，燒毀感應管與內部電子元件。

焊接安全要求

焊接前切斷所有傳感器接線

禁止將接地點固定在活塞桿或油缸管上

傳感器安裝后，禁止在油缸本體焊接

傳感器安裝后，禁止在油缸附近焊接

6. 功能異常處理方法

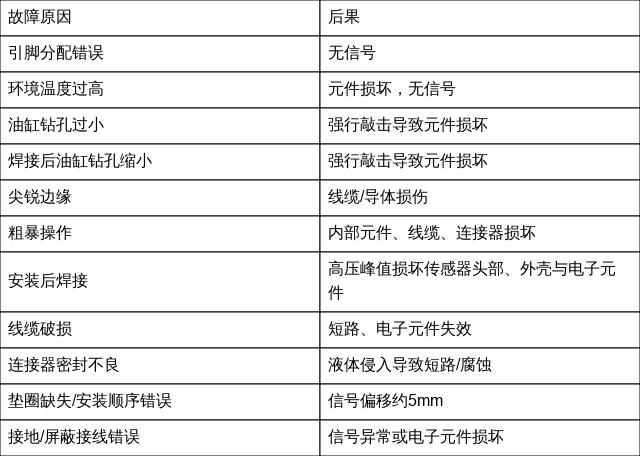

6.1 典型安裝故障/后果

6.2 傳感器功能檢測

模擬量傳感器（電流/電壓/PWM）檢測步驟

檢查接線與引腳分配

檢查電源電壓

斷開傳感器，外接電源（如車載電池）測試

使用博爾森專用測試單元

使用萬用表按說明測量

4–20mA電流信號測量

萬用表調至電流檔

棕色接12/24V直流，白色接0V

萬用表串聯綠色信號線與白色地線

替代方法：串聯100Ω電阻，萬用表電壓檔并聯測量

4mA時：0.4V

20mA時：2V

電壓信號測量

萬用表調至電壓檔，直接測量綠色信號線與白色地線間電壓（0.25–4.75V、0.5–4.5V、0.5–9.5V）。
