引言

做藍牙音箱、耳機這類產品，總少不了往外面掛點東西——存?zhèn)€提示音、加個小屏幕、弄幾個跑馬燈，這些都是標配需求。

JL杰理AC696N的SPI接口速度夠快，驅動這些外設正合適。不過SPI這東西，配起來簡單，但掛不同設備的時候坑點不一樣：Flash要分區、LCD要看初始化序列、RGB燈珠還得卡時序。

在AC696N開發板上把這幾個外設都驅動了一遍，把配置要點和踩過的坑整理一下，省得后面重復造輪子。

SPI接口因其高速、全雙工的特性，常被用于連接外設。JL杰理AC696N開發板支持SPI主機模式，可輕松驅動各類外設。

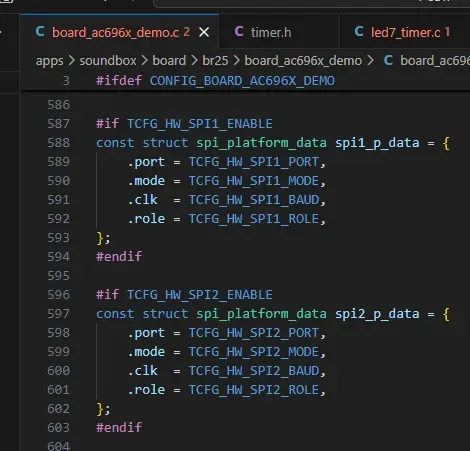

在board_ac696x_demo.c中配置SPI的平臺數據，包括端口、模式、時鐘和角色（主機/從機）。

其典型應用有三：

一是外掛Nor Flash，可用于實現錄音存儲、外置提示音播放、分區管理（FAT+TONE+REC）等功能，具體操作參考《Flash錄音(外置)以及分區操作說明文檔》。

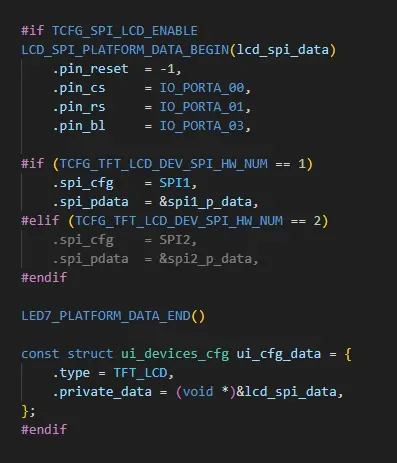

二是驅動LCD屏，通過SPI發送命令和數據控制顯示屏。

三是驅動RGB幻彩燈珠，需注意查閱文檔中的【單線串行控制幻彩燈珠】資料及【代碼注意點】，因?yàn)檫@類燈珠通常有特定的時序要求。

靈活運用SPI，可以極大擴展AC696N開發板的功能，為產品增添顯示、燈光等交互元素。

總結

SPI掛Flash是比較成熟的用法，照著文檔配完基本就能用，分區那部分稍微注意一下地址別跟程序區重疊就行。

LCD驅動主要看屏廠給的初始化序列，不同型號差異挺大，但SPI發送邏輯是一樣的，調通一個其他都好辦。

RGB燈珠（比如WS2812）稍微麻煩點，時序要求高，建議先在AC696N開發板上用SPI MOSI模擬波形調通一兩顆燈，確認時序沒問題之后再擴展。如果SPI總線上掛了多個設備，片選腳要分開，時鐘頻率按最慢的那個設備來定，不然高速設備跑得歡，低速設備可能不響應。
