通過 AI 技術優化 PCBA 板上的熱源（各類元器件，如芯片、電阻、電容等）分布，核心目標是精準控制 PCBA 的最高溫度，同時降低熱應力（避免因溫度梯度、熱膨脹不均導致的焊點開裂、PCB 變形等問題）。這是典型的 “多物理場 + 多目標 AI 優化” 場景，既要兼顧熱性能，又不能違背 PCBA 的電氣、工藝約束，核心思路是 **“電氣約束優先 + AI 代理模型 + 多目標尋優”**，下面給出可直接落地的完整方案。

一、先明確：PCBA 熱源優化的核心定義（避免 AI 優化偏離實際）

1. 核心優化目標（優先級排序）

2. 硬約束（AI 優化的 “紅線”）

空間約束：PCBA 尺寸、元器件封裝尺寸、禁布區（如連接器、定位孔）

電氣約束：

• 高頻元器件（如 CPU、射頻芯片）間距≥xx mm（防干擾）；
• 強電 / 弱電分區、高低溫元器件隔離；
• 走線寬度 / 間距（如電源走線≥0.5mm）。

熱約束：散熱路徑（如散熱焊盤位置、銅皮覆蓋范圍）、導熱材料（如導熱墊厚度）。

3. 可調設計變量（AI 優化的核心對象）

二、數據準備：PCBA 熱 / 應力數據的獲?。ˋI 優化的基礎）

PCBA 的熱和熱應力仿真耗時久（單次仿真幾十分鐘），必須先構建 “參數 - 性能” 數據集，才能讓 AI 替代仿真快速預測。

1. 數據來源（兩類結合）

熱仿真數據：用專業工具生成（優先選）

• 工具：Ansys Icepak、Flotherm、Simcenter FLOEFD（PCBA 專用）；
• 仿真輸出：最高溫度、各元器件溫度、PCB 板溫度分布、熱應力（需結合 Ansys Mechanical 做有限元分析）；
• 采樣方法：用拉丁超立方抽樣（LHS）覆蓋設計變量范圍，生成 50~200 組樣本（樣本越多，AI 模型越準）。

實驗數據：搭建測試臺實測（驗證用）

• 測量工具：紅外熱像儀（測溫度分布）、應變片（測熱應力）；
• 實測場景：常溫 / 高溫工況、滿載 / 空載功耗。

2. 數據預處理（直接套用）

剔除異常值（如仿真不收斂、實測誤差＞5% 的數據）；

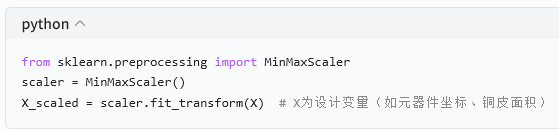

特征歸一化：將坐標、尺寸、功耗等參數縮放到 [0,1] 區間（避免數值量級影響 AI 模型）；

特征篩選：用隨機森林 / 皮爾遜相關系數，剔除對溫度 / 熱應力無影響的變量（如低頻電阻的位置）。

三、AI 模型構建：替代耗時仿真的核心（附可運行代碼）

PCBA 熱 / 應力仿真單次需 30 分鐘以上，用 AI 代理模型可將預測時間縮短至毫秒級，這是優化效率的關鍵。

1. 核心模型選擇（新手優先選）

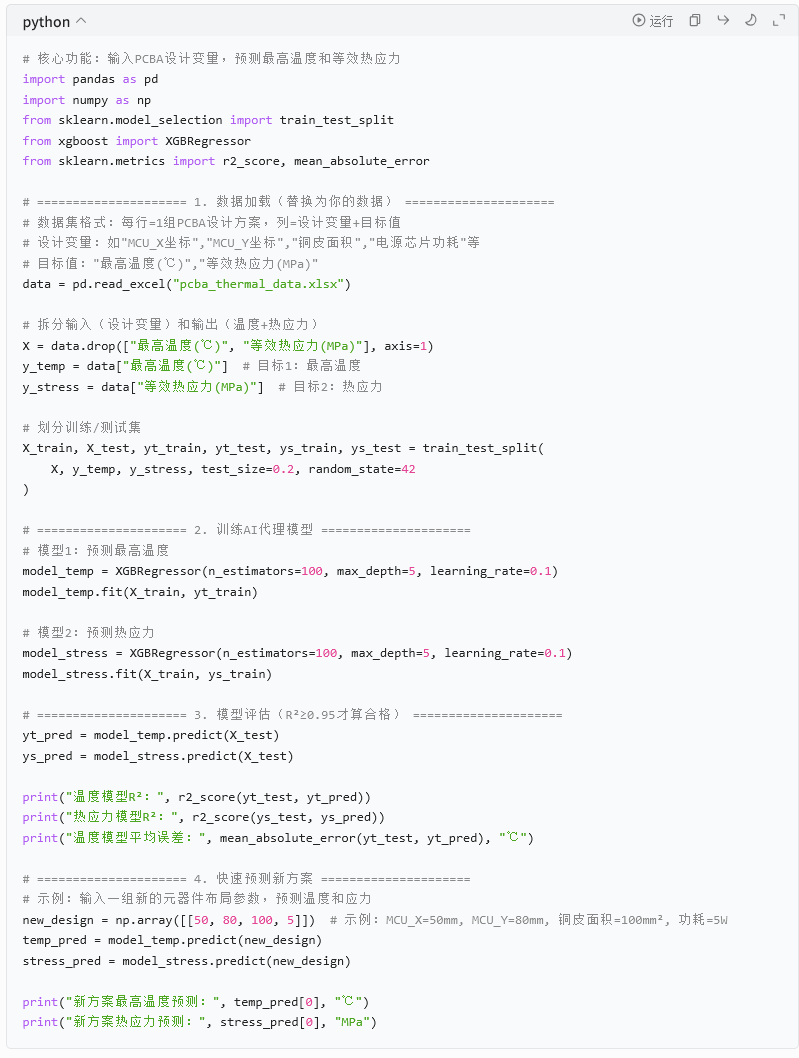

2. 可直接運行的 AI 預測代碼（溫度 + 熱應力）

代碼關鍵說明：

輸入數據：需將你的 PCBA 設計參數（如元器件坐標、銅皮面積）整理成 Excel，替換示例數據；

模型評估：R2（決定系數）≥0.95 表示模型能準確預測溫度 / 熱應力，若不足需增加樣本量；

快速預測：新設計方案無需跑仿真，直接用模型預測，毫秒級出結果。

四、AI 驅動的 PCBA 熱源優化策略（核心步驟）

1. 多目標優化（平衡溫度和熱應力）

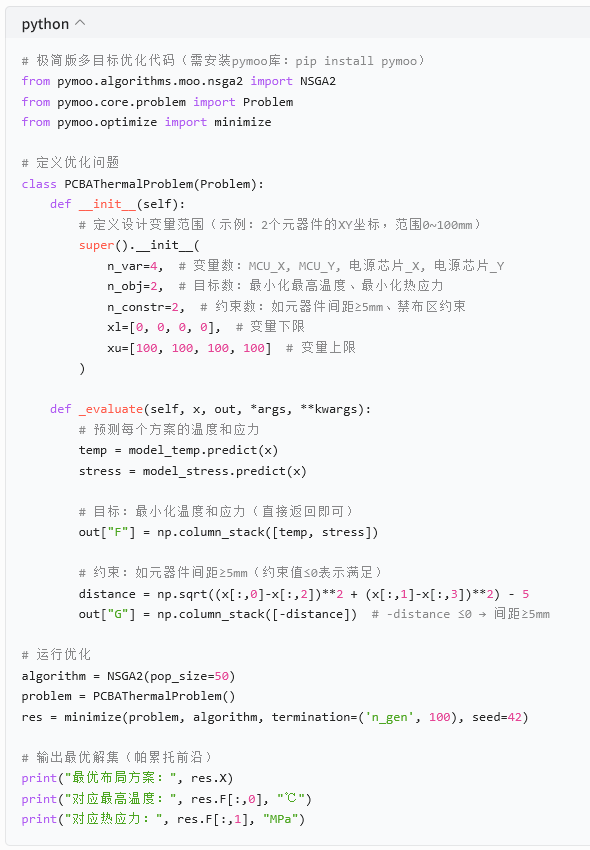

用 NSGA-II 算法（多目標進化算法）搜索最優布局，核心是 “在電氣約束內，最小化最高溫度 + 最小化熱應力”。

2. 關鍵優化技巧（貼合 PCBA 實際）

電氣約束優先：在優化代碼中先加入 “元器件間距、禁布區” 等約束，避免 AI 生成無法落地的布局；

熱源分散原則：AI 會自動將高功耗器件（如 MCU、電源芯片）分散布局，避免熱源集中；

熱應力均勻化：AI 會調整元器件位置，降低 PCB 板的溫度梯度（溫度差越小，熱應力越?。?；

散熱結構協同：將 “銅皮面積、散熱焊盤位置” 納入優化變量，兼顧布局和散熱。

五、完整實操流程（從 0 到落地）

六、工具鏈與落地注意事項

1. 推薦工具組合（新手友好）

2. 落地關鍵注意事項

電氣約束第一：熱優化不能違背 EMC、信號完整性要求（如射頻芯片需遠離電源芯片）；

小樣本優化：若樣本不足（＜50 組），用 PINN 模型（加入熱傳導方程約束），減少對樣本的依賴；

驗證優先級：先仿真驗證，再做小批量樣機實測，避免直接開模；

熱應力重點：重點關注 BGA、QFP 封裝元器件的焊點應力，這些是失效高發區。

總結

核心邏輯：用 AI 代理模型替代耗時的 PCBA 熱 / 應力仿真，通過多目標優化算法在電氣約束內尋找 “最高溫度最低 + 熱應力最小” 的熱源布局；

關鍵前提：先構建高質量的 “設計參數 - 溫度 - 熱應力” 數據集（仿真 + 實測），確保 AI 模型預測準確（R2≥0.95）；

落地原則：電氣約束優先于熱優化，優化結果需通過仿真 + 實測雙重驗證，確保量產可行性。
