一、應用場景

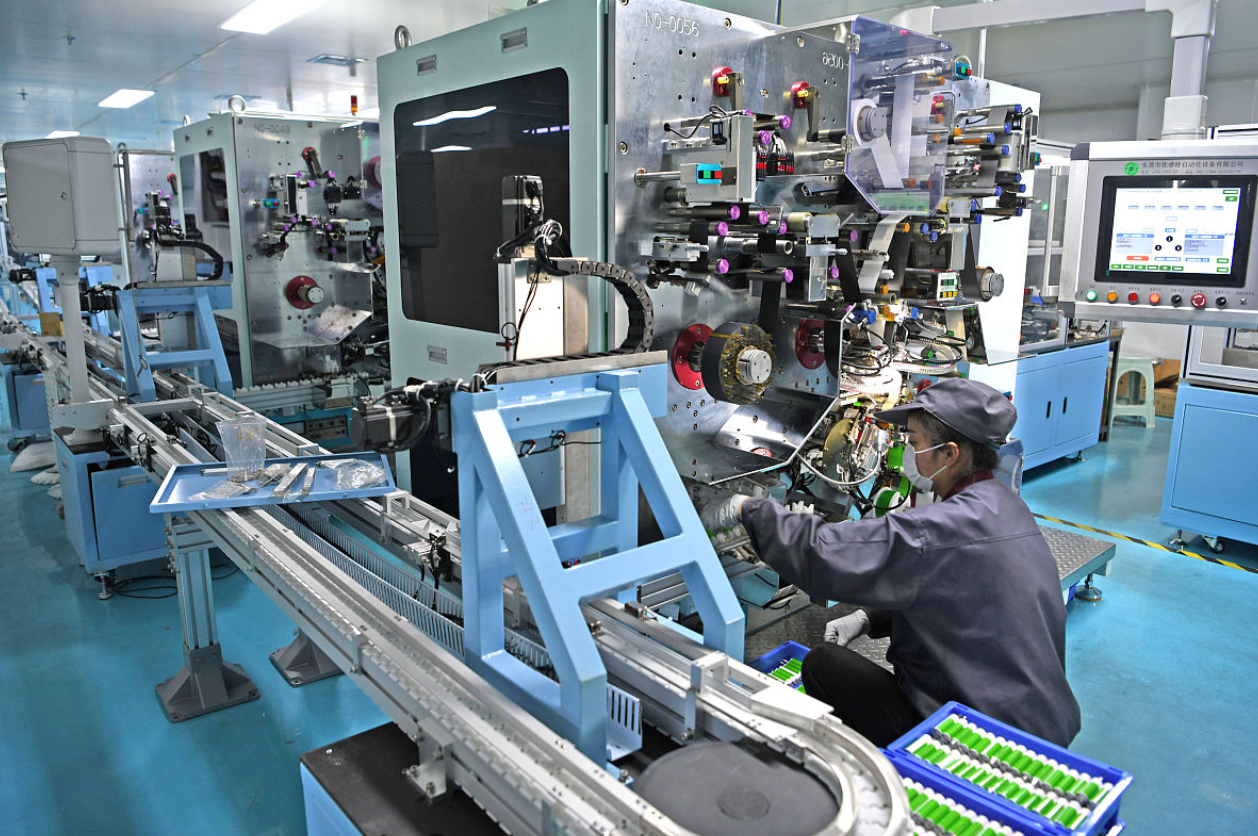

在光伏電池片高速生產線中，一臺西門子S7-300 PLC通過MPI接口連接西門子KTP700 Basic觸摸屏，控制精密涂布機。為提升整線協同效率，需將涂布機數據接入基于S7-1200的MES監控系統，原有MPI通訊鏈路必須保持暢通。

二、項目核心痛點

通訊瓶頸：S7-300僅有MPI/DP口，無法直連以太網工業環網

改造限制：產線24小時運轉，禁止停機擴展硬件

成本敏感：整套系統改造預算低于5000元

技術風險：第三方通訊協議可能引發觸摸屏掉站（歷史故障率達35%）

遠創智控MPI-ETH-YC01 Plus核心功能

透明傳輸：內置MPI協議棧，波特率自適應（19.2K-12Mbps）

雙通道架構：MPI側與以太網側物理隔離，杜絕數據矛盾

西門子深度兼容：支持S7通信/TCP-ISO協議，Ping延遲<3ms

零配置部署：DIP開關設置IP后即插即用（支持192.168.1.100等標準網段）

三、解決方案

硬件部署

斷開MPI總線終端電阻

將模塊MPI口插入PLC MPI插座

觸摸屏MPI線接入模塊擴展口

以太網口連接交換機

建立DB10與S7-300的DB5數據映射

觸摸屏優化
修改WinCC Flexible項目：

增加以太網備用路徑

設置通訊超時閾值至500ms

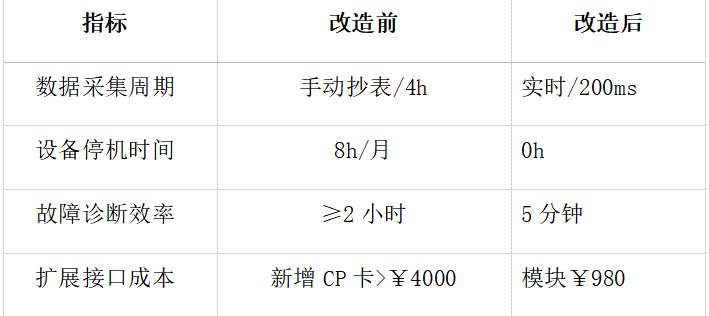

四 、實施效果對比

推薦光伏行業應用：

2023年中國光伏設備市場規模突破1000億，年增速超60%

雙碳政策驅動下，產線智能化改造需求爆發

老舊PLC占比高達45%（S7-300/400系列為主）

醫藥行業謹慎進入

GMP認證對設備變更要求嚴苛

驗證周期長達3-6個月

優先選擇非無菌制劑產線試點

五、總結

通過串口轉以太網技術，MPI-ETH-YC01 Plus以太網轉換器成功實現MPI到以太網的協議轉換。其以太網橋接器特性在保證原有觸摸屏通訊的同時，為S7-300 PLC打通了工業4.0數據通道。在光伏行業智能化改造浪潮中，此類解決方案可實現：

? 老舊設備利用率提升300%

? 改造投資回收期<6個月

? 產線OEE提升22%以上

障率為0。隨著制造業數字化轉型深化，設備通訊協議轉換將成為老舊生產線升級的標準配置，市場空間將持續擴大。
