突破寬壓快充設計瓶頸！英集芯 IP6520T：30W 多協議 PD 降壓 SOC 的硬核實力

在車載充電器、快充適配器、智能排插等消費電子與車載供電場景中，寬壓輸入下的電壓波動適配難、快充協議碎片化導致的設備不兼容、能量轉換效率低引發的發熱嚴重、板卡空間寸土寸金帶來的布局難題、保護機制不完善造成的安全隱患，成為快充電源設計的五大核心壁壘。作為快充電源的核心控制組件，降壓 SOC 的寬壓適配能力、協議兼容度、能量轉換效率與安全防護等級，直接決定了終端產品的充電體驗、使用穩定性與安全系數。

為破解快充電源設計的多重痛點，英集芯推出一款專為寬壓快充場景打造的集成式同步降壓 SOC——IP6520T，其以原生集成同步開關降壓轉換器 + 全品類快充協議 + Type-C/PD3.0 的一體化設計，實現 7.3-32V 超寬壓輸入、最大 30W PD 功率輸出、多協議智能適配，憑借五大核心技術亮點，成為車載、適配器等寬壓快充場景的標桿級電源管理器件。

原生集成：一體化 SOC 架構，精準適配快充全場景

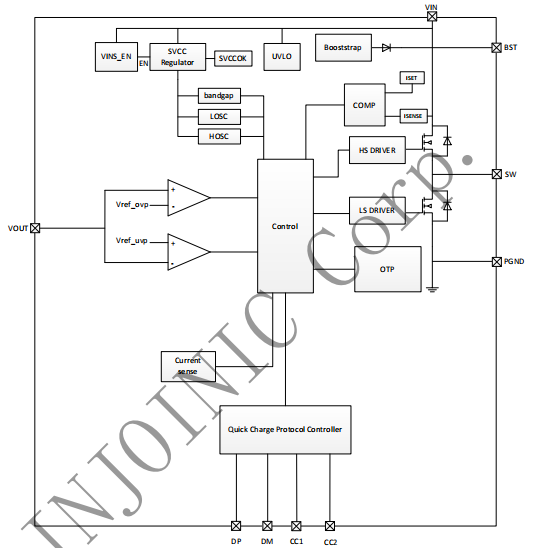

IP6520T 并非簡單的降壓轉換芯片與快充協議芯片的組合拼接，而是立足于車載 12V/24V 電瓶、適配器高壓輸入等快充全場景需求的一體化 SOC 原生架構設計。它將同步開關降壓轉換器、多協議快充控制器、Type-C/PD3.0 通信模塊、全維度全景保護電路四大核心模塊高度集成于一顆芯片，在 ESOP8 緊湊型封裝內實現了 30W 高功率輸出、全協議快充兼容、高效率能量轉換與高可靠性運行的四重性能平衡，無需額外搭配協議芯片、保護電路，即可為車載充電器、快充適配器、智能排插提供一站式、高集成度的快充電源解決方案。

五大核心技術亮點，硬核破解快充設計痛點

作為 7.3-32V 超寬壓輸入的 30W PD 多協議快充降壓 SOC，IP6520T 以差異化的集成設計與高性能表現，針對性解決傳統快充方案協議少、效率低、外圍復雜、安全性差、寬壓適配弱等痛點，核心參數覆蓋 7.3-32V 寬壓輸入、3-12V 動態輸出、最大 30W PD 快充功率，兼容 QC、FCP、AFC、PD 等十余種主流快充協議，成為寬壓快充電源設計的優選核心器件。

1. 超寬壓高功率，全域場景供電無縫適配

面對車載電瓶電壓波動、適配器高壓輸入等不同場景的供電需求，IP6520T 以強悍的寬壓適配能力構筑穩定的供電基礎，從源頭解決電壓適配難題：
（1）支持7.3V 到 32V的超寬輸入電壓范圍，可輕松應對車載 12V/24V 電瓶的電壓波動、商用快充適配器的高壓輸入場景，適配性覆蓋車載、消費電子快充全領域；
（2）可根據識別到的快充協議自動調整 3-12V 輸出電壓，穩定提供最大 30W PD 輸出功率（5V/3A、9V/3A、12V/2.5A），動力輸出可高效適配手機、平板、便攜數碼等各類快充設備；
（3）內置60mV@1A 輸出電壓線補功能，輸出電流增大時可同步提高輸出電壓，有效補償連接線阻抗帶來的電壓下降，保證快充全程的功率穩定，避免因線損導致的充電速度變慢。

2. 全?？斐鋮f(xié)議，智能識別實現一站式通配

快充協議碎片化是傳統快充設計的核心痛點，IP6520T 以全協議原生集成實現快充終端一鍵通配，大幅簡化設計流程：
（1）原生支持PD2.0/PD3.0(PPS) 協議，PPS 模式下支持 3~11V、20mV/step 精細調壓，滿足數碼設備的精準供電需求；
（2）全面兼容安卓系主流快充協議，包括高通 QC2.0/QC3.0/QC3+、華為 FCP、三星 AFC（MAX 12V），同時支持蘋果協議與 BC1.2，覆蓋市面 90% 以上的快充終端；

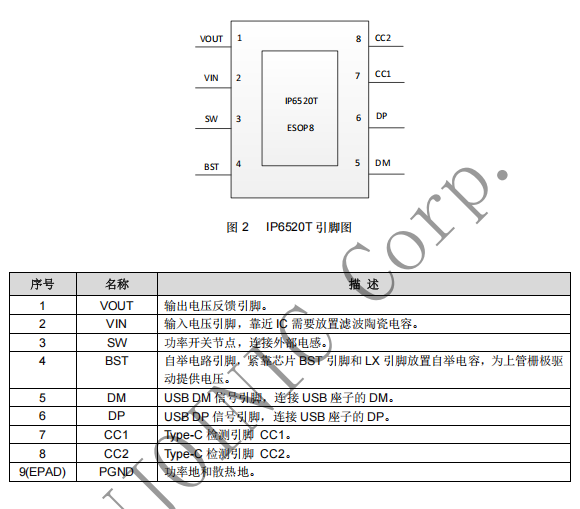

（3）通過 CC1/CC2Type-C 檢測引腳與 DP/DM USB 信號引腳自動識別接入設備的快充協議，無需額外外掛協議芯片，單芯片即可實現協議識別與功率調節，大幅簡化硬件設計。

3. 低損集成 MOS，寬壓下挑戰超高轉換效率

寬壓輸入下的能量損耗與發熱問題，是快充電源設計的核心難題，IP6520T 在效率與熱管理上實現雙重突破，兼顧高效與低耗：
（1）芯片內部集成同步功率 MOSFET，上管導通電阻典型值 30mΩ、下管僅 20mΩ，極大降低開關過程與導通狀態下的能量損耗，從器件層面提升轉換效率；

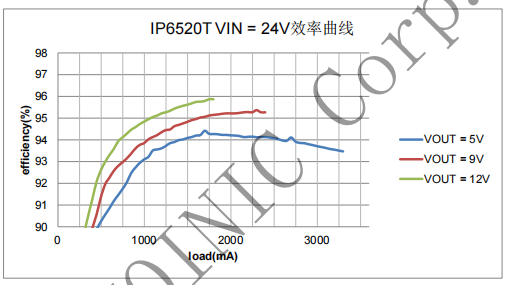

（2）在VIN=24V、VOUT=5V/3A的嚴苛寬壓轉換場景下，板端轉換效率高達 93.7%，處于行業同級器件領先水平，大幅減少能量損耗帶來的發熱；
（3）內置典型 115KHz 的同步開關頻率，搭配高效同步降壓拓?fù)浣Y(jié)構，發熱控制表現優異，可確保芯片在車載密閉環境、適配器小體積封裝內長時間穩定運行，無過熱隱患。

4. 全維度安全防護，守護快充全流程穩定可靠

精準的工況檢測與完善的保護機制，是快充電源安全運行的生命線，IP6520T 配備全鏈路、多維度的安全防護體系，實現故障自檢測、自保護：
（1）覆蓋輸入過壓 / 欠壓、輸出短路 / 過流 / 欠壓全電壓電流保護，故障狀態下自動觸發打嗝重啟模式，故障解除后可自動恢復正常工作，無需人工干預；

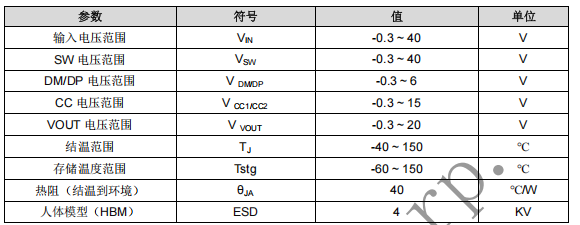

（2）配備整機過溫保護（150℃熱關斷，40℃遲滯）、DP/DM/CC 引腳過壓保護，其中 CC1/CC2 耐壓達 6V、DP/DM 耐壓達 4.5V，從芯片核心到外部接口實現全鏈路防護；
（3）內置4ms 軟啟動功能，有效抑制開機瞬間的沖擊電流，避免對輸入電源與終端充電設備造成損害，同時芯片 ESD 防護達 4KV、輸入直流耐壓 40V，大幅提升抗干擾能力與環境適應性。

5. 緊湊型 ESOP8 封裝，極簡外圍釋放 PCB 寶貴空間

在車載充電器、迷你快充適配器等小體積產品中，器件體積與外圍設計復雜度直接決定產品形態，IP6520T 做到了小型化封裝與極簡外圍設計的雙重突破：

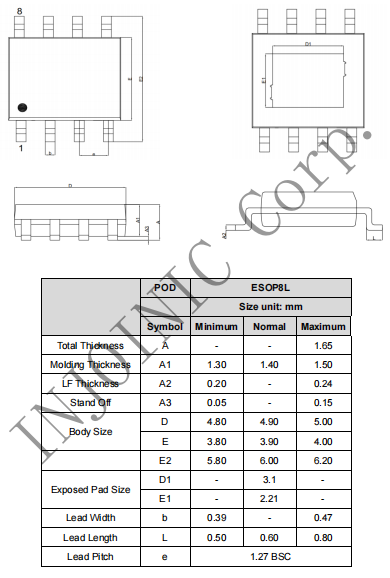

（1）采用業界主流的ESOP8 緊湊型封裝，芯片高度集成化設計，將降壓、協議、通信、保護四大功能集成于一體，無需額外協議芯片與保護電路，大幅縮減外圍元器件的 PCB 占用面積；
（2）封裝底部帶有大面積裸露散熱焊盤（EPAD），需與 PCB 板 PGND 良好接觸，既保證芯片焊接的牢固性，又實現優異的熱傳導性能，完美解決小體積封裝下的散熱難題；

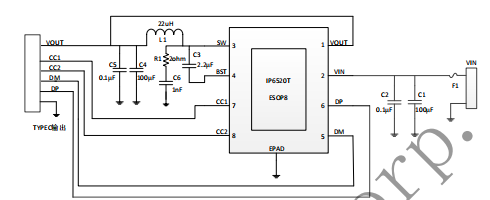

（3）外圍僅需搭配電感、電容、電阻等基礎無源器件即可實現完整的快充方案，無需復雜的外圍電路設計，大幅簡化 PCB Layout 布局難度，縮短產品開發與調試周期。

全文總結

總體而言，英集芯 IP6520T 絕非一款簡單的 “降壓轉換器 + 協議芯片” 的組合器件，而是英集芯在快充 SOC 領域，針對寬壓輸入、多協議兼容、高效率轉換、高安全防護、小型化集成五大核心需求做出的極其精準的工程取舍與技術整合，充分體現了英集芯在電源管理與快充協議集成領域的深厚技術底蘊。

憑借一體化 SOC 架構設計、全?？斐鋮f(xié)議原生集成、7.3-32V 超寬壓高功率輸出、低損耗高效率能量轉換、全維度安全防護、緊湊型封裝 + 極簡外圍的六大核心優勢，IP6520T 完美契合車載充電器、快充適配器、智能排插的設計需求，成為消費電子快充與車載低壓域快充電源設計的核心優選器件。

作為英集芯核心合作代理商，佰祥電子不僅提供原裝正品的 IP6520T 全系列芯片，更可結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力客戶的 30W 多協議快充電源產品在車載、消費電子等領域?qū)崿F(xiàn)更高效、更可靠的落地。

面向快充電源小型化、高功率、全協議、寬壓適配的發展趨勢，英集芯 IP6520T 以集成化、高兼容、高效率、高安全、寬適配的核心硬核實力，必將成為寬壓快充電源設計中不可或缺的核心器件，為終端產品的快充體驗升級與供電穩定性提升提供核心動力。
