概述：本案例講述一臺龍門加工中心為什么把玻璃光柵尺換成增量式磁柵讀數頭，重點看現場污染、長行程安裝、A/B/Z 信號匹配，以及哪些機床場景適合這樣改。

一、問題不是精度不夠，而是現場太臟

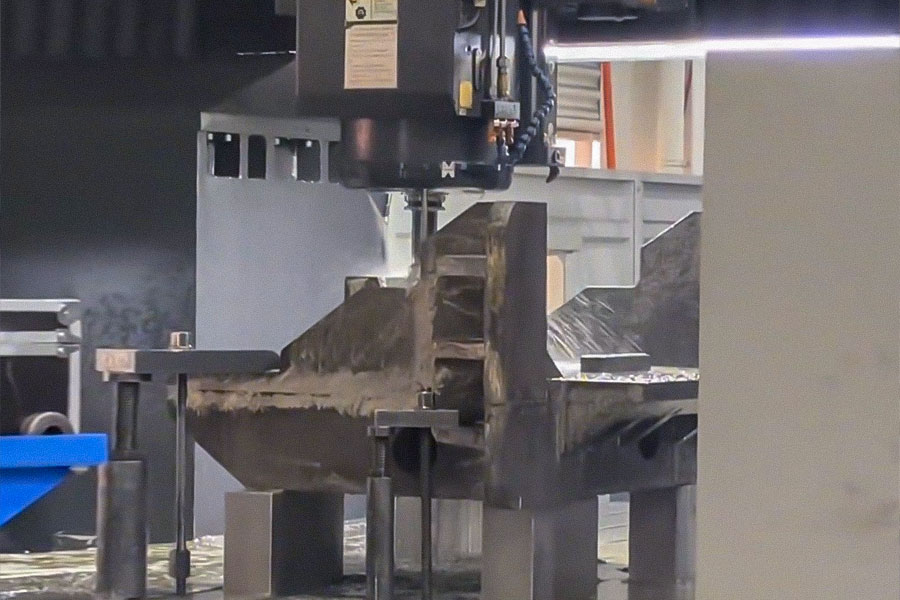

這批機床主要用于鋼件和鑄件加工，現場有三個特點：切削液多、鐵屑細、軸向運動頻繁。理論上，玻璃光柵尺的精度并不差，但理論和車間往往不是一回事。只要防護細節有一點松動，油霧和粉塵就會慢慢進入讀數區域，后面出現的就是間歇性報警、回零不穩、維護人員反復擦拭和排查。

客戶一開始懷疑是伺服參數問題，后來連續排了幾次故障才發現，問題集中出現在污染和振動疊加后的反饋穩定性。換句話說，這不是控制系統不給力，而是反饋元件不夠適合這個工況。

二、為什么最后換成增量式磁柵尺讀數頭

客戶最終沒有上絕對式，而是選了增量式磁柵尺讀數頭，原因非常務實。

• 第一，機床本身允許回零。 這類數控機床每天開機本來就有參考點流程，并不要求斷電后立刻保留絕對位置，所以沒有必要為“絕對式”這三個字額外付出成本。
• 第二，磁感應比光學更耐現場污染。 磁柵讀取不依賴透明光學通道，面對油污、水汽和細小金屬粉塵，穩定性更容易守住。
• 第三，長行程更容易處理。 對 2 米以上的軸來說，磁條安裝和后期維護更直接，尤其適合批量機型的一致化裝配。

客戶這次選用的是 5mm 磁極距匹配的讀數頭方案，安裝間距容差相對更寬，適合機床廠批量裝配時控制一致性。輸出端則按控制器接口做了差分脈沖匹配，避免后期再為信號兼容反復返工。

三、這次改造，真正改的不是一顆傳感器

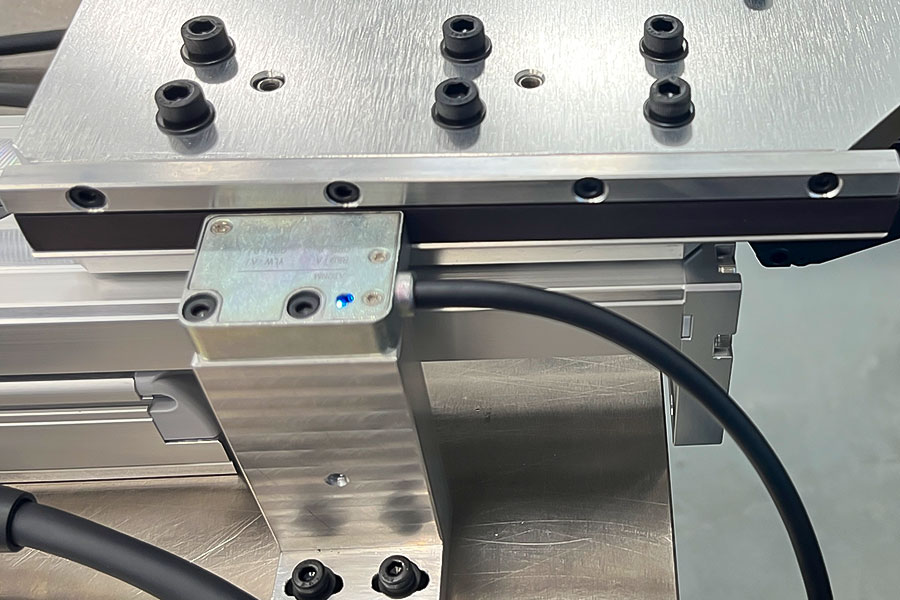

從表面看，是把玻璃光柵尺換成了磁柵尺讀數頭；從工程上看，改的是整套位移反饋的落地方式。客戶在 Y 軸上重新整理了安裝基準，把磁條固定在更容易防護的位置，同時給讀數頭預留穩定間隙，減少裝配人員靠經驗“找感覺”的空間。

阿童木這套增量式磁柵尺讀數頭支持 A/B/Z 相輸出，供電范圍 5-24VDC。這里最關鍵的不是參數漂亮，而是接線必須清楚：控制器吃 5V 差分，就按 5V 差分做；不要現場圖省事，24V 供電后又直接接進低電平接口。很多機床項目最后出問題，不是在機械端，而是在電氣匹配端。

四、改造后，客戶真正得到的是什么

這次改造后，客戶最直觀的感受不是“參數更高”，而是現場安靜了很多。過去一碰到位置報警，維護人員先懷疑尺，再懷疑線，再懷疑驅動；現在故障點明顯少了，調機節奏也更順。根據客戶現場試運行記錄，連續兩個月內未再出現因油污進入讀數區域引發的反饋報警，裝配和調試環節的重復處理時間也明顯縮短。

五、這個案例能給機床廠什么判斷標準

先說結論：如果你的設備能正常回零，現場又有切削液、粉塵、振動和長行程安裝問題，那么增量式磁柵尺讀數頭值得優先評估。反過來，如果設備斷電后必須立即知道當前位置，且不允許回參考點，那就不要把這類方案硬套過去。

所以，這個案例的價值不只是“換了一個產品”，而是把選型邏輯說清楚了。磁柵尺讀數頭不是所有設備的標準答案，但在數控機床這類高用量、重污染、可回零的場景里，它確實比傳統光學方案更貼近現場現實。

如果你也在評估數控機床的位移反饋方案，至少先核對四件事： 軸長、安裝間距、控制器接口、電源電平。把這四項先核清，再談精度和價格，才不容易走彎路。
