在工業自動化、智能制造、醫療影像、專業視聽等領域，圖像采集卡始終扮演著不可替代的核心角色。它是連接成像設備與計算機系統的關鍵樞紐，是將光學信號轉化為數字?jǐn)?shù)據的“數字橋梁”，更是推動各行業實現智能化、精準化作業的底層硬件支撐。從工廠產線的缺陷檢測到手術室的精準影像記錄，從車載視覺系統到機器人導航，圖像采集卡的技術迭代與性能升級，始終與產業數字化的進程同頻共振。

圖像采集卡的核心本質：從“信號轉換”到“數據中樞”

圖像采集卡（ImageCaptureCard），又稱圖像捕捉卡，是一種專為圖像/視頻信號采集、轉換、傳輸設計的計算機擴展硬件。其核心使命，是將工業相機、醫療內窺鏡、專業攝像機、車載攝像頭等成像設備輸出的模擬或數字光學信號，轉化為計算機能夠識別、處理、存儲的數字圖像數據，再通過高速總線傳輸至主機內存，為后續的圖像分析、目標檢測、數據存儲、流程控制提供基礎。

在工業視覺系統中，圖像采集卡的作用絕非簡單的“信號搬運”。它集成了ADC模數轉換模塊、FPGA可編程邏輯芯片、高速緩存（DDR）與總線控制芯片四大核心單元：模擬信號需經ADC轉化為離散數字信號，數字信號則由FPGA解析協議、標準化格式；高速緩存則解決了成像設備與計算機處理速度的“時差”問題，避免高幀率采集時出現丟幀、卡頓；最終通過PCIe、USB等高速總線，實現數據的無損、低延遲傳輸?？梢哉f，圖像采集卡的性能，直接決定了整個視覺系統的采集精度、傳輸效率與運行穩定性。

分類與場景適配：不同接口的精準選型邏輯

圖像采集卡的分類維度豐富，其中接口協議是最核心的劃分依據，不同接口的采集卡適配場景、性能特點差異顯著，選型需嚴格匹配成像設備與應用需求。

1.工業視覺核心接口類

CameraLink采集卡：工業視覺領域的“經典款”，分為Base、Medium、Full、Deca四種規格，傳輸速度快（Base規格2.048Gbps，Deca規格10.24Gbps）、抗干擾性強、穩定性極高，適配高端工業相機。主要用于半導體芯片檢測、高速精密零件外觀質檢、汽車零部件尺寸測量等對精度、同步性要求極高的場景，缺點是傳輸距離較短（最長10米），布線靈活性較弱。

CoaXPress（CXP）采集卡：當前工業高速采集的主流選擇，依托同軸電纜實現傳輸，兼具高速、遠距、供電一體化優勢，單通道帶寬最高可達25Gbps?？芍С?K/8K分辨率、數千fps的超高幀率采集，適配車載視覺導航、高速產線運動物體捕捉、大型設備在線檢測等高端工業場景，是智能制造高速化的核心硬件。

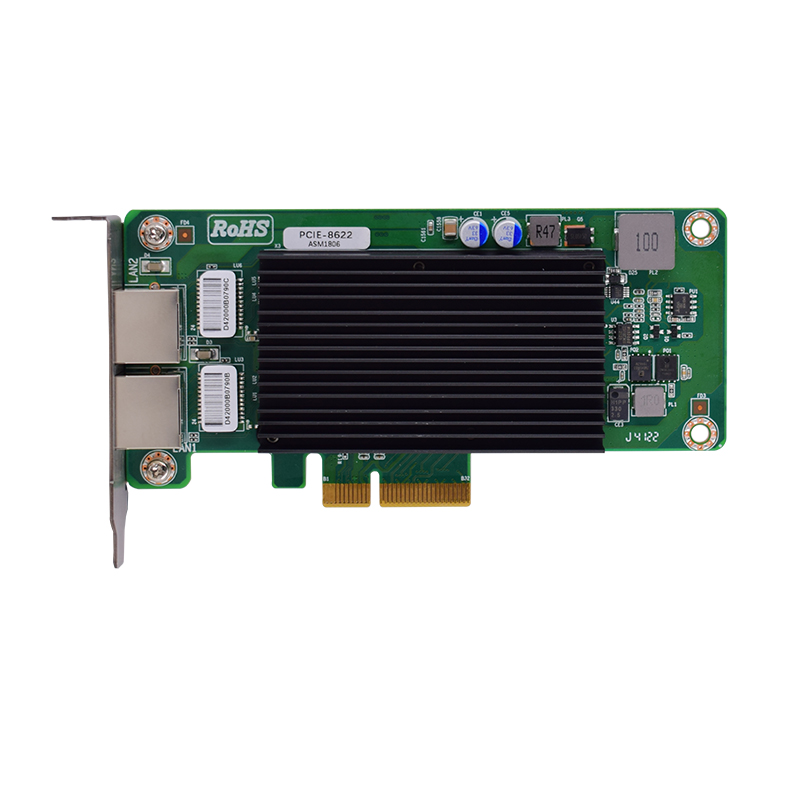

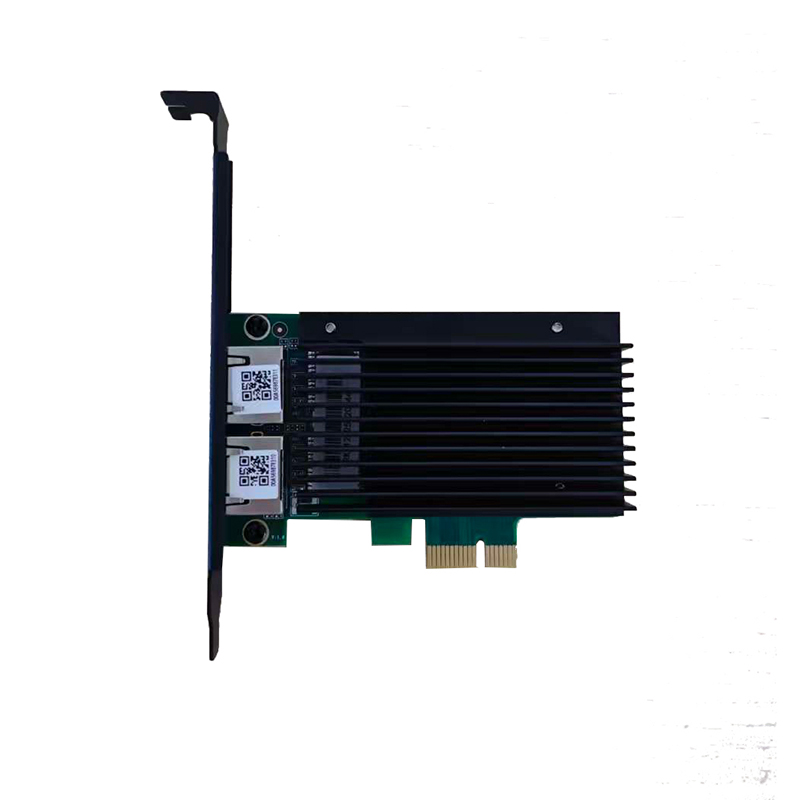

GigEVision采集卡：基于標準以太網協議的采集卡，傳輸距離最遠可達100米，可通過交換機擴展至數百米，布線靈活、成本可控，支持多相機分布式組網。無需復雜的專用線纜，安裝調試簡單，廣泛應用于食品包裝檢測、紡織面料質檢、大范圍安防監控、中低端工業產線，是中小企業視覺系統普及的首選。

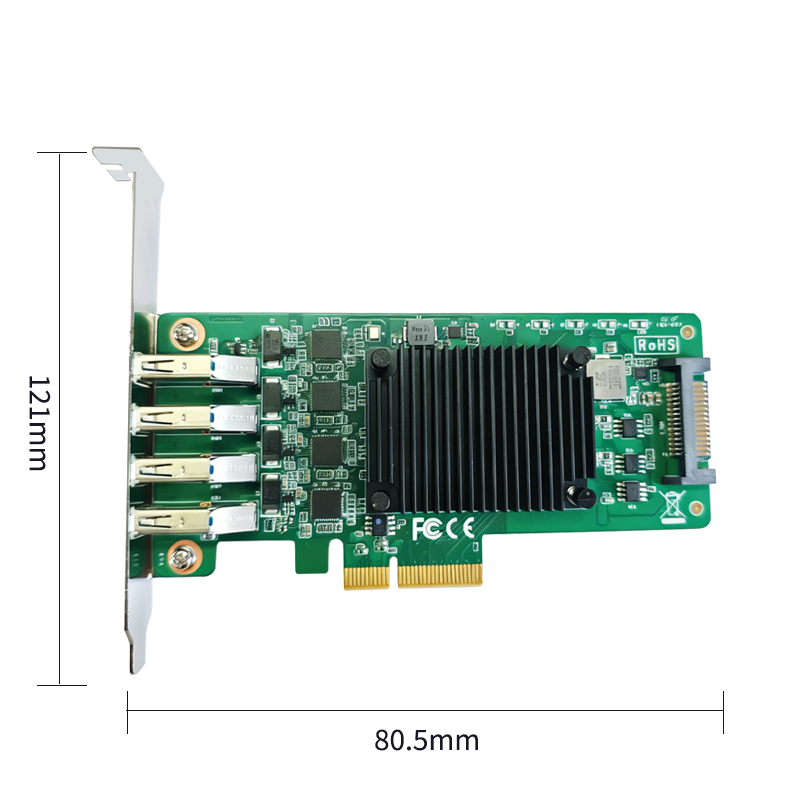

USB3Vision采集卡：基于USB3.0/3.1協議，即插即用、無需拆機安裝，體積小巧，攜帶方便。適配桌面級視覺實驗、小型工廠簡易檢測、便攜式成像系統，單通道帶寬最高10Gbps，滿足1080P-4K分辨率的常規采集需求，靈活性極強。

2.視聽與專業場景類

HDMI/SDI采集卡：主打高清/超清音視頻同步采集，HDMI接口普及性強、連接便捷，SDI接口抗干擾性更好、傳輸距離更遠。主要用于手術顯微鏡影像記錄、專業直播帶貨、賽事導播、影視拍攝等場景，是視聽領域?qū)崿F(xiàn)高清數據數字化的核心設備。

3.按場景屬性細分

除接口外，按應用場景還可分為工業級、民用級、醫療級采集卡：工業級采集卡適配寬溫運行、強抗干擾、7×24小時不間斷作業，專為工廠惡劣環境設計；民用級側重性價比與便捷性，適配家庭監控、桌面視頻錄制等日常場景；醫療級需符合醫療安全認證，成像精度高、數據傳輸無失真，適配手術室、實驗室等專業醫療場景。

核心性能參數：判斷采集卡品質的關鍵標尺

挑選圖像采集卡，需結合應用場景需求，聚焦六大核心參數，避免“性能過?！被颉靶阅懿蛔恪保瑢崿F(xiàn)最優性價比。

1.分辨率與幀率

分辨率決定圖像清晰度，幀率決定圖像流暢度，是采集卡的基礎參數。工業檢測場景中，微小缺陷檢測需4K/8K高分辨率，高速運動物體采集則需優先保障幀率（如60fps、100fps甚至更高）；醫療影像場景需高分辨率還原細節，視聽場景則需平衡分辨率與幀率（如1080P@60fps、4K@30fps）。

2.像素深度（位深）

像素深度決定圖像色彩/灰度的細膩程度，單位為bit。8bit像素深度可呈現256級灰度/1677萬種顏色，滿足民用、中低端工業場景；10bit/12bit像素深度可呈現1024/4096級灰度，能捕捉肉眼難辨的細微劃痕、色差，是高端工業檢測、醫療影像的標配；16bit像素深度則用于超精密科研、生物成像等小眾高端場景。

3.總線接口與帶寬

總線接口決定數據傳輸速度，PCIe3.0/4.0（x4/x8/x16）是工業級采集卡的主流接口，x16通道帶寬最高可達64Gbps，滿足多通道、高幀率采集的帶寬需求；USB、以太網接口則適配中低端場景，兼顧便捷性與成本。選型時需預留30%以上帶寬冗余，避免高負載采集出現數據瓶頸。

4.緩存容量

板載緩存（DDR）是解決高速采集與主機處理速度不匹配的關鍵。緩存容量越大，可臨時存儲的圖像數據越多，越能避免丟幀、卡頓。4K@60fps采集建議緩存容量≥1GB，8K@30fps及多通道同步采集則需4GB以上緩存，保障采集穩定性。

5.同步精度

多相機同步采集是工業視覺的核心需求，同步精度決定多視角圖像的一致性。工業級采集卡支持硬件觸發同步，同步誤差可低至微秒級，確保多個相機同時采集，避免畫面錯位；民用采集卡多為軟件同步，誤差為毫秒級，僅滿足簡單同步需求。

6.環境適應性

工業場景需關注采集卡的工作溫度、抗干擾等級、防護等級，優先選擇寬溫、無風扇、強屏蔽設計的工業級采集卡，抵御高溫、粉塵、電磁干擾；民用場景則無需嚴苛的環境適應性設計，側重性價比。

全場景應用：從工業到民生的數字化賦能

圖像采集卡憑借其精準的信號轉化與高效的數據傳輸能力，已深度滲透至工業、醫療、交通、車載、視聽等多個核心領域，成為各行業智能化升級的“數字基石”。

1.工業自動化與智能制造

這是圖像采集卡應用最廣泛的領域。在汽車制造產線，采集卡配合工業相機可實現車身焊接點檢測、零件裝配精度測量、車漆外觀瑕疵排查；在電子半導體行業，采集卡可捕捉芯片引腳劃痕、PCB板線路缺陷，實現微米級精準檢測；在食品醫藥領域，可完成包裝密封檢測、藥品膠囊外觀篩查、食品原料品質分級，替代人工實現24小時不間斷質檢，大幅提升生產效率與產品合格率。

2.醫療影像與生命科學

在醫療領域，圖像采集卡是醫生診斷與手術操作的“精準眼睛”。手術顯微鏡、內窺鏡采集卡可將手術視野的高清影像實時傳輸至顯示設備，輔助醫生完成精準手術；病理切片采集卡可將顯微鏡下的細胞、組織圖像轉化為數字?jǐn)?shù)據，實現遠程會診、大數據分析；超聲、CT等醫療設備則通過采集卡實現影像采集與存儲，為疾病診斷提供核心依據。同時，醫療級采集卡需符合FDA等行業認證，保障數據安全與采集精度。

3.車載與智能交通

隨著自動駕駛與智能交通的發展，圖像采集卡成為車載視覺系統的核心部件。車載雙目相機、環視攝像頭的圖像數據經采集卡轉化后，可實現車道偏離預警、障礙物檢測、行人識別，為自動駕駛決策提供基礎數據；在交通監控領域，采集卡可實現交通違章抓拍、車流量統計、車牌識別，助力城市交通管理智能化。

4.視聽與專業娛樂

在專業視聽領域，HDMI/SDI采集卡是直播、影視制作的核心設備。電商直播中，采集卡可將專業攝像機的高清信號傳輸至直播推流軟件，保障直播畫面清晰流暢；影視拍攝中，可實現多機位影像同步采集與后期剪輯；在電競直播、教學視頻錄制中，采集卡則完成游戲畫面、教學場景的數字化采集，推動內容產業的數字化升級。

5.科研與安防

科研領域中，采集卡可用于生物顯微成像、材料微觀結構分析、高速運動實驗捕捉，為科研實驗提供精準的圖像數據；安防領域中，可實現大范圍監控的多相機同步采集、高清影像存儲，助力治安防控、應急管理。

選型與運維：避坑指南與日常維護1.精準選型四步法

第一步，匹配接口協議：首要原則，相機接口為CXP則必選CXP采集卡，為GigE則必選GigEVision采集卡，接口不匹配將導致無法采集。

第二步，核算帶寬需求：根據分辨率、幀率、像素深度計算總帶寬（總帶寬=分辨率×幀率×像素深度÷8），采集卡帶寬需≥總帶寬×1.3，預留冗余空間。

第三步，匹配場景屬性：工業場景選工業級，側重抗干擾、寬溫；民用場景選性價比款，側重便捷；醫療場景選醫療級，側重精度與安全。

第四步，確認軟件兼容：必須兼容Halcon、LabVIEW、VisionPro等主流機器視覺軟件，避免后期調試無法調用。

2.日常維護與故障排查

日常維護：定期清潔采集卡表面灰塵，避免灰塵導致散熱不良；工業場景需做好電磁屏蔽，將采集卡與變頻器、電機等強干擾設備隔離；定期更新驅動程序，適配最新操作系統與視覺軟件。

常見故障排查：①無圖像/黑屏：檢查PCIe插槽是否插緊、相機供電是否正常、驅動是否安裝完整；②畫面模糊/有噪點：清潔相機鏡頭，更換屏蔽性能好的線纜，排查環境干擾；③丟幀/卡頓：降低分辨率或幀率，增加緩存容量，升級總線通道；④色彩失真：校準相機白平衡，確保采集卡與相機像素深度一致。

未來發展趨勢：智能化、高速化、國產化

隨著人工智能、物聯網、機器視覺技術的持續迭代，圖像采集卡正朝著更高性能、更智能、更集成、國產化的方向發展，迎來全新的發展機遇。

1.智能化：邊緣計算賦能，實現“采集+處理”一體化

未來的圖像采集卡將不再僅承擔信號傳輸角色，而是集成AI加速芯片，實現邊緣計算功能。在采集卡端直接完成目標檢測、圖像分類、缺陷識別等基礎處理，大幅減少主機CPU的運算壓力，降低系統延遲，適配實時性要求極高的場景（如高速工業檢測、自動駕駛）。

2.高速化：協議迭代升級，突破帶寬瓶頸

CXP-12、25GigE等高速協議將逐步普及，單卡帶寬突破40Gbps，可支持8K@120fps、超高幀率的超高速采集，適配半導體、車載等高端領域的極致需求。同時，多通道同步采集能力將進一步強化，滿足大規模相機組網的場景需求。

3.集成化：小型化、模塊化，適配緊湊型場景

圖像采集卡將向集成化、小型化發展，將采集、處理、I/O控制等功能集成于一體，縮小體積，簡化系統布線，適配機器人導航、車載嵌入式系統、小型工業設備等緊湊型場景，降低硬件部署成本。

4.國產化：技術突破，替代進口高端產品

國內圖像采集卡廠商技術持續突破，在CXP、GigEVision等主流接口領域?qū)崿F(xiàn)技術成熟，工業級采集卡的穩定性、抗干擾性逐步接近國際品牌，同時具備性價比優勢。國產化替代進程將持續加快，推動工業視覺系統的成本降低與普及，助力我國智能制造、智能交通等產業的自主可控發展。

結語

圖像采集卡，作為工業視覺的“神經中樞”，是產業數字化進程中不可或缺的底層硬件。它以微小的體積，承載著連接光學世界與數字世界的關鍵使命，從工廠產線的精準質檢到手術室的精準影像，從車載智能的安全守護到科研實驗的微觀探索，始終默默支撐著各行業的智能化升級。

隨著技術的不斷迭代，圖像采集卡將突破現有性能邊界，以更智能、更高速、更集成的姿態，賦能更多新興場景。它不僅是硬件產品，更是產業數字化的基石，其每一次技術突破，都將推動各行業向更精準、更高效、更智能的方向邁進，成為數字經濟時代不可或缺的“數字基石”。
