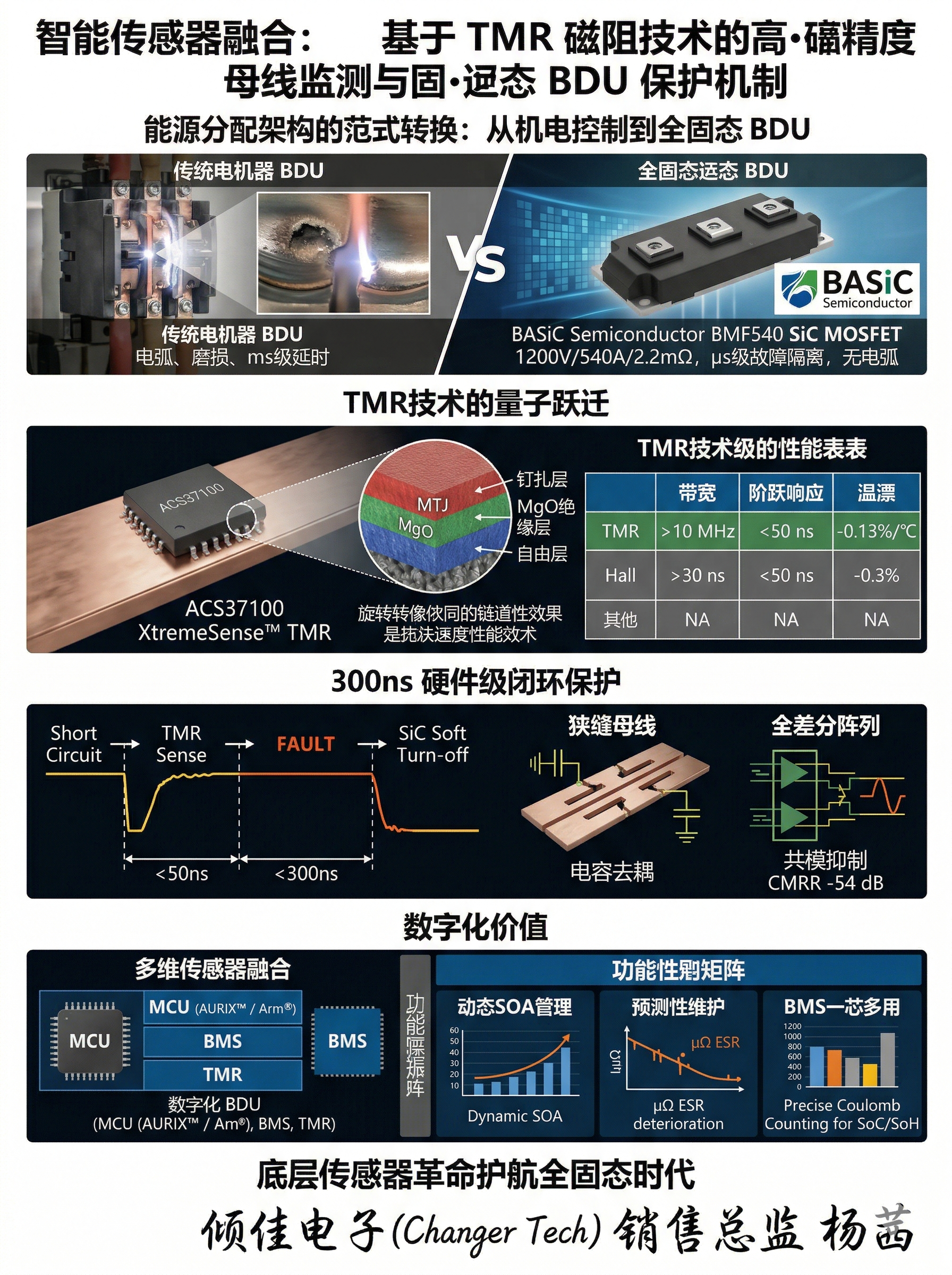

智能傳感器融合：基于 TMR 磁阻技術的高精度母線監測與固態 BDU 保護機制

能源分配架構的范式轉換：從機電控制到全固態 BDU

隨著全球電氣化進程的加速，特別是在新能源汽車（xEV）、高壓直流（HVDC）微電網、光伏儲能系統以及人工智能數據中心等高功率密度應用領域，能源分配與保護架構正在經歷一場深刻的范式轉換。作為高壓電池系統與整車或電網電氣網絡之間的核心隔離與保護樞紐，電池斷路單元（Battery Disconnect Unit, BDU）的設計直接決定了系統的安全性與能效 。傳統的 BDU 高度依賴機電繼電器和接觸器，然而在系統電壓向 800V 乃至 1200V 邁進的趨勢下，機械觸點在分斷高壓直流電流時極易產生嚴重電弧，導致觸點燒蝕、機械磨損，且其毫秒級的故障清除時間已無法滿足現代寬禁帶（Wide Bandgap, WBG）功率半導體的保護需求 。

為了突破物理機械結構的局限，業界正在全面轉向基于硅基碳化硅（SiC）和氮化鎵（GaN）模塊構建的固態斷路器（Solid-State Circuit Breaker, SSCB），并將其深度集成于新一代數字化 BDU 中 。SiC MOSFET 憑借其極低的導通電阻（RDS(on)?）、卓越的高溫運行能力以及納秒級的開關速度，能夠?qū)崿F(xiàn)微秒級（μs）甚至亞微秒級的故障隔離，且具備理論上無限次的無電弧開關壽命 。

然而，SiC 功率器件的引入不僅帶來了性能的飛躍，也對底層的電流傳感與觸發邏輯提出了極其苛刻的要求。由于 SiC 芯片的面積遠小于同等額定電流的硅基絕緣柵雙極型晶體管（IGBT），其熱容量大幅降低 。這意味著在短路故障發生時，SiC MOSFET 的短路耐受時間（Short-Circuit Withstand Time, SCWT）被極端壓縮。傳統的 Si IGBT 通常能夠承受 10 微秒以上的短路電流，而現代 SiC MOSFET 在相同熱應力下，可能在 2 到 4 微秒內就會因熱失控和柵極氧化層擊穿而發生災難性失效 。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，全力推廣BASiC基本半導體SiC碳化硅MOSFET單管和SiC功率模塊！

?傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

這種被極度壓縮的安全工作區（Safe Operating Area, SOA）使得傳統的霍爾效應（Hall Effect）電流傳感器、分流器（Shunt）以及羅戈夫斯基線圈（Rogowski Coil）顯得捉襟見肘。傳統方案受限于帶寬不足、熱漂移嚴重或信號處理延遲，無法提供 SSCB 所需的超高速、高保真反饋 。為了徹底解決這一痛點，最新的固態 BDU 設計全面引入了隧道磁阻（Tunnel Magnetoresistance, TMR）電流傳感器 。TMR 技術以其高達 10MHz 的超寬帶寬、納秒級的響應速度以及卓越的溫度穩定性，不僅取代了傳統霍爾傳感器，更為固態斷路器提供了極為可靠的觸發信號，有效過濾了高功率瞬變場景下的噪聲誤觸發，從而確立了高精度母線監測與數字化保護的新標桿。

SiC 功率模塊的物理特性與極端電氣環境分析

要深刻理解 TMR 傳感器在固態 BDU 中的不可替代性，必須首先剖析新一代 SiC 功率模塊所構筑的極端電氣環境。以行業前沿的 BASiC Semiconductor（基本半導體）所研發的工業級與汽車級 SiC MOSFET 半橋模塊為例，這些器件定義了現代大功率轉換的物理邊界。

核心電氣參數與極低導通阻抗特性

在 1200V 電壓平臺上，SiC MOSFET 展現出了驚人的電流承載能力和極低的傳導損耗。例如，BMF540R12KHA3 和 BMF540R12MZA3 半橋模塊的額定漏源電壓（VDSS?）為 1200V，在 65°C 或 90°C 的殼溫（TC?）下，連續漏極電流（ID?）可達 540A，而脈沖漏極電流（IDM?）最高可承受 1080A 的巨大瞬態沖擊 。另一款 BMF360R12KHA3 模塊也具備 360A 的連續電流和 720A 的脈沖電流處理能力 。

這些高功率密度的核心在于其極低的靜態漏源導通電阻（RDS(on)?）。在結溫（Tvj?）為 25°C、柵源電壓（VGS?）為 +18V 的驅動條件下，BMF540 系列的芯片級典型 RDS(on)? 僅為 2.2 mΩ，即使在最高 175°C 的嚴苛結溫下，其典型值也僅漂移至 3.8 mΩ 至 3.9 mΩ 。這種極低的阻抗特性使得固態斷路器在常態導通時的功率損耗被降至最低，從而大幅減小了 BDU 內部的散熱系統體積（如水冷板或大型鋁制散熱器）。

納秒級開關動態與瞬態應力

SiC 材料的另一大優勢是其極小的寄生電容，這賦予了模塊超高速的開關能力。以 BMF540R12KHA3 為例，在 VDS?=800V 時，其輸入電容（Ciss?）為 33.6 nF，輸出電容（Coss?）為 1.26 nF，反向傳輸電容（Crss?，即米勒電容）僅為 0.07 nF 。輸出電容的存儲能量（Ecoss?）被抑制在 509 μJ 的極低水平 。

在 Tvj?=175°C 的極限工況下，配合 1.95 Ω 的超低內部柵極電阻（RG(int)?），該模塊的開通延遲時間（td(on)?）僅為 89 ns，上升時間（tr?）為 65 ns；關斷延遲時間（td(off)?）為 256 ns，下降時間（tf?）僅為 40 ns 。其對應的開通損耗（Eon?）為 36.1 mJ，關斷損耗（Eoff?）為 16.4 mJ 。

然而，這種極其陡峭的開關沿帶來了一把雙刃劍。極短的上升和下降時間意味著電路中將產生極高的電壓變化率（dv/dt）和電流變化率（di/dt）。在 10kV 甚至 1200V 的 SiC 系統中，開關瞬態的 dv/dt 通常高達 50 V/ns 甚至突破 100 V/ns 。在包含寄生電感（Lσ?，如 BMF540 模塊內部標稱的 30 nH ）和寄生電容的母線網絡中，如此劇烈的 dv/dt 和 di/dt 會引發強烈的電磁干擾（EMI）、諧振振蕩（Ringing）以及通過隔離屏障的共模瞬態位移電流 。

傳統去飽和（DESAT）檢測的盲區

在如此惡劣的電磁環境中，傳統的過流保護機制面臨著嚴峻挑戰。業界普遍依賴的去飽和（DESAT）檢測技術，通過監測 MOSFET 導通狀態下的漏源電壓（VDS?）來間接判斷短路。當短路發生時，漏極電流劇增導致 MOSFET 脫離線性區進入飽和區，VDS? 迅速攀升，觸發比較器動作并關斷柵極 。

為了防止上述高 dv/dt 開關瞬態產生的正常電壓尖峰導致 DESAT 電路誤觸發，設計人員必須在電路中加入消隱電容（Blanking Capacitor，Cdesat?），從而人為引入一段消隱時間（Blanking Time，tblk?）。消隱時間通常被設定為 1 到 2 微秒。然而，對于 SCWT 僅有 2-4 微秒的 SiC 器件而言，這 1-2 微秒的“視覺盲區”是致命的 。如果在 SiC MOSFET 剛導通時就發生硬短路（Hard Short Circuit），器件必須在毫無保護的狀態下硬扛巨大的熱耗散（如 BMF540 模塊在 175°C 結溫下允許的最大功率耗散 PD? 為 1563W 至 1951W，短路時將瞬間突破此極限），極易導致器件直接燒毀 。此外，SiC 器件由于制造工藝的限制，其閾值電壓（VGS(th)?，典型值 2.7V，范圍 2.3V-3.5V）和 RDS(on)? 存在較大的參數離散性和隨溫度的劇烈漂移，這進一步削弱了基于固定閾值的 DESAT 保護的可靠性 。

因此，固態 BDU 迫切需要一種非侵入式、具有超高帶寬、能夠直接測量母線絕對電流，并且完全不受高 dv/dt 噪聲干擾的傳感技術。TMR 傳感器的引入，正是為了填補這一保護機制的技術空白 。

磁阻傳感技術的量子躍遷：從霍爾效應到 TMR

為了深刻理解 TMR 傳感器相較于傳統解決方案的代際優勢，必須從凝聚態物理與磁學傳感機制的底層原理進行解構。長期以來，基于洛倫茲力（Lorentz Force）的霍爾效應（Hall Effect）傳感器主導了電力電子電流測量市場 。然而，隨著應用場景向兆赫茲（MHz）和百安培（A）級別的固態開關演進，霍爾傳感器的物理瓶頸日益凸顯。

霍爾效應的物理局限性

霍爾元件通過測量磁場對半導體載流子產生的橫向偏轉電壓（霍爾電壓 VH?）來間接計算電流大小 。這一機制存在幾個根本性的固有缺陷：

極低的內秉靈敏度： 標準的硅基（Si）或砷化鎵（GaAs）霍爾元件的輸出信號極其微弱，靈敏度通常僅為 15 mV/V 左右 。如此微弱的原始信號必須依賴片上高增益放大器（PGA）進行深度放大。

高水平的熱噪聲與 1/f 噪聲： 深度放大過程不可避免地放大了半導體電阻產生的熱噪聲（Johnson-Nyquist White Noise）。同時，霍爾器件容易受到熱機械應力的影響，其隨溫度變化的漂移系數（Temperature Drift）高達 -0.29 %/°C 。

帶寬妥協與斬波延遲： 為了消除不可避免的直流失調（DC Offset）和熱漂移，現代霍爾傳感器普遍采用動態正交失調消除技術（俗稱斬波或電流旋轉，Current Spinning）。這種復雜的模擬信號調制解調過程雖然改善了精度，但將傳感器的有效物理帶寬被嚴格限制在 1 MHz 至 1.5 MHz 的瓶頸范圍內 。在要求 50 ns 響應時間的 SiC 保護電路中，斬波帶來的相位延遲是完全無法接受的 。

TMR 的量子隧道效應機制

隧道磁阻（Tunnel Magnetoresistance, TMR）技術徹底摒棄了洛倫茲力機制，轉而利用自旋電子學（Spintronics）中的量子隧道效應進行磁場探測 。

TMR 傳感器的核心微觀功能單元是磁隧道結（Magnetic Tunnel Junction, MTJ）。MTJ 是一種由納米級厚度的多層金屬和介電材料交替堆疊而成的亞微米結構 。其基本結構可以簡化為“鐵磁層-絕緣勢壘層-鐵磁層”的三明治模型：

釘扎層（Pinned Layer / Reference Layer）： 這是一層合成反鐵磁體（Synthetic Antiferromagnet, SAF），其內部電子自旋的磁化方向在制造過程中被永久固定，對外部測量磁場完全免疫，從而為傳感器定義了一個恒定的基準參考軸 。

絕緣勢壘層（Tunnel Barrier）： 通常由厚度僅為 1 到 2 納米的氧化鎂（MgO）或氧化鋁（Al2O3）介電薄膜構成 。在經典電磁學中，絕緣體不允許電流通過；但在量子力學尺度下，電子有概率通過“量子隧穿”穿越這層勢壘。

自由層（Free Layer / Sensing Layer）： 該鐵磁層的磁化方向不受約束，能夠極其敏感地隨著母線電流產生的外部交變磁場發生線性、無磁滯的旋轉偏轉 。

當自由層與釘扎層的磁化方向因外部磁場作用而趨于平行（Parallel）時，由于自旋相關態密度的匹配，電子隧穿絕緣勢壘的概率達到最大，MTJ 呈現出極低阻態（Low-Resistive State） 。反之，當外部磁場迫使自由層磁化方向與釘扎層呈反平行（Anti-parallel）時，隧穿概率急劇下降，MTJ 切換至極高阻態（High-Resistive State） 。通過測量這種隧穿電阻的劇烈變化，即可精確反演出引發磁場變化的絕對電流值。

TMR 相對霍爾及其他磁阻（AMR/GMR）的性能碾壓

由于 TMR 效應直接依賴于量子態密度的調控，其磁阻變化率（MR Ratio）在室溫下可輕易超過 100% 甚至更高，這是各向異性磁阻（AMR，約 3%）和巨磁阻（GMR，約 12%）所無法企及的 。

這種巨大的微觀效應轉化到宏觀傳感器指標上，產生了顛覆性的性能代差：

驚人的原始靈敏度與輸出振幅： TMR 傳感器的本征靈敏度比傳統霍爾傳感器高出 10 到 50 倍 。在無需任何有源前置放大的情況下，TMR 探頭能夠直接輸出高達 3000 mV 的電壓信號（> 150 mV/V），是 AMR 的 20 倍、GMR 的 6 倍、霍爾元件（~15 mV/V）的近 10 倍以上 。

原生的高分辨率與超低功耗： 由于不需要復雜的運算放大器陣列來提取微弱信號，TMR 傳感器的外圍信號調理電路被大幅簡化 。這使得其本底分辨率可輕松超越原生 12 bit（無需數字過采樣）。更重要的是，功耗從霍爾器件的 5-20 mA 暴降兩到三個數量級，僅需 0.001~0.01 mA（甚至低至 200 nA 的休眠電流），極為契合分布式儲能節點和高密度 BDU 的熱管理需求 。

無與倫比的溫度穩定性： 前端傳感核心依靠納米級絕緣氧化層（如 MgO）而非半導體耗盡層工作，徹底根除了半導體載流子遷移率隨溫度劇烈波動的頑疾。TMR 的典型溫度漂移系數僅為 -0.13 %/°C（遠優于 AMR 的 -0.29 %/°C 和 GMR 的 -0.23 %/°C）。這保證了在 -40°C 至 150°C 的嚴苛汽車級（AEC-Q100 Grade 0）溫度跨度內，靈敏度誤差可控制在驚人的 ±2% 以內，零點漂移小于 ±0.5% 。

以下表格詳細量化了基于 TMR 技術與傳統霍爾傳感器的核心性能差異：

表 1：TMR 傳感器與霍爾傳感器核心技術參數對比矩陣

10MHz 極限帶寬與抗噪設計：重塑固態斷路器觸發邏輯

明確了 TMR 的微觀物理優勢后，我們便能深刻理解其在宏觀系統級——即固態電路斷路器（SSCB）保護機制中的顛覆性價值。SiC MOSFET 極短的短路耐受時間要求保護系統具備納秒級的反應神經，而這正是 TMR 技術以 10MHz 極限帶寬重塑觸發邏輯的核心舞臺。

消除“視覺盲區”，構建納秒級絕對響應

在最新的量產級設計中，以 Allegro ACS37100 系列為代表的 XtremeSense? TMR 電流傳感器，首次在商業化封裝內實現了從直流（DC）到 10 MHz 的驚人模擬帶寬 。這種帶寬突破徹底改變了固態 BDU 的保護范式：系統不再需要依賴引入致命“消隱時間”的 DESAT 間接保護，而是通過 TMR 直接、實時地凝視母線上的絕對電流 。

10 MHz 的極寬帶寬意味著傳感器捕獲電流突變的物理延遲被壓縮到了極致。測試表明，ACS37100 級別的 TMR 傳感器具有低至 50 納秒的階躍響應時間 。當固態 BDU 發生短路，母線電流以幾十 kA/μs 的速率飆升時，TMR 探頭內部的自由層自旋狀態能在皮秒級瞬間偏轉，電阻瞬變經由簡單的片內放大，直接轉化為模擬電壓信號。

為了實現最可靠的保護邏輯，高端 TMR 傳感器內部集成了超高速過流檢測（Overcurrent Detection, OCD）比較器與獨立的 FAULT 故障引腳 。設計人員可以通過外部編程或分壓電阻，精準設定一個電流觸發閾值。當母線電流在發生短路的最初幾十納秒內突破該閾值，F(xiàn)AULT 引腳會立即輸出低電平（開漏架構）中斷信號 。這一信號直接跳過主微控制器（MCU）的數字輪詢周期，以硬件級硬中斷的形式直接送達 SiC 隔離柵極驅動器（如 BTD25350 系列帶有米勒鉗位的驅動芯片 ）。

整個閉環流程——從短路發生、TMR 感知、產生 FAULT 信號、驅動芯片響應，再到柵極電壓泄放實現 SiC MOSFET 的“軟關斷（Soft Turn-off）”——總耗時被嚴格控制在 300 納秒以內 。這不僅遠遠小于 SiC 器件 2-4 微秒的災難性熔毀極限，甚至在電流攀升至器件峰值耐受能力（如 1080A）之前就將其“扼殺在搖籃中”，確保了固態 BDU 系統堅不可摧的安全性。

高 dv/dt 瞬變下的抗誤觸發與噪聲過濾機制

在 1200V SiC 模塊以高達 100 V/ns 的 dv/dt 進行開關切換時，高頻電壓跳變會通過母線與傳感器之間的寄生電容（Cparasitic?）注入巨大的共模位移電流。如果傳感器的抗擾度不足，這種位移電流將輕易淹沒真實的磁場信號，導致 FAULT 引腳輸出虛假的過流報警，引起固態斷路器誤跳閘，進而導致整車失去動力或電網節點意外脫網 。

為了在高功率瞬變場景下實現“百毒不侵”的觸發邏輯，基于 TMR 的高精度母線監測系統在芯片級和封裝/系統級引入了多維度的抗噪與濾波機制：

1. 共模瞬態抗擾度（CMTI）與全差分傳感架構

隔離型 TMR 傳感器在芯片設計層面進行了極端的共模隔離。例如，ACS37100 采用了支持 565 VRMS? 強化隔離的封裝（耐受 5kV 隔離測試達 60 秒），以物理絕緣阻斷母線高壓向低壓邏輯側的傳導 。更關鍵的是，它具備極高的共模瞬態抗擾度（CMTI），通常超過 100 kV/μs 。這意味著即使母線電壓以 100,000 V/μs 的駭人速度跳變，傳感器輸出端的噪聲峰值也被死死壓制在 100 mV 以下（持續時間 < 1μs），絕不會觸碰比較器的誤報閾值 。

這一卓越性能的底層支撐是全差分磁阻橋架構（Fully Differential Bridge Architecture） 。TMR 傳感器內部并非只有一個孤立的 MTJ 探頭，而是集成了兩組或四組通過惠斯通電橋（Wheatstone Bridge）對稱排列的 TMR 陣列 。當母線電流流經傳感器下方時，會在對稱的 TMR 陣列處產生方向相反的差分磁場；而外部的雜散磁場（如鄰近相位的串?dāng)_、電感漏磁或空間電磁風暴）則以均勻的“共模磁場”形式覆蓋整個芯片 。通過片內的高共模抑制比（CMRR）差分放大器相減，真實電流產生的差分信號被完美翻倍，而外部串?dāng)_的共模磁場噪聲被徹底對消 。這種結構使 TMR 傳感器實現了高達 -54 dB 的共模磁場抑制比（CMFRR），相當于對外部干擾具備了 90% 以上的免疫力 。

2. 系統級布局：狹縫母線（Slitted Busbar）的電容去耦設計

為了進一步從物理源頭切斷高 dv/dt 帶來的寄生電容耦合，系統設計工程師在非侵入式（Coreless）母線監測布局上進行了創新。針對額定電流高達數百甚至上千安培的 SiC 模塊（如 BMF540 模塊的 540A 連續電流），若將傳感器直接貼裝于寬大的平面銅排母線上，巨大的重疊面積將形成不可忽視的寄生電容 。

最新的優化方案是采用“狹縫母線（Slitted Busbar）”或“頸縮走線”拓撲 。在 TMR 傳感器正下方的銅排區域，人為地切割出細長的平行狹縫。這一巧妙的設計引導絕大部分電流繞過傳感器正下方，僅允許精確計算比例的微小電流流經傳感器底部的極窄銅箔 。這種布局不僅使電流產生的磁場在傳感器正下方發生極度聚攏，最大化了差分磁場耦合系數（提升靈敏度），同時因為正下方的銅排面積被大幅削減，使得母線與傳感器引腳之間的寄生電容（Cparasitic?）呈指數級下降 。容性耦合通路的切斷，從根本上消除了 dv/dt 誘發電壓尖峰的物理基礎，為 TMR 提供了一個極其純凈的電磁觀測窗口 。

3. 應對本征低頻噪聲：調制解調與頻譜搬移濾波

除了抵抗外部高頻 EMI，TMR 傳感器的微觀物理結構自身也會產生一種特殊的本底噪聲。與霍爾傳感器在全頻段呈現平坦的高熱噪聲（White Noise）不同，TMR 的噪聲功率譜密度（Noise Spectral Density）在低頻段呈現出典型的 1/f（閃爍，F(xiàn)licker）噪聲特性 。這種 1/f 噪聲源于絕緣氧化層（MgO）中的電荷俘獲/釋放效應以及熱磁化漲落，通常在 50 kHz 至 200 kHz 以下的頻段占據主導地位，而在更高頻段則迅速衰減并趨于極低的白噪聲平臺（如 250 pT/√Hz）。

在需要同時兼顧高頻短路保護和低頻微小泄漏電流監測（如檢測智能電網絕緣子老化或電池包微短路）的固態 BDU 應用中，低頻 1/f 噪聲會嚴重掩蓋數百納安（nA）至微安（μA）級別的真實故障信號 。

為了在保留 10 MHz 極限高頻帶寬的同時徹底濾除低頻本征噪聲，前沿的 TMR 信號調理采用高分辨率調制解調（Modulation-Demodulation / Chopping）技術 。其機制是在傳感器電源端或信號輸出端施加高頻交流調制信號，利用非線性混頻效應，將原本處于直流和低頻段的有效電流信號，整體“搬移”至遠離 1/f 噪聲的高頻載波頻段上 。在這一高頻區間，本底噪聲僅剩極微弱的白噪聲。隨后，通過鎖相放大器（Lock-in Amplifier）進行同步解調，并配合低通濾波器（LPF）將純凈的有效信號移回低頻，同時將 1/f 噪聲和高頻干擾徹底濾除 。測試表明，這種調制解調濾波機制能使 TMR 的信噪比（SNR）飆升至 77 dB，將分辨率推進至 100 nA 極限，且非線性誤差降至 0.045% 這一近乎完美的水平 。

這一套從芯片級差分抗擾、物理級電容去耦，再到算法級頻譜搬移的組合拳，使得 TMR 在高達 10MHz 的帶寬下，依舊能在 SiC 器件狂暴的電磁風暴中保持“清澈的目光”，徹底杜絕了高功率瞬變場景下的噪聲誤觸發。

數字化價值：多維傳感器融合與固態 BDU 的全息感知

如果說 10 MHz 的帶寬和納秒級響應賦予了 TMR 守護 SiC 器件物理底線的“反射神經”，那么其卓越的線性度、超低信噪比以及寬泛的量程，則為固態 BDU 打開了走向全面數字化與智能化管理（Digitalization Value）的大門。

在傳統的機電 BDU 時代，電流傳感器（通常是笨重的閉環霍爾或磁通門）僅僅是被動地將模擬信號送往簡單的比較器用于過流斷開。然而，新一代全集成 TMR 傳感器（例如 ACS37100 系列封裝內部件導體阻抗僅為極低的 1.2 mΩ）不僅輸出無損、高速的模擬信號，其在 10 MHz 全帶寬下僅有 26 mA RMS 的極低輸入?yún)⒖荚肼?。這種原生的高保真、低噪聲特性意味著，系統無需在模擬前端添加會引起相位延遲的厚重 RC 濾波器，TMR 信號可以直接接入車載 32 位多核安全微控制器（如 Infineon AURIX? TriCore? 或 Arm? Cortex? 架構）的高速 ADC 中進行高頻采樣與數字化映射 。

一旦高頻母線電流被無損數字化，固態 BDU 便完成了從“被動防御”向“全息狀態感知（State Awareness）”與“傳感器融合（Sensor Fusion）”的跨越。

1. 高頻諧波分析與動態安全工作區（SOA）管理

隨著 SiC 和 GaN 在電網和儲能 PCS（功率轉換系統）中的滲透率加深，開關頻率動輒達到 50 kHz 甚至數百 kHz。高頻開關會產生極其復雜的電流諧波，這些諧波在母線中回蕩，極易引發局部過熱或絕緣應力集中 。由于 TMR 具備 DC 至 10 MHz 的完整頻域捕捉能力，數字 BDU 可以在微秒尺度上真實重現這些高頻諧波 。

通過結合 32 位 MCU 內部的數字信號處理（DSP）單元，系統可對 TMR 數據流實時執行快速傅里葉變換（FFT），精準分析母線諧波成分。更具戰略意義的是，通過將 TMR 提供的實時電流（ID?）數據與高精度的母線電壓差信號相結合，數字 BDU 能夠以微秒級粒度計算出固態斷路器中 SiC MOSFET 承受的瞬時功率耗散（PD?）。結合模塊內部 NTC 熱敏電阻提供的基準溫度，MCU 內部運行的熱阻抗網絡模型（Thermal Impedance Model）可以實時推演并預判 SiC 芯片虛擬結溫（Tvj?）的變化軌跡。如果算法發現當前工作點正逼近 175°C 的熱熔毀紅線（如 BMF540 模塊的極限結溫 ），數字 BDU 可以在短路尚未發生前，主動向車載逆變器或充電機下發功率降額（Derating）指令，實施動態安全工作區（Dynamic SOA）管理，從而將災難化解于無形。

2. 預測性維護與微小健康狀態衰退識別

在許多采用“混合式固態斷路器（Hybrid SSCB）”架構的系統中，母線路徑上同時串聯了 SiC 固態開關與傳統機械接觸器，以兼顧零靜態功耗和物理隔離。機械接觸器在長期運行后，其銀合金觸點會不可避免地出現氧化、燒蝕，導致接觸回路電阻（Circuit Resistance）出現微歐（μΩ）級別的隱性增加 。

通過部署多維傳感器融合架構，數字 BDU 將 TMR 電流傳感器獲取的絕對電流數據、紅外/NTC 溫度傳感器提取的熱點數據以及母線兩端的高頻差分電壓數據送入擴展卡爾曼濾波（Extended Kalman Filter, EKF）算法中進行綜合研判 。由于 TMR 信號的非線性誤差極低（< 0.045%），系統能夠極為敏銳地捕捉到特定電流載荷下，觸點壓降偏離理論模型的極其微小的異常上升。實驗表明，該融合系統可以在信噪比 > 60 dB 的抗干擾表現下，快速識別（≤ 200 ms）并評估接觸器磨損或封裝內部鍵合線（Wire Bond）脫落引發的等效串聯電阻（ESR）劣化 。這種精確到微歐級別的預測性維護（Predictive Maintenance）能力，使得運維人員能夠在計劃外停電或車輛拋錨發生前數周，提前更換瀕臨失效的接觸器組件。

3. BMS 安時積分的“一芯多用”

數字化的另一重巨大商業價值在于系統的深度整合與降本增效。在電動汽車與獨立儲能電站（100MW 級別）中，電池管理系統（BMS）需要對進出電池包的每一庫侖電量進行極致精確的計量，以計算電池的荷電狀態（SoC）和健康狀態（SoH）。過去，這往往需要獨立的精密分流器與專用的 24 位 ADC 配合完成。

得益于主流 TMR 產品（如在 -40℃ 至 105℃ 全溫域內）表現出的行業領先的熱漂移特性和高達 6000 A 的巨大有效量程，TMR 徹底實現了“一芯多用” 。新一代雙路輸出設計的 TMR 架構中，一條高帶寬模擬鏈路（DC~10MHz）直接專用于納秒級的 SSCB 硬件防線；而另一條鏈路則通過內部數字總線（如 SPI 或隔離型差分數字接口），以高分辨率持續向 BMS 輸送經過溫度補償和線性度校準的電流數據，其精度足以滿足電力市場交易結算與嚴格計量認證的需求 。這不僅為高密度電池包節省了寶貴的空間（TMR 芯片尺寸可小至 0.5×0.5 mm2），更從架構底層消除了多余的傳感器物料成本，大幅提升了整車與微電網的商業競爭力 。

為了更直觀地展現 TMR 技術如何賦能數字 BDU 與傳感器融合架構，下表梳理了多維傳感器融合在固態配電網中的功能映射：

表 2：固態 BDU 中基于 TMR 的多維傳感器融合與數字化價值映射矩陣

總結

在邁向 800V 及更高壓架構的電氣化征程中，基于 SiC MOSFET 的固態斷路器（SSCB）正逐步取代脆弱且遲緩的機電繼電器，重塑新一代電池斷路單元（BDU）的物理形態。然而，SiC 器件極高的功率密度與脆弱的短路耐受能力之間存在尖銳矛盾。傳統基于去飽和（DESAT）檢測和霍爾效應的電流傳感方案，受限于消隱時間的“視覺盲區”、帶寬瓶頸以及熱漂移頑疾，已無法在這場微秒級生死競速中提供可靠保障。

隧道磁阻（TMR）技術的全面引入，不僅是材料科學的勝利，更是底層物理機制的量子躍遷。通過利用自旋相關電子隧穿絕緣勢壘的量子幾率變化，TMR 傳感器打破了洛倫茲力的枷鎖。其高達 10 MHz 的極致帶寬與 50 納秒的階躍響應，徹底清除了短路保護的延時盲區，將原本命懸一線的 SiC 保護周期壓縮至安全閾值內；其獨特的全差分傳感橋設計與創新的狹縫母線去耦布局，結合先進的頻譜搬移濾波算法，構筑了固若金湯的共模瞬態抗擾度（CMTI），完美過濾了由高頻 dv/dt 瞬變引發的災難性電磁串?dāng)_與虛假報警。

更為深遠的是，TMR 傳感器無與倫比的線性度與低頻低噪特性，為固態 BDU 注入了無窮的“數字化價值”。高保真的電流數據被送入強大的安全微處理器中，通過與電壓、溫度等信號的多維“傳感器融合”，數字 BDU 實現了從單一短路熔斷向高頻諧波診斷、動態安全工作區（SOA）管理、接觸器預測性衰退分析以及高精度 BMS 安時積分的全息進化。這場由 TMR 磁阻技術領銜的底層傳感器革命，正以無可辯駁的技術代差，護航全球能源分配架構向高頻、高壓、全固態時代的浩蕩跨越。
