【現象描述】

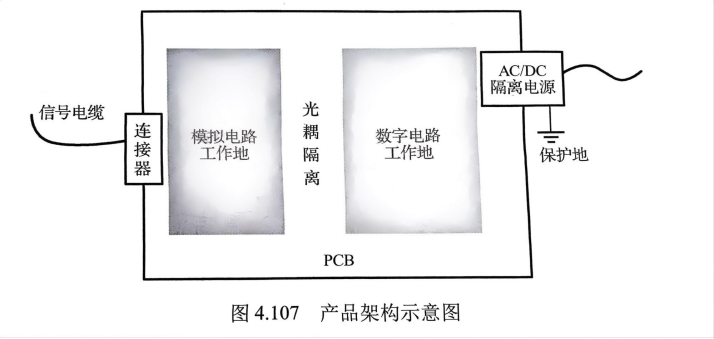

某一工業產品的產品架構示意圖如圖4.107所示。

該產品只有一塊電路板，外殼是塑料殼，電源端子附近有專門的接地端子。電路板電路分為模擬電路部分和數字電路部分，之間采用光電耦合器隔離。因?yàn)樵摦a(chǎn)品的信號電纜長度大于3m，所以除了電源接口，信號接口也要進行IEC61000-4-4標準規定的EFT/B等抗擾度測試。其中在信號接口上的EFT/B測試要求是±1kV,電源接口上的EFT/B測試要求是±2kV。在測試時發現，信號接口在進行±500VEFT/B測試時就出現電路不正?，F(xiàn)象。經過分析，出現不正常的電路是PCB 中的數字電路部分。

【原因分析】

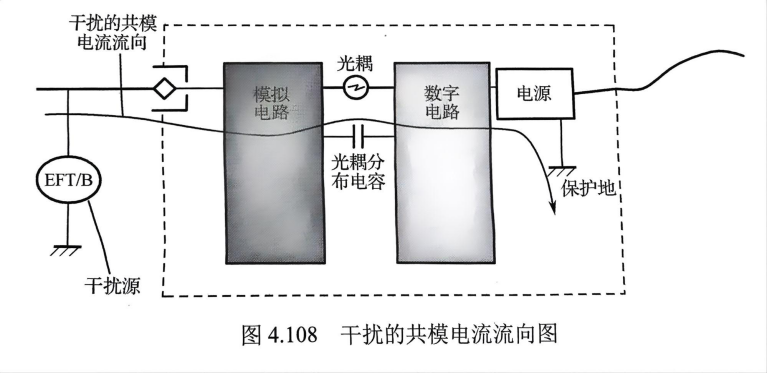

要分析此問題，首先從光電耦合器談起。由本章介紹可以看到，一個光耦兩端的寄生電容一般是2pF, 是不能忽略不計的。本案例產品中因?yàn)楣怦畹臄?shù)量是5個，所以數字地與模擬地之間存在2pF×5=10pF的總寄生電容。正是由于寄生電容的存在，使得EFT/B干擾的共模電 流從信號電纜接口流入被光耦隔離的數字電路。干擾的共模電流流向圖如圖4.108所示。

在圖4.108中箭頭曲線表示 EFT/B干擾的共模電流流向，由于光耦分布電容的存在，共模電流會經過光耦，流經數字電路，可見被光耦隔離的數字電路部分是受到EFT/B 共模電流的影響的，當共模電流流過時，如果數字電路的地平面存在較大的地阻抗(如地平面不完整、 過孔太多等),那么地平面上就會產生較高的壓降。該壓降超過一定程度時，電路就會受影響。

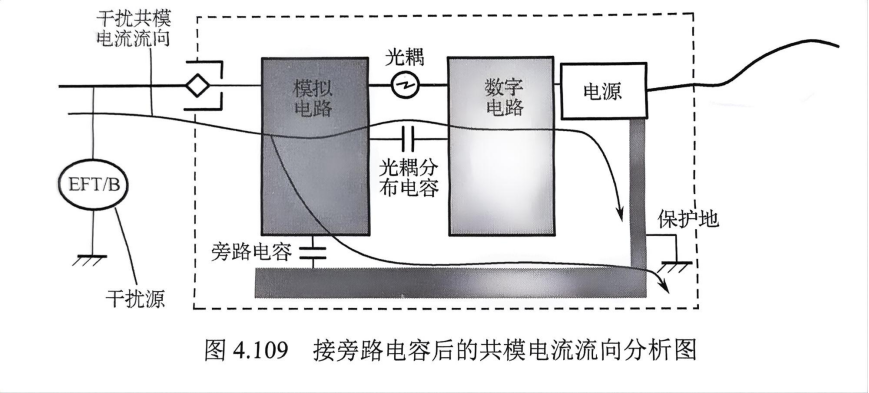

分析到這里，大概清楚了電路受干擾的區域，即共模電流流經的區域。如果共模電流不流經數字電路部分或只有很小一部分共模電流流經數字電路部分，那么產品在測試時出錯的可能就會降低。按這個思路，在模擬電路的工作地與產品的接地端之間接旁路電容(如10nF), 再進行測試，發現可以通過±1kV的EFT/B測試。再來看看在這種情況下，EFT/B的干擾共模電流路徑與最初的情況相比發生了什么改變。圖4.109是接旁路電容后的共模電流流向分析圖。

從圖中可以清楚地看到，EFT/B干擾的共模電流路徑已經有所改變，即多了一條共模電流的路徑。同時，由于10nF的旁路電容遠遠大于10pF的結電容，旁路電容接地阻抗較低，使大部分的EFT/B干擾共模電流從旁路電容流向參考接地板，從而使流經數字電路的共模電流大大減小，數字電路受到了保護，產品EFT/B抗干擾度水平大大提高。

【處理措施】

按照以上的分析及測試結果，在模擬電路工作地(AGND)與保護地(PGND)之間接旁 路電容，容值為10nF。當然，雖然解決本案例所提及問題的方法有多種(如數字電路入口的 信號做濾波處理、優化數字電路地平面等),但是此方法最簡單。

【思考與啟示】

● 被隔離的地不能單獨懸空，若產品為金屬外殼，則一定要接到機殼或通過旁路電容接到機殼；若產品為塑料外殼，則一定要接到保護地端子或通過旁路電容接到保護地端子或接到PCB中另一個地。如果有特殊原因不能這樣處理，那么所有的信號都要進行 濾波處理。

● 本案例隔離采用的是光耦，采用變壓器隔離、磁隔離等方式的電路同樣也可以參考本案例的解決方法。

以上案例來自EMC領域知名專家-鄭老師《EMC設計分析方法與風險評估技術》著作內容其一案例！
