引言

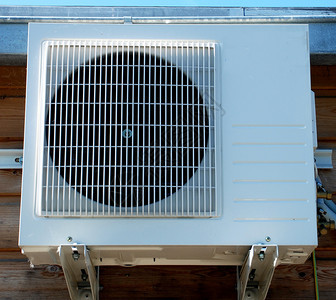

現代變頻空調普遍采用永磁同步電機（PMSM）驅動壓縮機，其核心的矢量控制算法對電流采樣系統的性能提出了高要求。開環霍爾電流傳感器因其非接觸測量、高帶寬和天然電氣隔離等優勢，成為此類應用中的常用方案。本文將圍繞AN1V PB301系列電流傳感器，探討其在空調壓縮機驅動系統中的具體應用。

一、器件核心特性

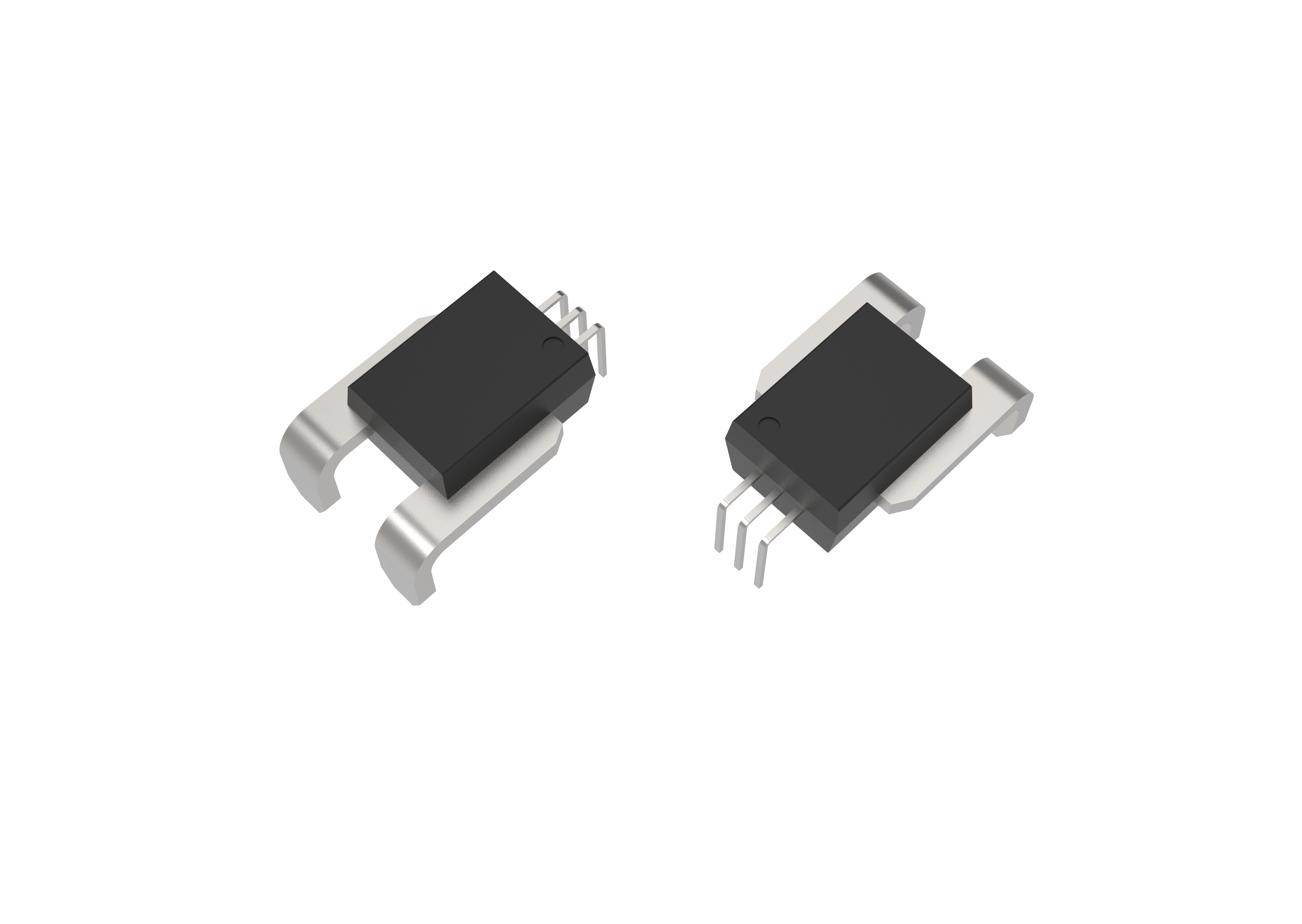

AN1V PB301系列是一款開環霍爾電流傳感器，采用集成的一體化設計，以及全自動的生產工藝，保證產品的性能好、溫漂低，一致性好，穩定性和可靠性高，適用于直流、交流及脈沖電流的精確測量。

1.1 關鍵性能指標

• 精度：在標準室溫（25°C）下，測量精度可達±1%；在工業級寬溫范圍（-40°C至85°C）內，精度保證為±2%。
• 動態響應：-3dB帶寬為250 kHz，典型響應時間僅為2.5 μs，能夠有效跟蹤高頻PWM開關信號。
• 供電與輸出：采用3.3V單電源供電，輸出為比例式模擬電壓信號，便于與主流微控制器的ADC接口直接連接。
• 電氣隔離：原邊（高壓側）與副邊（低壓側）之間具備高達4.8kV AC的隔離耐壓能力，確保了系統的安全性和抗干擾性。
• 工作溫度：根據具體型號不同，最高操作溫度可分為150°C、125°C和85°C三檔，以適應不同的熱設計需求。

1.2 產品系列概覽

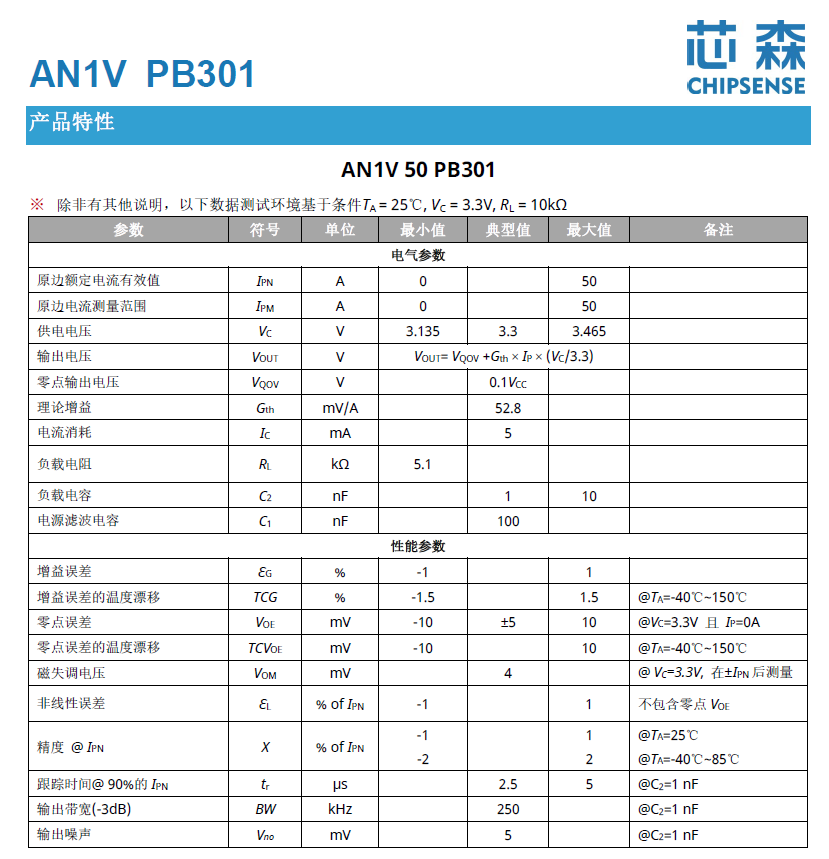

該系列提供多種額定電流（IPN）選項，覆蓋從±50A到±300A的范圍，其關鍵參數如下表所示：

二、應用挑戰與應對策略

2.1 滿足矢量控制的精度需求

PMSM的高效運行依賴于精確的d-q軸電流解耦控制。任何電流采樣誤差都會直接轉化為轉矩波動，影響能效和運行平穩性。該系列傳感器在室溫下的±1%精度以及250kHz的高帶寬，足以準確捕捉變頻器輸出的PWM電流波形及其諧波，為控制環路提供高質量的反饋信號。

2.2 應對寬溫域工作環境

空調設備需在極寒或酷暑等嚴苛環境下可靠運行。傳感器必須在整個工作溫度范圍內保持性能穩定。其明確的全溫區±2%精度指標，為此類應用提供了確定性保障。在選型時，需結合壓縮機驅動板的實際散熱條件，選擇具有足夠溫度裕量的型號。

2.3 實現快速過流保護

壓縮機啟動或遭遇機械故障（如堵轉）時，會產生數倍于額定值的沖擊電流。保護電路必須在極短時間內（通常在幾個微秒內）做出反應。得益于2.5μs的快速響應能力，該傳感器能及時反映電流的瞬態尖峰，為功率半導體器件（如IGBT）提供有效的硬件級保護。

三、工程實施要點

3.1 型號選擇原則

合理的選型是系統可靠性的第一步：

1. 評估峰值電流：確定壓縮機在所有可能工況（特別是啟動和最大負載）下的最大瞬時電流。
2. 確定額定電流：所選傳感器的IPN應大于此峰值電流，并保留適當?shù)脑O(shè)計裕量（通常為1.2至1.5倍）。
3. 校核熱環境：分析PCB上傳感器安裝點的預期最高溫度，確保其不超過所選型號的最高操作溫度限制。對于空間緊湊或高功率密度的設計，應優先考慮150°C或125°C的高溫型號。

3.2 硬件電路設計

為充分發揮器件性能，外圍電路設計至關重要：

• 電源去耦：在電源引腳附近放置一個100nF的陶瓷電容，以抑制電源噪聲。
• 負載配置：推薦使用5.1kΩ的負載電阻?？稍谳敵龆瞬⒙?lián)約1nF的電容以優化信噪比，但需注意這會輕微影響響應速度。
• PCB布局：
  • 傳感器應遠離IGBT/IPM模塊等強電磁干擾源。
  • 模擬輸出信號走線應盡可能短，并考慮使用雙絞線或屏蔽措施。
  • 模擬地（AGND）與功率地（PGND）應采用單點連接策略，避免地電位差引入共模噪聲。

3.3 軟件層面的優化

在系統軟件中加入簡單的校準邏輯可進一步提升整體精度：

• 零點校準：在系統上電且無電流流過時，采集并記錄輸出電壓的平均值，作為零點偏移進行實時補償。
• 增益校準：在生產測試環節，可通過注入已知電流對增益進行微調，以消除器件批次間的微小差異。

結論

AN1V PB301系列電流傳感器憑借其優異的精度、快速的動態響應、可靠的電氣隔離以及針對不同熱環境的型號劃分，能夠很好地契合變頻空調壓縮機驅動系統的技術要求。通過嚴謹?shù)倪x型、規范的硬件設計以及必要的軟件校準，可以構建出一個高性能、高魯棒性的電流檢測子系統，為空調的高效、靜音和可靠運行奠定基礎。
