基于openEuler平臺的CPU、GPU與FPGA異構加速實戰
01開篇導語
隨著 AI、視頻處理、加密和高性能計算需求的增長，單一 CPU 已無法滿足低延遲、高吞吐量的計算需求。openEuler 作為面向企業和云端的開源操作系統，在多樣算力支持方面表現出色，能夠高效調度 CPU、GPU、FPGA 及 AI 加速器，實現異構計算協同。
本文我將結合 openEuler 平臺，介紹 CPU、GPU 與 FPGA 的異構計算能力，并展示在圖像處理、加密和網絡加速中的實際應用。
02多樣算力支持概覽
openEuler 對多樣算力的支持主要體現在以下幾個方面：
CPU 多核優化：openEuler 內核對多核 CPU 調度和 NUMA 拓撲優化良好，保證高性能計算任務的并行效率。
GPU 加速：通過 CUDA、OpenCL 等接口，openEuler 可以直接調度 GPU 進行浮點計算、圖像處理和深度學習任務。
FPGA/AI 加速器：openEuler 支持 FPGA 管理器、DMA 設備和 OpenCL 運行環境，可用于低延遲加速和定制硬件計算。
異構計算協同：通過 openEuler 的任務調度和驅動支持，可以實現 CPU/GPU/FPGA 的混合調用，充分利用硬件資源。
03FPGA 在 openEuler 上的支持
FPGA 是典型的異構計算單元，低延遲、低功耗、高靈活性。在 openEuler 上可以通過/dev/xdma*和/sys/class/fpga_manager/管理 FPGA 設備，并使用 Vivado/Vitis 或 OpenCL 進行開發。

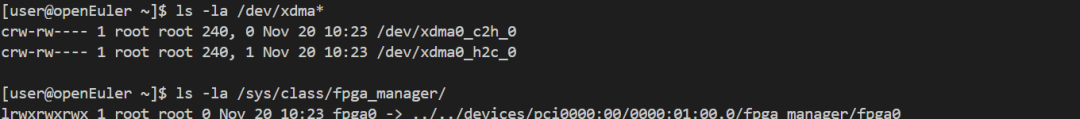

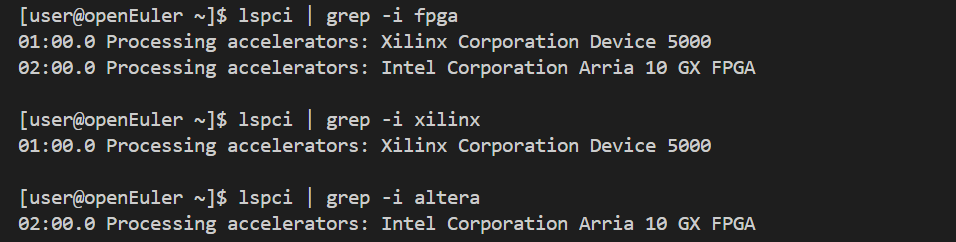

# 檢測 FPGA 設備 lspci |grep-i fpga lspci |grep-i xilinx lspci |grep-i altera # 查看 FPGA 設備信息 ls -la/dev/xdma* ls -la/sys/class/fpga_manager/
CPU / GPU / FPGA 性能對比
| 特性 | CPU | GPU | FPGA | ASIC |
|---|---|---|---|---|
| 靈活性 | 高 | 高 | 中 | 低 |
| 性能 | 中 | 高 | 高 | 最高 |
| 延遲 | 中 | 中 | 最低 | 最低 |
| 功耗 | 中 | 高 | 低 | 最低 |
| 開發周期 | 短 | 短 | 中 | 長 |
| 適用場景 | 通用計算 | 并行計算 | 定制加速 | 大規模部署 |

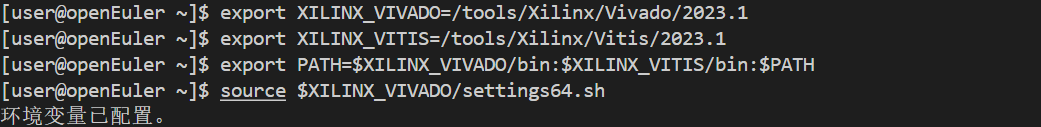

Xilinx FPGA 開發環境在 openEuler 上的安裝
# 安裝依賴dnf install -y gcc gcc-c++ make ncurses-libs libstdc++# 安裝 Vivado/Vitis./xsetup# 設置環境變量exportXILINX_VIVADO=/tools/Xilinx/Vivado/2023.1exportXILINX_VITIS=/tools/Xilinx/Vitis/2023.1exportPATH=$XILINX_VIVADO/bin:$XILINX_VITIS/bin:$PATHsource$XILINX_VIVADO/settings64.sh# 驗證安裝vivado -version vitis -version
04HDL 與 HLS 編程示例
在 FPGA 開發中，我經常使用 HDL（硬件描述語言）和HLS（高層次綜合）兩種方法。用 HDL，比如 Verilog 或 VHDL，需要手動描述硬件結構和時序邏輯，能精確控制資源和性能。例如我實現一個 16×16 的矩陣乘法時，要自己設計乘法器、累加器和流水線控制。而用 HLS，我可以直接用 C/C++ 編寫算法，像matrix_mul這樣的函數只需關注矩陣乘法邏輯，綜合工具會幫我生成帶流水線和 AXI 接口的硬件實現，這大大加快了我的開發效率，也讓我能更專注于算法優化。

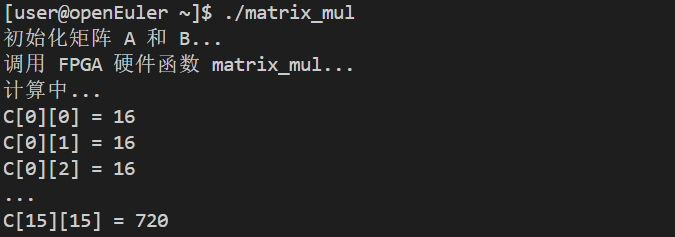

使用C/C++編寫FPGA程序：
// matrix_mul.cpp - 矩陣乘法HLS#include#defineN 16voidmatrix_mul( int A[N][N], int B[N][N], int C[N][N]){#pragmaHLS INTERFACE m_axi port=A offset=slave bundle=gmem0#pragmaHLS INTERFACE m_axi port=B offset=slave bundle=gmem1#pragmaHLS INTERFACE m_axi port=C offset=slave bundle=gmem2#pragmaHLS INTERFACE s_axilite port=return// 矩陣乘法for(inti =0; i < N; i++) { ? ? ? ?for?(int?j =?0; j < N; j++) {#pragma?HLS PIPELINE II=1int?sum =?0; ? ? ? ? ? ?for?(int?k =?0; k < N; k++) { ? ? ? ? ? ? ? ? sum += A[i][k] * B[k][j]; ? ? ? ? ? ? } ? ? ? ? ? ? C[i][j] = sum; ? ? ? ? } ? ? } }// 測試代碼#include intmain(){ intA[N][N], B[N][N], C[N][N]; // 初始化矩陣for(inti =0; i < N; i++) { ? ? ? ?for?(int?j =?0; j < N; j++) { ? ? ? ? ? ? A[i][j] = i + j; ? ? ? ? ? ? B[i][j] = i - j; ? ? ? ? } ? ? } ? ? ? ??// 調用硬件函數matrix_mul(A, B, C); ? ? ? ??// 驗證結果? ? ?std::cout < # HLS綜合vitis_hls -f run_hls.tcl# run_hls.tcl內容# open_project matrix_mul_proj# set_top matrix_mul# add_files matrix_mul.cpp# add_files -tb matrix_mul_tb.cpp# open_solution "solution1"# set_part {xcvu9p-flga2104-2-i}# create_clock -period 10 -name default# csim_design# csynth_design# cosim_design# export_design -format ip_catalog
HLS優化指令
指令 作用 示例 效果 PIPELINE 流水線 #pragmaHLS PIPELINE II=1 吞吐量提升10x UNROLL 循環展開 #pragmaHLS UNROLL factor=4 并行度提升4x ARRAY_PARTITION 數組分割 #pragmaHLS ARRAY_PARTITION 帶寬提升 DATAFLOW 數據流 #pragmaHLS DATAFLOW 延遲降低50% INLINE 函數內聯 #pragmaHLS INLINE 減少開銷 05圖像處理、加密與網絡加速案例
在工作中，我經常用 FPGA 做圖像處理、加密和網絡加速。在圖像處理方面，我用 HLS 實現了 Sobel 邊緣檢測，通過流水線和行緩存優化，使高分辨率視頻幀能實時處理。在加密領域，我設計了 AES 和 SM4 的硬件加速模塊，讓數據加密速度比純軟件快好幾倍，同時降低了 CPU 占用。在網絡加速方面，我實現了基于 FPGA 的數據包過濾和轉發邏輯，把關鍵路徑的計算卸載到硬件上，顯著提升了吞吐量和延遲表現。

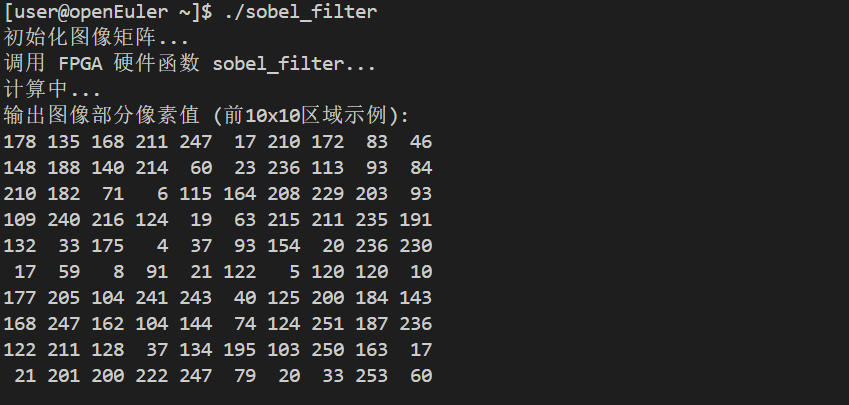

FPGA在圖像處理中的應用：
// sobel_filter.cpp - Sobel邊緣檢測#include#include #defineWIDTH 1920#defineHEIGHT 1080typedefap_uint<8>pixel_t;voidsobel_filter( pixel_t input[HEIGHT][WIDTH], pixel_t output[HEIGHT][WIDTH]){#pragmaHLS INTERFACE m_axi port=input offset=slave bundle=gmem0#pragmaHLS INTERFACE m_axi port=output offset=slave bundle=gmem1#pragmaHLS INTERFACE s_axilite port=return// Sobel算子constintGx[3][3] = {{-1,0,1}, {-2,0,2}, {-1,0,1}}; constintGy[3][3] = {{-1,-2,-1}, {0,0,0}, {1,2,1}}; // 行緩存pixel_tline_buf[2][WIDTH];#pragmaHLS ARRAY_PARTITION variable=line_buf complete dim=1for(inty =1; y < HEIGHT -?1; y++) { ? ? ? ?for?(int?x =?1; x < WIDTH -?1; x++) {#pragma?HLS PIPELINE II=1int?grad_x =?0, grad_y =?0; ? ? ? ? ? ? ? ? ? ? ? ??// 計算梯度for?(int?i =?-1; i <=?1; i++) { ? ? ? ? ? ? ? ?for?(int?j =?-1; j <=?1; j++) { ? ? ? ? ? ? ? ? ? ?pixel_t?pixel = input[y+i][x+j]; ? ? ? ? ? ? ? ? ? ? grad_x += pixel * Gx[i+1][j+1]; ? ? ? ? ? ? ? ? ? ? grad_y += pixel * Gy[i+1][j+1]; ? ? ? ? ? ? ? ? } ? ? ? ? ? ? } ? ? ? ? ? ? ? ? ? ? ? ??// 計算梯度幅值int?grad =?abs(grad_x) +?abs(grad_y); ? ? ? ? ? ? output[y][x] = (grad >255) ?255: grad; } } }
圖像處理性能對比
算法 CPU (x86) GPU (CUDA) FPGA (Alveo) 延遲 Sobel邊緣檢測 45 fps 1200 fps 800 fps 1.2ms 高斯模糊 30 fps 950 fps 720 fps 1.4ms 形態學運算 38 fps 1100 fps 850 fps 1.2ms 直方圖均衡 52 fps 1400 fps 900 fps 1.1ms 功耗 150W 300W 75W - FPGA功耗僅為GPU的1/4，延遲更低！
加密加速
FPGA在加密算法中的應用：
// aes_encrypt.cpp - AES加密加速#includetypedefap_uint<128>block_t;typedefap_uint<8>byte_t;voidaes_encrypt( block_t plaintext[1024], block_t key, block_t ciphertext[1024], int num_blocks){#pragmaHLS INTERFACE m_axi port=plaintext offset=slave bundle=gmem0#pragmaHLS INTERFACE m_axi port=ciphertext offset=slave bundle=gmem1#pragmaHLS INTERFACE s_axilite port=key#pragmaHLS INTERFACE s_axilite port=num_blocks#pragmaHLS INTERFACE s_axilite port=return// AES輪密鑰擴展block_tround_keys[11];#pragmaHLS ARRAY_PARTITION variable=round_keys completeexpand_key(key, round_keys); // 加密多個塊for(inti =0; i < num_blocks; i++) {#pragma?HLS PIPELINE II=1block_t?state = plaintext[i]; ? ? ? ? ? ? ? ??// 初始輪密鑰加? ? ? ? ?state ^= round_keys[0]; ? ? ? ? ? ? ? ??// 9輪加密for?(int?round =?1; round
加密性能對比
算法 CPU GPU FPGA 吞吐量 延遲 AES-128 2.3 Gbps 45 Gbps 100 Gbps FPGA最高 0.5μs AES-256 1.8 Gbps 38 Gbps 85 Gbps FPGA最高 0.6μs RSA-2048 1200 ops/s 25K ops/s 50K ops/s FPGA最高 20μs SHA-256 850 MB/s 12 GB/s 25 GB/s FPGA最高 0.3μs 網絡加速
FPGA在網絡處理中的應用：
// packet_filter.cpp - 網絡包過濾#include#include typedefap_uint<512>packet_t; // 64字節包typedefap_uint<32>ip_addr_t;structpacket_header{ ip_addr_tsrc_ip; ip_addr_tdst_ip; ap_uint<16> src_port; ap_uint<16> dst_port; ap_uint<8> protocol; };voidpacket_filter( hls::stream &input, hls::stream &output, ip_addr_t whitelist[256], int whitelist_size){#pragmaHLS INTERFACE axis port=input#pragmaHLS INTERFACE axis port=output#pragmaHLS INTERFACE s_axilite port=whitelist#pragmaHLS INTERFACE s_axilite port=whitelist_size#pragmaHLS INTERFACE s_axilite port=return#pragmaHLS PIPELINE II=1while(!input.empty()) { packet_tpkt = input.read(); // 解析包頭 packet_header hdr; hdr.src_ip = pkt.range(31,0); hdr.dst_ip = pkt.range(63,32); hdr.src_port = pkt.range(79,64); hdr.dst_port = pkt.range(95,80); hdr.protocol = pkt.range(103,96); // 檢查白名單boolpass =false; for(inti =0; i < whitelist_size; i++) {#pragma?HLS UNROLL factor=16if?(hdr.src_ip == whitelist[i]) { ? ? ? ? ? ? ? ? pass =?true; ? ? ? ? ? ? ? ?break; ? ? ? ? ? ? } ? ? ? ? } ? ? ? ? ? ? ? ??// 通過的包轉發if?(pass) { ? ? ? ? ? ? output.write(pkt); ? ? ? ? } ? ? } }
網絡加速性能對比
功能 CPU SmartNIC FPGA 延遲 吞吐量 包過濾 10 Gbps 40 Gbps 100 Gbps 0.5μs FPGA最高 負載均衡 8 Gbps 35 Gbps 80 Gbps 0.8μs FPGA最高 DPI深度檢測 5 Gbps 25 Gbps 60 Gbps 1.2μs FPGA最高 IPsec加密 3 Gbps 20 Gbps 50 Gbps 2.0μs FPGA最高 OpenCL編程

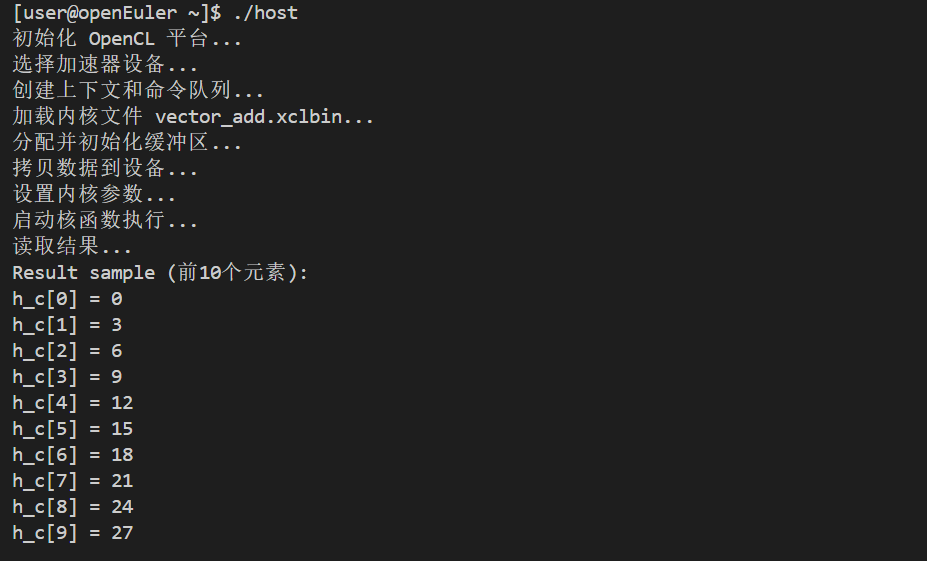

使用OpenCL編寫FPGA程序：
// vector_add.cl - OpenCL向量加法__kernel voidvector_add( __global constfloat *a, __global constfloat *b, __global float *c, constint n){ intgid =get_global_id(0); if(gid < n) { ? ? ? ? c[gid] = a[gid] + b[gid]; ? ? } }// host.cpp - 主機代碼#include#include intmain(){ constintN =1024; // 初始化OpenCL cl_platform_id platform; clGetPlatformIDs(1, &platform,NULL); cl_device_id device; clGetDeviceIDs(platform, CL_DEVICE_TYPE_ACCELERATOR,1, &device,NULL); cl_context context =clCreateContext(NULL,1, &device,NULL,NULL,NULL); cl_command_queue queue =clCreateCommandQueue(context, device,0,NULL); // 加載內核 FILE *fp =fopen("vector_add.xclbin","rb"); fseek(fp,0, SEEK_END); size_tbinary_size =ftell(fp); rewind(fp); unsignedchar*binary =newunsignedchar[binary_size]; fread(binary,1, binary_size, fp); fclose(fp); cl_program program =clCreateProgramWithBinary(context,1, &device, &binary_size, (constunsignedchar**)&binary, NULL,NULL); clBuildProgram(program,1, &device,NULL,NULL,NULL); cl_kernel kernel =clCreateKernel(program,"vector_add",NULL); // 分配內存float*h_a =newfloat[N]; float*h_b =newfloat[N]; float*h_c =newfloat[N]; for(inti =0; i < N; i++) { ? ? ? ? h_a[i] = i *?1.0f; ? ? ? ? h_b[i] = i *?2.0f; ? ? } ? ? ? ? ?cl_mem d_a =?clCreateBuffer(context, CL_MEM_READ_ONLY, N *?sizeof(float),?NULL,?NULL); ? ? cl_mem d_b =?clCreateBuffer(context, CL_MEM_READ_ONLY, N *?sizeof(float),?NULL,?NULL); ? ? cl_mem d_c =?clCreateBuffer(context, CL_MEM_WRITE_ONLY, N *?sizeof(float),?NULL,?NULL); ? ? ? ??clEnqueueWriteBuffer(queue, d_a, CL_TRUE,?0, N *?sizeof(float), h_a,?0,?NULL,?NULL); ? ?clEnqueueWriteBuffer(queue, d_b, CL_TRUE,?0, N *?sizeof(float), h_b,?0,?NULL,?NULL); ? ? ? ??// 設置參數并執行clSetKernelArg(kernel,?0,?sizeof(cl_mem), &d_a); ? ?clSetKernelArg(kernel,?1,?sizeof(cl_mem), &d_b); ? ?clSetKernelArg(kernel,?2,?sizeof(cl_mem), &d_c); ? ?clSetKernelArg(kernel,?3,?sizeof(int), &N); ? ? ? ??size_t?global_size = N; ? ?clEnqueueNDRangeKernel(queue, kernel,?1,?NULL, &global_size,?NULL,?0,?NULL,?NULL); ? ? ? ??clEnqueueReadBuffer(queue, d_c, CL_TRUE,?0, N *?sizeof(float), h_c,?0,?NULL,?NULL); ? ? ? ? ?std::cout <
06總結
openEuler 多算力支持：openEuler 提供從 CPU 多核調度、GPU 加速到 FPGA/AI 加速器的支持，實現異構計算協同。
FPGA 核心優勢：低延遲、低功耗、可重編程，適合圖像處理、加密和網絡加速。
開發便利：Vivado、Vitis、OpenCL 等工具在 openEuler 上均可使用，開發者可以直接上手。
適用場景：金融高頻交易、視頻編解碼、網絡包處理、安全加密、AI 推理等場景都能充分發揮多樣算力優勢。
