可拉伸觸覺傳感器對于機器人仿生皮膚實現環境交互和多模態感知至關重要。然而，傳統的二維傳感器受限于平面架構，難以在滑動等動態交互中解析復雜的3D觸覺信息，且現有的3D曲面?zhèn)鞲衅髦圃齑蠖嘁蕾?lài)于復雜的轉移打印技術，面臨規模化量產的巨大挑戰。電子科技大學黃振龍及林淵等研究團隊在《Advanced Materials》上發表了題為“Three-Dimensional Stretchable Tactile Sensors for Robotic Bionic Skin”的研究論文。該研究受鱷魚皮膚3D褶皺表皮的啟發，提出了一種將3D打印、材料創新與激光直寫技術相結合的全新策略，直接在3D基底上構建可拉伸觸覺傳感器陣列及無縫多層互連。該系統實現了低于0.5毫秒的響應時間和高達473.33 Hz的運行頻率，并在亞米級薄膜上集成了900個傳感器，結合深度學習實現了對復雜圖案100%的識別準確率。

圖注說明

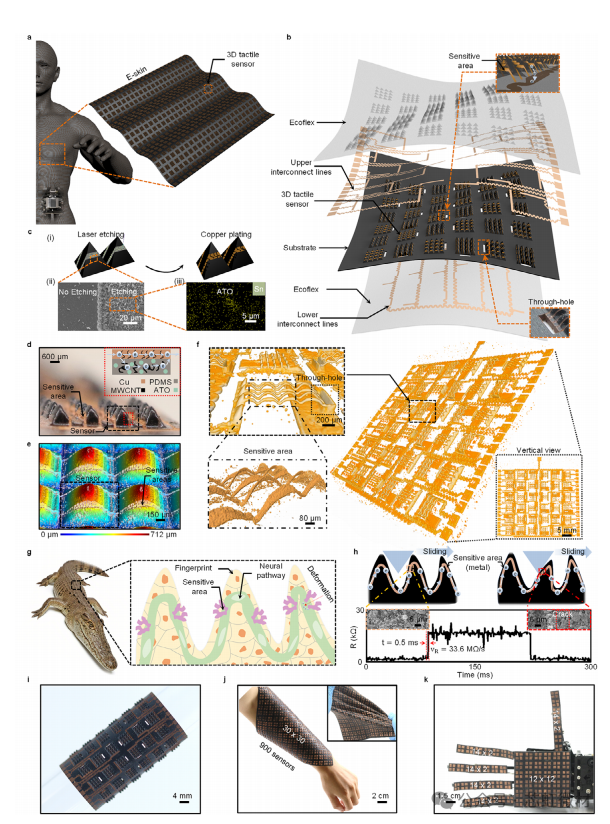

圖 1：固有3D曲面電子皮膚的設計與制造。(a) 用于機器人應用的大面積仿生皮膚示意圖；(b) 具有多層架構的3D觸覺傳感器示意圖，顯示了層間通過通孔的電氣互連；(c) 在3D曲面上原位生長金屬傳感層的示意圖；(d) 3D觸覺傳感器的顯微照片；(e) 3D觸覺傳感器的激光掃描共聚焦顯微鏡圖像；(f) 復雜3D結構的高分辨率X射線圖像；(g) 鱷魚表皮斑點示意圖；(h) 傳感器對滑動運動響應的示意圖；(i) 3D觸覺傳感器在圓柱形表面彎曲的圖像；(j) 大面積傳感器陣列及處于拉伸變形下的陣列圖像；(k) 集成到機械手上的3D觸覺傳感器圖像。

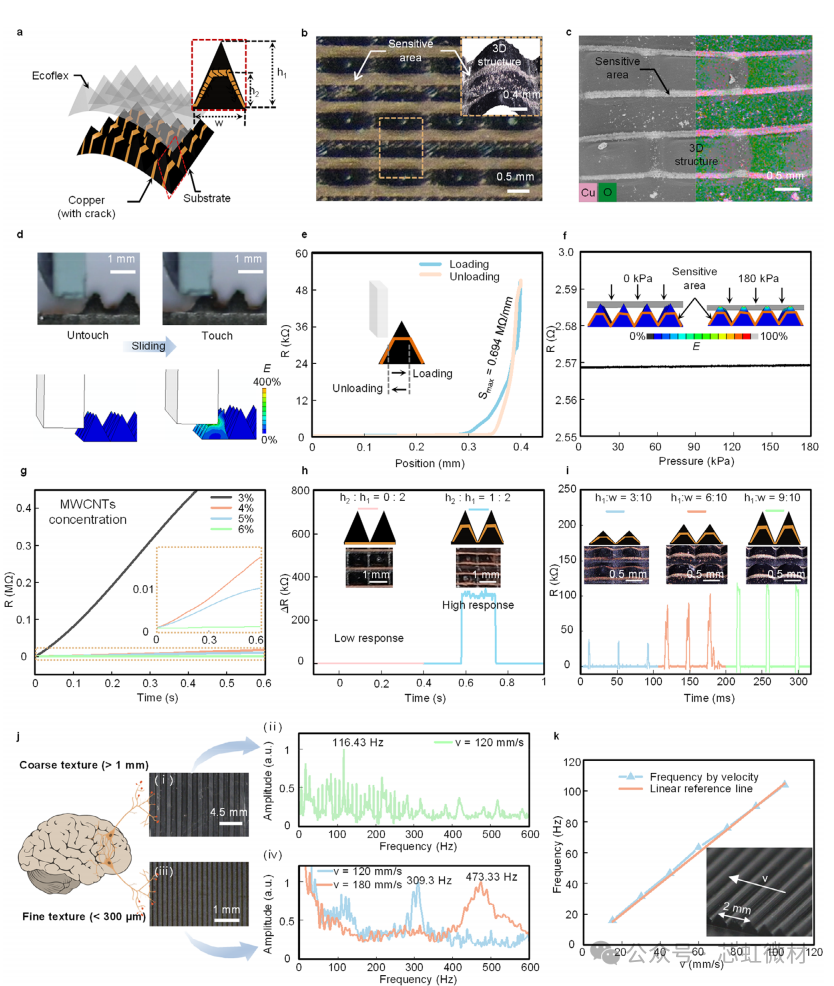

圖 2：3D觸覺傳感器的性能。(a) 3D觸覺傳感器示意圖；(b) 3D觸覺傳感器詳細圖像；(c) 頂視SEM圖像和相應的EDS圖像；(d) 滑動接觸期間3D觸覺傳感器中的模擬應變分布；(e) 傳感器在重復機械負載下的循環性能；(f) 傳感器在垂直法向壓力下的響應；(g) 使用不同MWCNT濃度制造的傳感器在滑動過程中的電阻變化；(h) 敏感區域位于金字塔結構底部和腰部的傳感器比較；(i) 具有不同微結構高度的傳感器的電阻響應；(j) 傳感器對粗糙和精細周期性紋理的觸覺響應；(k) 峰值頻率與滑動速度之間的線性關系。

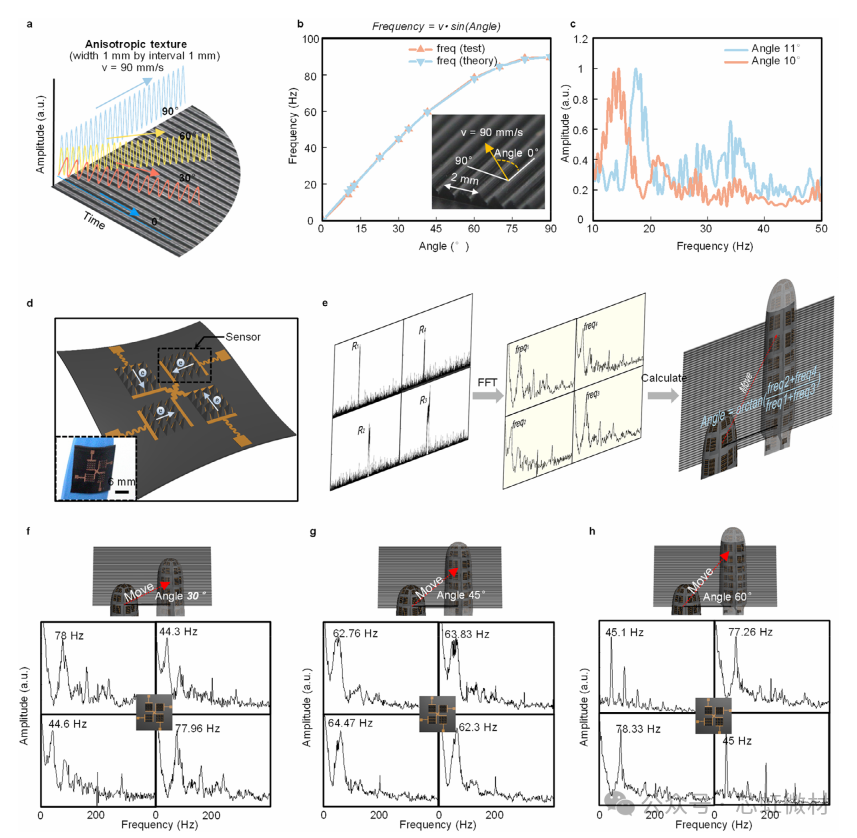

圖 3：自適應及高精度紋理方向識別。(a) 3D觸覺傳感器在周期性紋理上以不同角度滑動；(b) 峰值頻率對應于平行于紋理方向的滑動速度分量；(c) 傳感器相對于底層紋理表現出角度偏差導致可區分的光譜峰值差異；(d) 配置用于自適應角度識別的四個傳感單元示意圖；(e) 使用自適應傳感配置進行角度識別的計算原理示意圖；(f-h) 在以不同角度滑動后的四個傳感單元的頻譜。

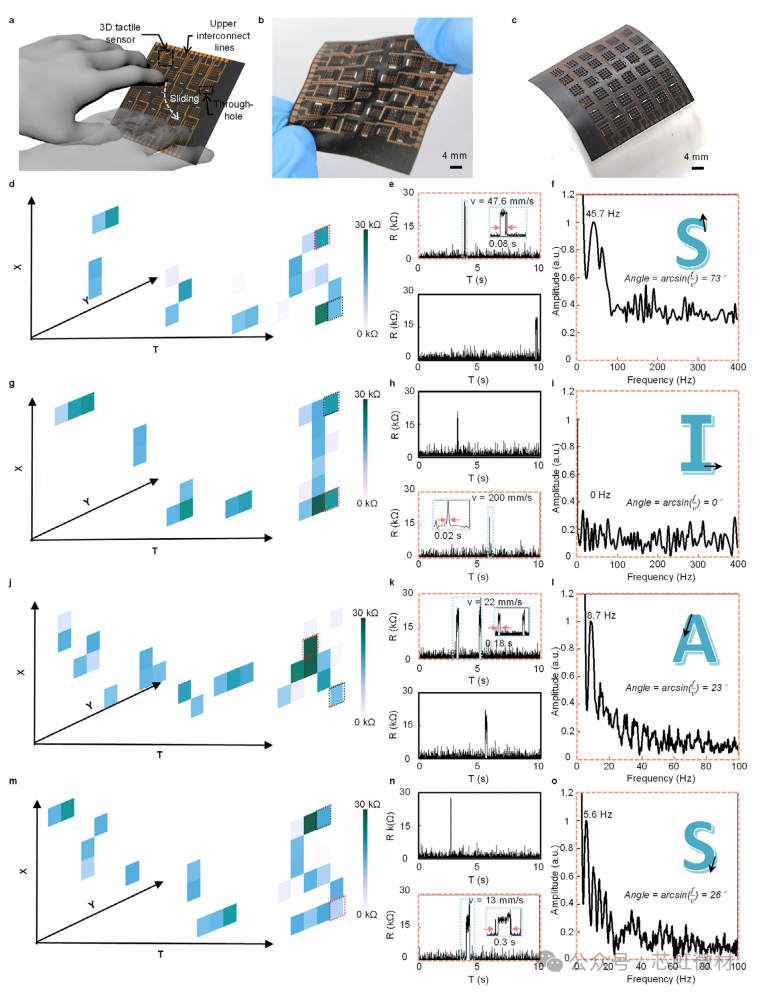

圖 4：用于滑動路徑重建的傳感器陣列。(a) 用于檢測滑動接觸的3D觸覺傳感器陣列示意圖；(b) 傳感器陣列在拉伸變形下的圖像；(c) 共形附著在圓柱形表面上的傳感器陣列圖像；(d-o) 基于單個傳感單元電阻映射的滑動路徑重建，分別對應“S”、“I”和“A”形軌跡的電阻貼圖、時域信號及方向識別結果。

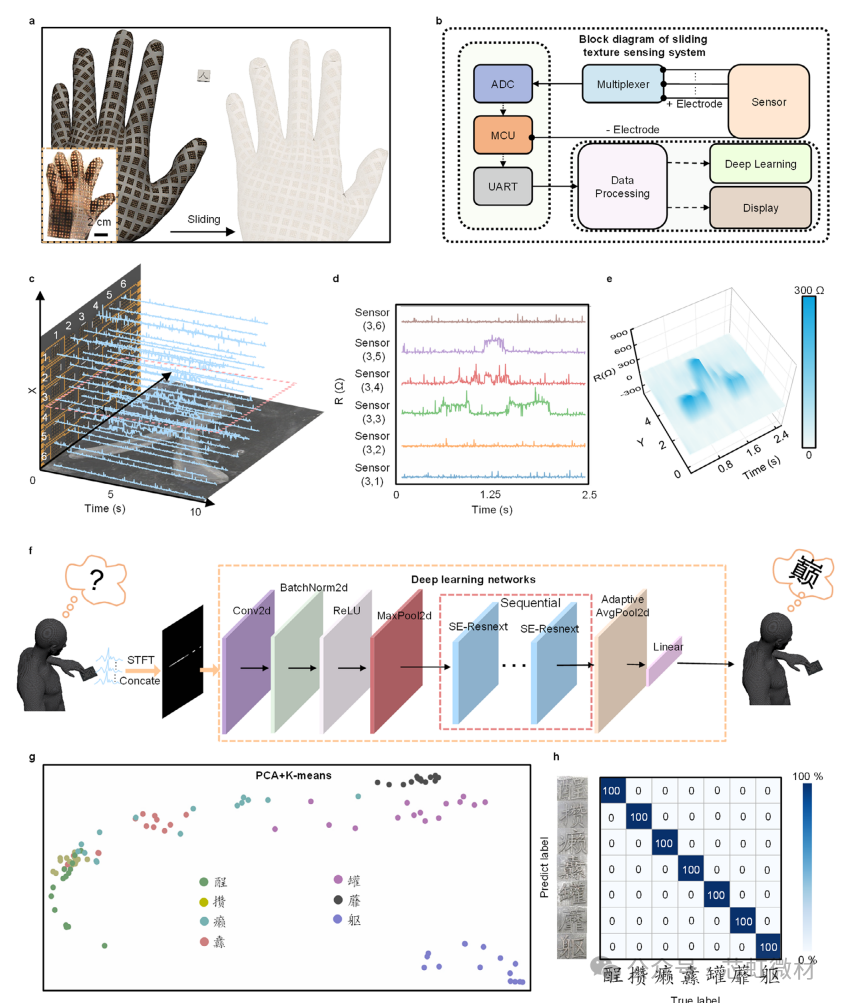

圖 5：集成到機器人中進行3D表面識別。(a) 集成到機械手中的3D觸覺傳感器的示意圖和照片；(b) 高速多路復用數據采集系統框圖；(c) 3D觸覺傳感器陣列中傳感單元的時域信號；(d) 單個傳感單元的時域信號；(e) 基于滑動觸覺數據的3D漢字結構重建；(f) 用于識別復雜紋理圖案的基于深度學習的算法框圖；(g) 使用PCA和k-means聚類對不同數據集的可視化；(h) 基于深度學習的識別結果，顯示出對復雜3D漢字結構的平均準確率為100%。

總結

該項技術突破了傳統平面集成的限制，實現了向可擴展3D制造的跨越。這不僅為開發具有超高時空分辨率的下一代機器人仿生皮膚提供了平臺，也極大拓展了智能感知系統的應用邊界。

參考文獻：Hongwei Xie, et al. Three-Dimensional Stretchable Tactile Sensors for Robotic Bionic Skin. Advanced Materials, 2026.

來源：國際仿生工程學會
