簡介

石英晶體諧振器是一種用于穩定頻率和選擇頻率的重要電子元件。在有線通訊、無線通訊、廣播電視、衛星通訊、導航、電子測量儀器、微機處理、數字智能儀表、鐘表、汽車等各種軍用和民用產品中得到了廣泛的應用。

常用名詞術語

• 標稱頻率

晶體元件技術規范中規定的頻率, 通常標識在產品外殼上, 它與晶體元件的實際工作頻率有一定的差值。

• 工作頻率

晶體元件與其電路一起產生的振蕩頻率。

• 調整頻差

在規定條件下, 基準溫度(25℃±2C) 時工作頻率相對于標稱頻率所允許的最大偏差。

• 溫度頻差

在規定條件下, 在工作溫度范 圍內相對于 基準 溫 度(25ec±2c) 時工作頻率的允許最大偏差。

• 基準溫度頻差(適用于恒溫晶體)

準溫度 (85±2)"c或用戶自定工作頻率允許最大偏差。

• 總頻差

在規定條件下, 在工作溫度范圍內相對于標稱頻率所允許的最大偏差。

• 等效電阻 (ESR, R1)

又稱諧振電阻。 在規定條件下, 石英晶體諧振器不串聯負載電容在諧振頻率時的電阻。

• 負載諧振電阻 (R2)

在規定條件下, 石英晶體諧振器和負載電容串聯后在諧振頻率時的電阻。

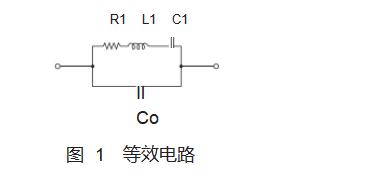

• 靜電容 (co)

等效電路中與串聯臂并接的電容, 也叫并電容。

• 負載電容

從石英晶體諧振器插腳兩端向振蕩電路方向看進去的全部有效電容為該振蕩器加給石英晶體諧振器的負載電容。

• 頻率牽引靈敏度(TS)

為相對頻率牽引范圍對負載電容的變化率, 即負載電容變化 1PF 時頻率的相對變化值, 它反映改變負載電容時引起頻率變化的靈敏度,也稱頻率可調性。

• 激勵電平

為石英晶體諧振器工作時消耗的有效功率。
