方案簡介：在半導體產業技術飛速發展的今天，開關電源也成為了市場上的主流電源。由于現代產業的要求，對于其輸入、開關、環路、輸出，以及其中的無源器件測試等，都需要進行測試測量。泰克的PWR選件，將上述所有測試都囊括其中，工程師只需要連接好被測，即可一鍵測量。優秀的UI設計，以及報告一件生成功能，使得工程師在整個電源設計流程中更加省心省力。

開關電源基本結構
輸入端分析：諧波分析，浪涌電流，輸入電容

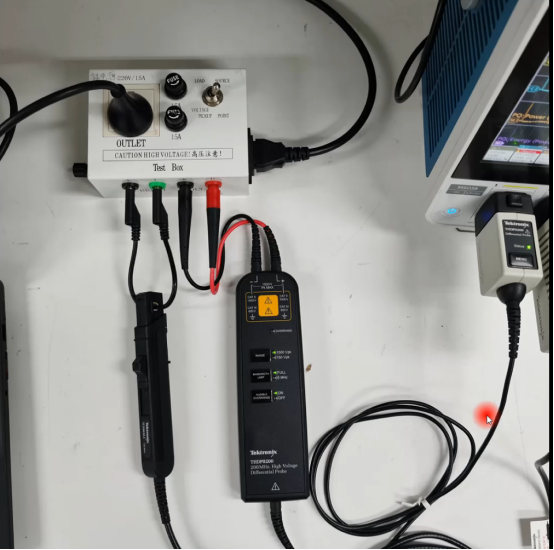

接續盒連線，方便安全

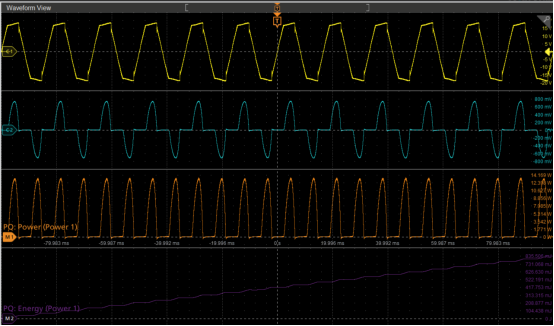

波形自動捕獲，自動穩定

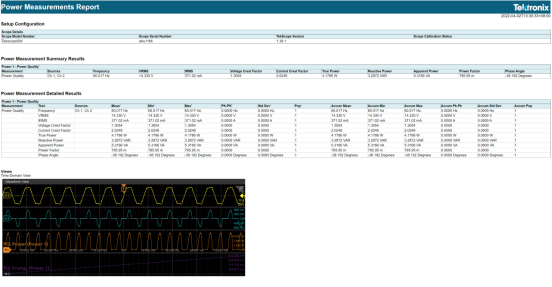

報告一件生成，波形，測量項統計結果一覽無余
開關分析：（可參考：IGBT與三代半導體雙脈沖測試方案）

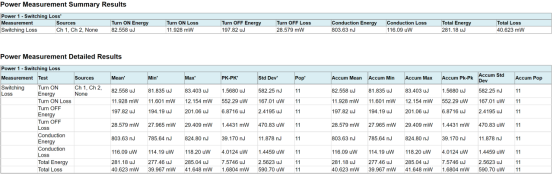

自動統計計算開關損耗

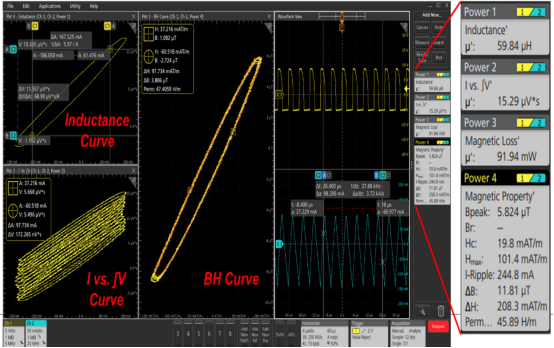

無源器件分析：

環路響應測試：
4-5-6系列示波器支持AFG選件

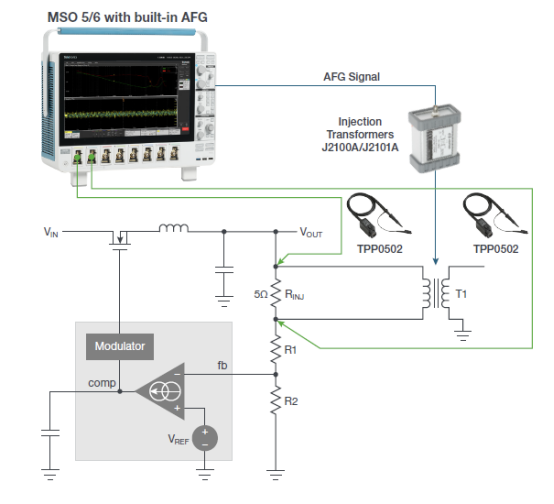

搭配J2100A/2101A注入器以及TPP0502 或TPP2220 進行FRA測試

測試架構圖

方便的示波器設置菜單，輕松設置10倍頻測試點數，起始頻率以及終止頻率
輸出分析：

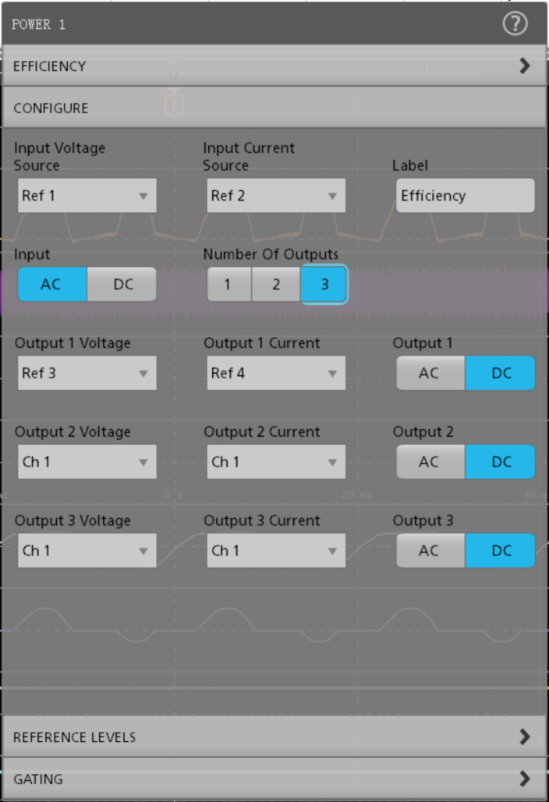

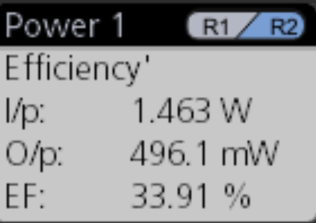

效率分析，自動計算

8通道，支持多路測試

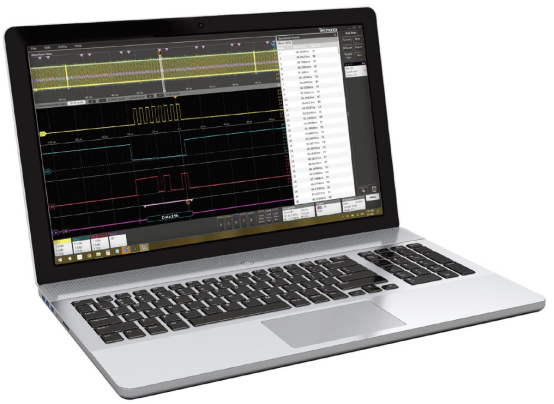

TekScope-PC軟件，離線分析，TekDrive云端共享：

TekScope-PC軟件支持波形離線分析，和對應PWR選件同示波器端完全一致。波形復現，隨時隨地。
TekScope PC 分析軟件 | Tektronix

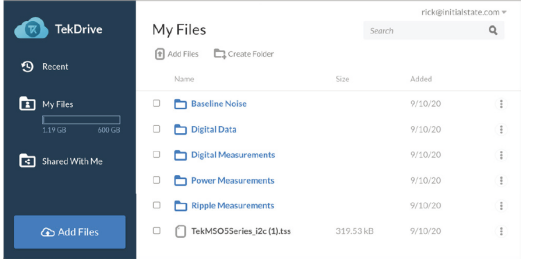

最大500G云端存儲空間，波形共享，網頁瀏覽分析波形
