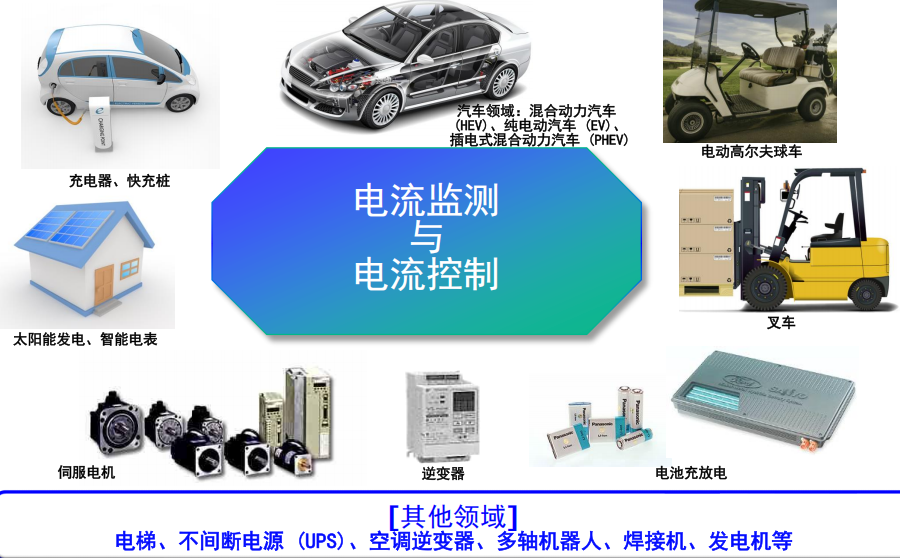

新能源電力電子系統如光伏逆變器、儲能 PCS、充電樁，其核心是電力電子變換器的動態控制，而電流傳感器的帶寬與響應速度，直接決定了變換器的動態響應特性與控制精度。尼賽拉針對新能源電力電子系統的動態需求，精準設計了傳感器的帶寬與響應速度，成為新能源電力電子系統穩定運行的核心保障，其設計思路也為電力電子工程師提供了重要參考。

新能源電力電子變換器的工作特性，要求電流傳感器能實時捕捉快速變化的電流信號。光伏逆變器與儲能 PCS 需要根據電網電壓與負載的變化，快速調整輸出電流，電流信號的變化頻率可達幾十 kHz；充電樁的快充模塊，在恒流、恒壓切換過程中，電流的動態變化速度快，這些場景都要求傳感器具備足夠的帶寬與快速的響應速度，否則會導致控制滯后，影響系統的穩定性與控制精度。

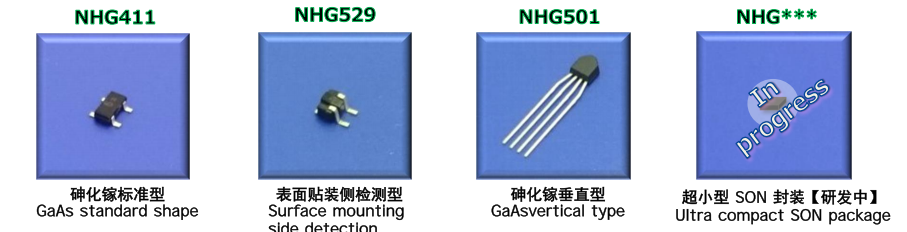

尼賽拉從器件特性與電路設計兩方面，提升傳感器的帶寬與響應速度。在器件上，自研的砷化鎵霍爾元件具有極快的響應速度，能快速捕捉磁芯氣隙處的磁場變化，將磁場信號轉化為電壓信號；鐵氧體磁芯的材料與結構經過優化，高頻特性優異，在幾十 kHz 的頻率范圍內，磁場收集與傳輸無明顯衰減，確保了高頻電流信號的精準檢測。

在電路設計上，尼賽拉傳感器的內部放大電路采用高速運算放大器，帶寬與轉換速率完美匹配霍爾元件的輸出信號，能快速放大微弱的電壓信號，且無信號失真；同時，電路的相位補償設計優化了傳感器的頻率特性，避免了高頻下的相位偏移，確保輸出信號與被測電流信號的同步性。經過優化，尼賽拉傳感器的帶寬覆蓋 DC~ 幾十 kHz，響應時間控制在微秒級，完全滿足新能源電力電子系統的動態檢測需求。

在實際應用中，傳感器的帶寬與響應速度需與電力電子變換器的控制頻率精準匹配。尼賽拉可根據客戶的變換器設計需求，定制化調整傳感器的帶寬與響應速度參數，實現與控制系統的完美協同。例如，針對光伏逆變器的 20kHz 控制頻率，尼賽拉將傳感器的帶寬設計為 50kHz 以上，確保電流檢測的實時性；針對充電樁快充模塊的快速動態響應需求，優化傳感器的響應時間，實現電流信號的無滯后檢測。

此外，尼賽拉傳感器的抗高頻干擾能力也經過特殊設計，能抵御新能源電力電子系統中高頻開關器件產生的電磁干擾，確保在高頻動態檢測中，信號的純凈度與精準度不受影響。
