隨著商業綜合體向節能化、智能化轉型，LED照明、電子顯示屏等非線性負載在商場場景中得到大規模應用。此類設備通過整流電路將交流電轉換為直流電，雖有效提升了用電能效，但其開關電源的固有特性，極易引發零線（N線/中性線）電流增大、零排過熱、電壓偏移等一系列帶電安全隱患，不僅威脅商場人員人身安全，更會影響各類用電設備穩定運行，給商場運營帶來潛在風險。本文圍繞零線電流異常問題，從危害、識別、解決方案、應用案例及產品實力等方面，提供全面的零線綜合治理保護思路，助力商場破解用電安全難題。

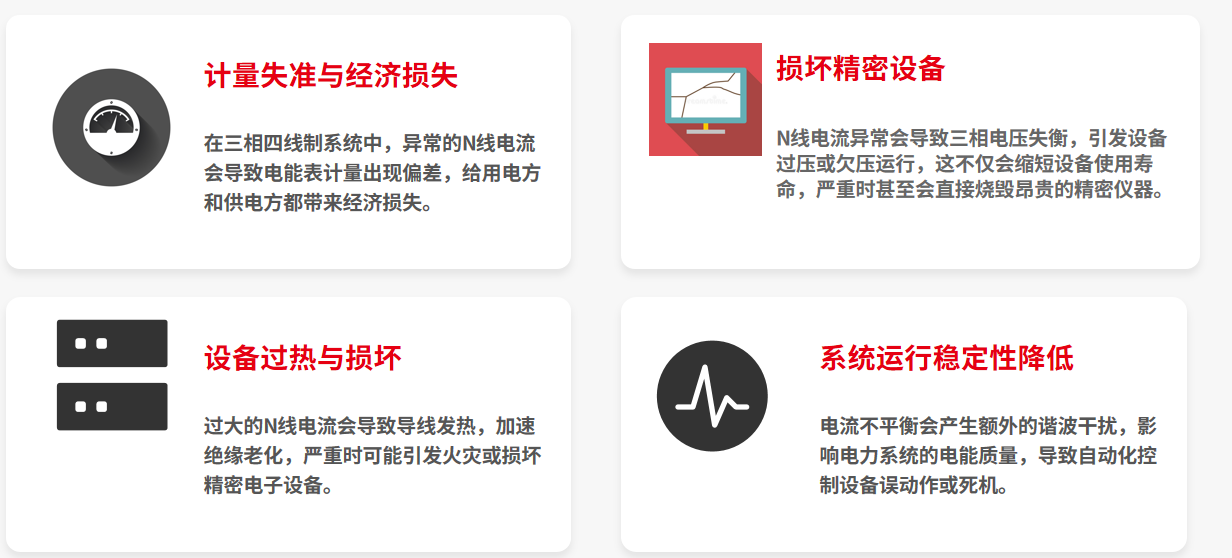

一、零線電流異常的五大核心危害

1.1 火災隱患：零線過熱引發燃爆風險

零線電流過大時，導線電阻產生的焦耳熱（Q=I2Rt）會隨電流平方呈指數級激增。當零線電流達到相線電流的1.73倍（主要由3次諧波疊加導致）時，其發熱量將達到相線的3倍，極易造成零線絕緣層老化、開裂，進而引發線路短路，最終誘發電氣火災，給商場帶來毀滅性損失。

1.2 設備損毀：電壓偏移與諧波干擾雙重沖擊

零線電流過大易導致零線對地電壓升高，例如100A電流在0.1Ω的零線上可產生10V的電壓偏移，直接造成LED燈、計算機、監控設備等精密用電設備因過壓或欠壓損壞。同時，非線性負載產生的3次、5次等諧波電流會通過零線回流，導致電網電壓畸變（總諧波畸變率THD超標），不僅干擾商場內部通信系統正常運行，還會降低電網功率因數，增加線路損耗，進一步加劇設備損耗。

1.3 系統崩潰：三相不平衡引發連鎖反應

零線電流過大往往伴隨三相負載不平衡，這會使變壓器銅損增加20%-30%，導致變壓器中性點電位漂移，進一步加劇零線電壓異常。長期運行下，重載相設備可能因過流燒毀，輕載相設備則可能因欠壓停機，最終引發整個配電系統崩潰，造成商場全面停電。

1.4 觸電威脅：零線帶電直接危害人身安全

當零線出現斷裂或接觸不良時，電流可能通過設備外殼或大地形成回路，導致零線帶電。某商場曾因零線虛接，造成金屬燈架對地電壓高達110V，引發人員觸電事故。此外，零線過熱還可能引燃周邊可燃物，引發火災、煙霧中毒等二次災害，擴大安全風險范圍。

1.5 經濟損耗：隱性成本與運維壓力劇增

諧波干擾與零線過熱會使用電設備壽命縮短50%以上，大幅壓縮設備維護周期，增加運維成本；同時，線路損耗會增加10%-30%，直接推高商場電費開支。更嚴重的是，設備故障或保護裝置誤動可能導致商場營業中斷，單次中斷損失可達數十萬元。盡管零線電流治理需投入一定成本，但從長期來看，能有效規避更大的經濟損失，實現降本增效。

二、零線（N線、中性線）電流異常的識別方法

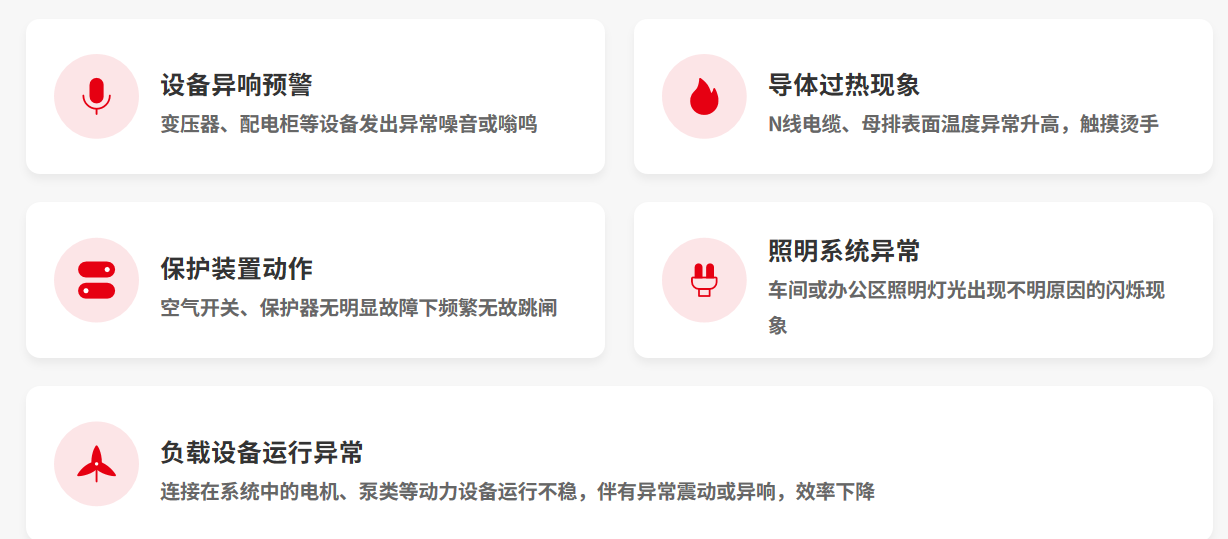

商場運維人員可通過以下5類直觀現象，快速識別零線電流異常問題，做到早發現、早排查、早治理：

設備異響預警：變壓器、配電柜等配電設備發出異常噪音或持續嗡鳴，且聲音頻率隨負載變化而改變；

導體過熱現象：N線電纜、母排表面溫度異常升高，觸摸時燙手，甚至出現絕緣層變色、軟化等跡象；

保護裝置動作：空氣開關、漏電保護器等設備在無明顯故障誘因的情況下，頻繁無故跳閘；

照明系統異常：商場公共區域、店鋪內的照明燈光出現不明原因的閃爍、昏暗或忽明忽暗現象；

負載設備運行異常：電機、水泵等動力設備運行不穩，伴有異常震動或異響，運行效率明顯下降，甚至出現停機、卡頓等情況。

三、零線（N線、中性線）電流綜合治理解決方案

3.1 核心治理原理

本解決方案以“實時監測-智能分析-精準補償-電網凈化”為核心邏輯，實現零線電流異常的全方位治理：

實時監測：采用高精度電流互感器，全天候?qū)崟r(shí)采集電網三相電流、N線電流及各類電參量，確保數據采集的準確性與及時性；

智能分析：內置高性能CPU，快速解析電流中的諧波成分，精準計算三相負載不平衡度，定位異常根源；

精準補償：驅動IGBT功率模塊，實時輸出與諧波、不平衡分量反向的補償電流，實現針對性抵消；

凈化電網：大幅降低N線電流，使電網波形恢復標準正弦波，全面優化電能質量，從根源上解決零線異常問題。

3.2 核心功能優勢

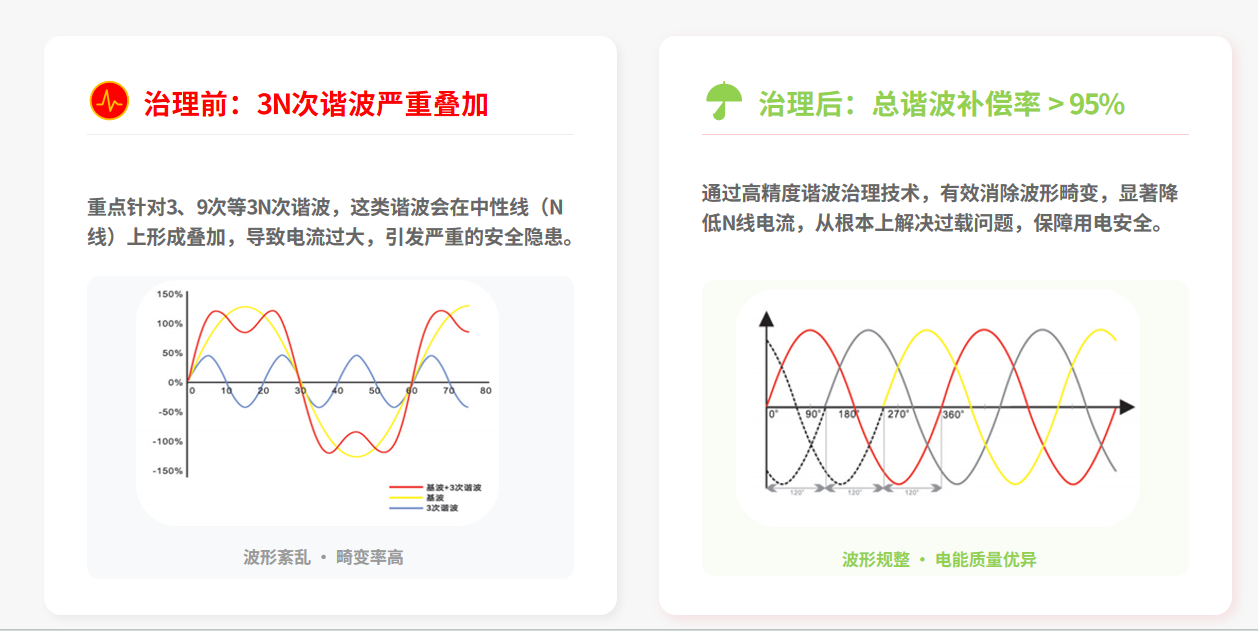

高效濾除3N次諧波：重點針對3次、9次等3N次諧波（此類諧波易在中性線上疊加，是零線電流過大的主要誘因），通過高精度諧波治理技術，有效消除電壓波形畸變，顯著降低N線電流，從根本上解決零線過載問題，筑牢用電安全防線；

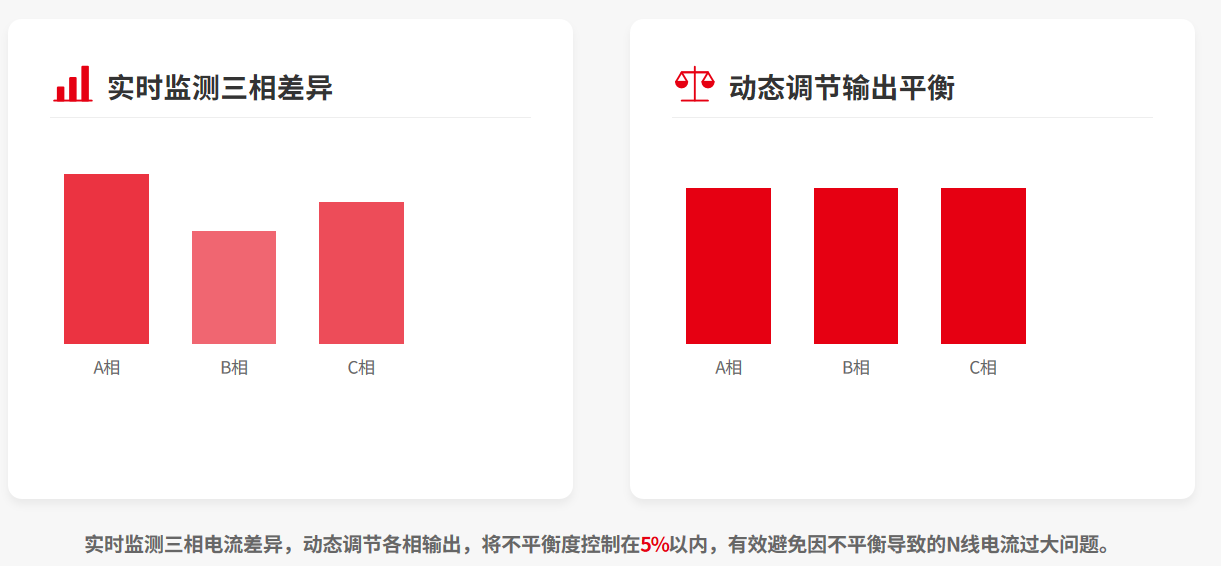

動態補償三相不平衡：實時監測三相電流差異，動態調節各相輸出，將三相不平衡度控制在5%以內，從源頭遏制零線電流異常，避免設備損壞與系統故障；

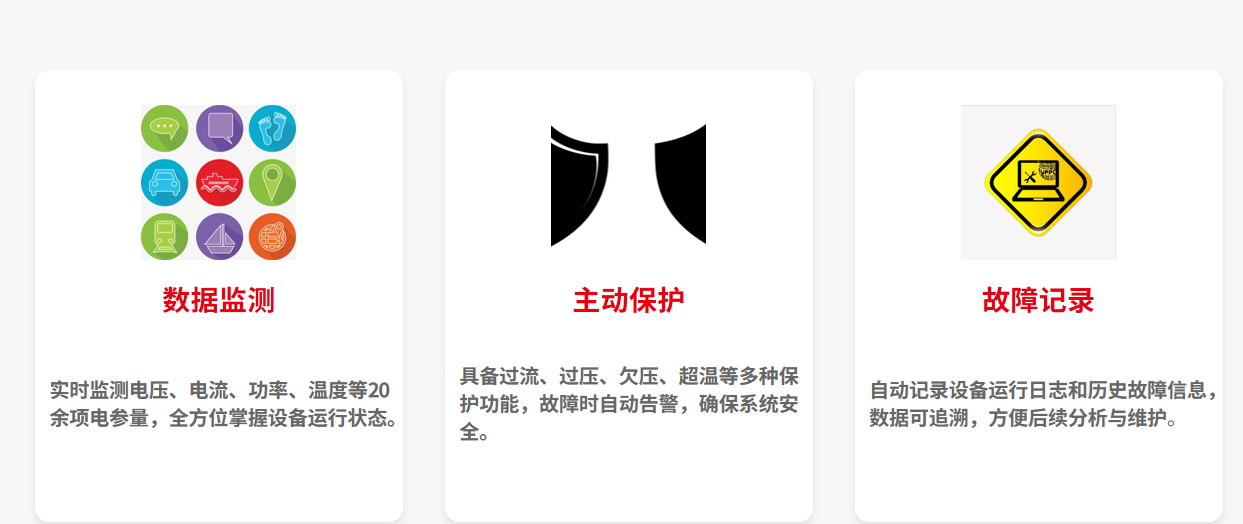

全面監測與主動保護：實時監測電壓、電流、功率、溫度等20余項電參量，全方位掌握配電系統運行狀態；具備過流、過壓、欠壓、超溫等多重保護功能，故障時自動告警，及時切斷風險；自動記錄設備運行日志與歷史故障信息，數據可追溯，便于后續分析與維護；

智能運維便捷高效：支持手機APP操控，運維人員無需往返中控室，現場即可實現設備控制、參數調節；隨時隨地查看關鍵運行指標，數據可視化呈現，運行狀態一目了然；支持遠程參數配置，系統故障即時推送，確保問題快速響應、及時處理。

3.3 終端治理方案架構

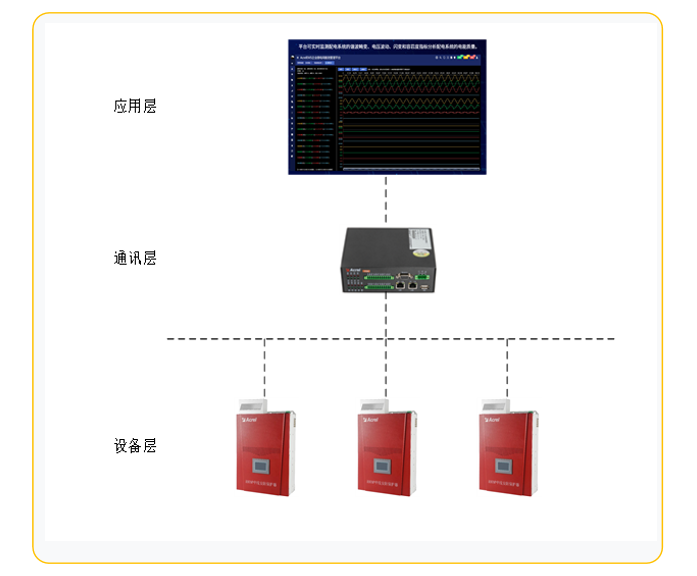

解決方案采用“應用層-通訊層-設備層”三層架構，實現零線電流異常的全流程、精細化治理，適配商場復雜配電場景：

應用層：負責全局?jǐn)?shù)據的集中監控、實時分析與統一管理，提供可視化決策支持，助力運維人員精準掌握整個配電系統的運行狀態；

通訊層：構建高可靠、高穩定的傳輸通道，保障設備層與應用層之間的數據交互實時、安全，避免數據丟失或延遲；

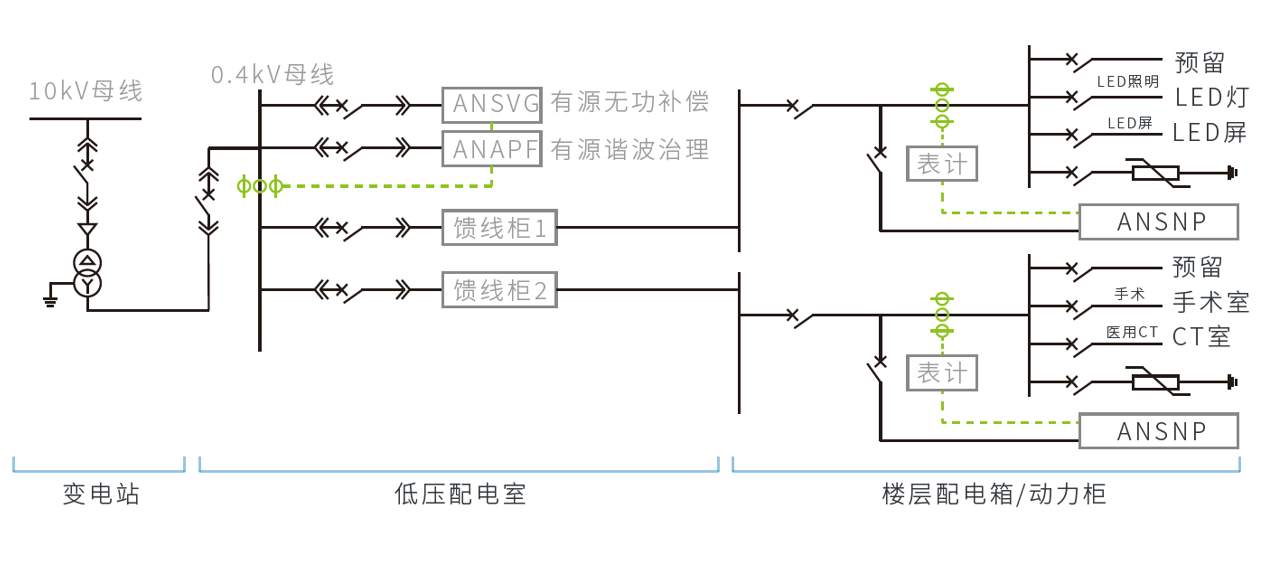

設備層：部署多臺ANSNP中線安防保護器（中性線電流濾除裝置、零線保護裝置核心設備），負責現場電參量實時采集與具體治理策略執行，實現末端電氣火災抑制。

四、解決方案應用案例

4.1 江蘇某制造企業案例（類商場高非線性負載場景）

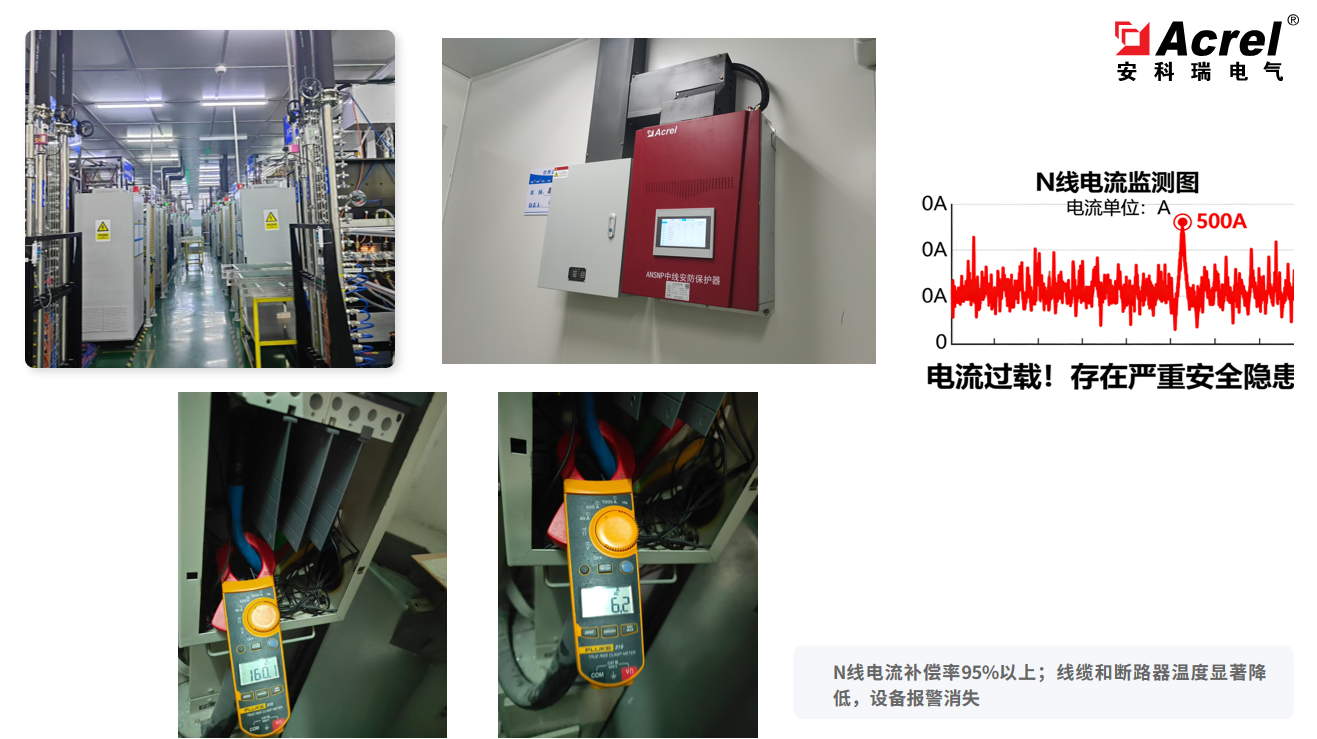

問題現象：該企業現場存在大量LED照明燈具及可控硅調功器控制的電加熱設備，產生大量3次諧波，導致N線電流最大可達500A，線纜及斷路器發熱異常，生產設備運行受嚴重影響，生產效率大幅下降。

現場情況：現場共設18個末端治理點位，以某末端配電箱為測試對象：加熱管投入量少、功率小時，N線電流約120A；加熱管投入量多、以35%功率運行時，N線電流飆升至480A左右，隱患突出。

治理效果：經ANSNP中線安防保護器治理后，N線電流大幅降低；3次、9次諧波電流分別從治理前的109.86A、35.66A降至3.95A、3.3A，3次諧波治理補償率達97%以上，完全符合預期治理要求；線纜及斷路器溫度明顯下降，設備運行恢復穩定。

4.2 上海某商業廣場案例

問題現象：該商場曾因N線電流過大引發電氣事故，且商場內大量使用LED照明燈具，零線電流異常隱患突出，為保障運營安全，商場要求所有商戶對自身配電箱的N線電流進行全面治理（商場共兩三百家店鋪）。

現場情況：優先選取多家店鋪進行末端N線電流治理試點，驗證治理效果后逐步推廣至全商場。

治理效果：某試點店鋪治理前N相電流約19.4A，治理后降至2.9A，遠低于商場要求的5A以內標準，完全滿足預期治理需求，且設備運行穩定，未出現任何異常情況，為后續全商場治理提供了可靠參考。

五、產品核心技術實力（專利與成果）

為保障治理效果，解決方案核心設備ANSNP中線安防保護器（N線電流消除裝置、零線保護裝置）擁有多項自主知識產權，技術實力雄厚，具體如下：

發明專利：《一種中線安防保護器用的N相過流保護與監測系統》（已授權）；

外觀專利：《中線安防保護器SNP》（已授權）；

外觀專利：《一種顯示屏幕面板的末端N線電流治理裝置-ANSNP中線安防保護器用戶界》（已受理）；

軟件著作權：《ANSNP中線安防保護器軟件》（已授權）；

期刊論文：《一種基于SNP中線安防保護器的N線過流保護與檢測方法》（已錄用出版）；

期刊論文：《一種基于N線電流過大的終端電氣綜合治理解決方案》（已錄用）。

總結

商場零線帶電及電流異常問題，本質上是非線性負載與配電系統設計不匹配導致的電能質量問題。通過“諧波濾除+三相平衡優化+接地系統加固”的零線綜合治理保護措施，可有效消除零線電流過大、零排過熱等安全隱患，提升配電系統的安全性、穩定性與能效，為商場人員安全與正常運營提供有力保障。

未來，隨著智能電網與電力電子技術的不斷發展，基于物聯網的電能質量實時監測與主動補償技術將進一步普及，為商業建筑提供更精準、高效、智能的零線電流治理解決方案。商場運營方需持續關注配電系統運行狀態，定期評估治理改造效果，及時優化治理方案，切實筑牢用電安全防線，保障商場長期穩定運營。
