電子發燒友網報道（文/梁浩斌）當我們談?wù)摰綄?shí)時控制領域，TI的C2000系列是絕對無法避開的話題。得益于其通過硬件加速器和專用外設優化實現的極低延遲信號鏈，在誕生近30年的時間里，C2000一直是中高端電機驅動、數字電源等細分市場中的行業標桿。

但近年來，C2000在部分細分市場的壟斷地位也開始產生動搖。一方面，價格上漲、交期拉長以及供應鏈不確定性導致國內客戶急需尋求替代方案；另一方面，得益于國內半導體產業鏈的成熟，國產廠商已經具備了向中高端市場發起沖擊的實力，不少本土廠商也推出了對標C2000的產品。

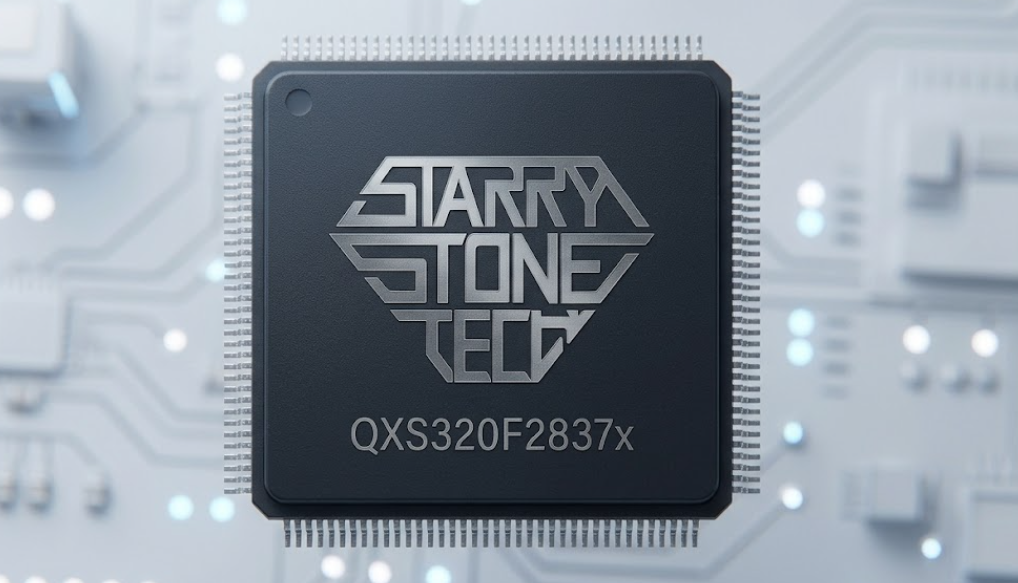

近期，C2000國產替代市場迎來了一位重磅“挑戰者”，合肥乾芯科技正式宣布推出QXS320F2837x系列帶16bit高性能ADC的實時控制DSP芯片，涵蓋單核+單CLA架構的28374S、28377S、28379S；以及雙核+雙CLA架構的28377D、28379D等多款型號?？伸`活適配不同場景的算力、精度與成本需求。

乾芯科技QXS320F2837x系列DSP明確對標TI C2000的TMS320F2837X系列產品，全面覆蓋TI同系列產品的細分需求。并以正向設計和全棧自主可控的核心技術、超越同級的性能規格、極致的軟硬件兼容性，為行業提供了零門檻、高可靠、高性價比、供應鏈全自主的國產替代新標桿。

一款真正的“標桿級”國產替代DSP需要具備哪些素質？

C2000之所以能在工業伺服、數字電源、光伏逆變、汽車電控等實時控制領域成為行業標桿，關鍵在于通過領先的硬件架構以及強大的軟件生態，構筑了一套極難跨越的系統性壁壘。

與通用MCU不同，C2000底層架構的精髓在于ADC、PWM與CPU內核的硬件級聯動——PWM能在特定時刻自動觸發ADC采樣，數據通過高速直連通路直奔內核本地RAM，中間完全沒有軟件調度的延遲。配合專為Park/Clarke變換優化的硬件浮點（FPU）、三角函數加速（TMU）和控制律加速器（CLA），形成了一條極低延遲的確定性信號鏈。

其次是護城河極深的軟件生態。近30年的市場深耕，讓TI積累了龐大的代碼庫，從底層的IQmath定點數學庫，到上層的電機FOC庫、數字電源環路補償庫，這些久經考驗的代碼已成為工程師的肌肉記憶，轉換成本極高。

同時多年來經過市場廣泛驗證的成熟應用方案，對于工業、汽車等對穩定性、可靠性要求非常高的場景都十分關鍵。

因此，面對這樣一座大山，真正的國產替代絕不是做出一款引腳相似的芯片那么簡單。近年來，不少本土廠商推出了對標產品，但往往只能停留在中低端，許多國產 DSP 在主頻、計算精度、片上存儲容量及高級外設集成度上與 TI 旗艦產品仍存在明顯差距，難以勝任多軸精密伺服控制、高功率密度數字電源、新能源發電并網等復雜應用對實時性與算法復雜度的嚴苛要求。

一個真正能打動客戶、實現高端替代的國產DSP，必須同時跨越五大門檻：一是引腳與外設兼容，實現硬件Pin-to-Pin級替換，讓客戶無需改版且能隨時切回原廠方案做備份；二是模擬精度對齊，ADC與PWM性能不能因換芯片而降級；三是內核與加速器性能，不能簡單套用通用內核，必須擁有深度定制的硬件加速矩陣，在主頻、計算精度上有突出表現；四是軟件生態的無縫遷移，外設寄存器必須高度兼容，確保歷史代碼能高比例直接平移；五是底層IP的絕對自主，從指令集到工具鏈全棧自研，徹底規避供應鏈“卡脖子”風險。

正是沿著這最嚴苛的標準，乾芯科技用QXS320F2837x系列DSP，正在改寫C2000國產替代市場當前格局。

兼容標桿，更超越標桿

本次乾芯科技發布的QXS320F2837x系列定位為高性能32位實時控制DSP，全面瞄準工業電機驅動、光伏逆變器、數字電源、電動汽車電機控制等高端場景。依托乾芯科技全棧自研的 DSP核心技術，該系列在性能、存儲、模擬外設等多個維度實現了對標桿產品的全面超越，同時完成了軟硬件的深度兼容。
全自主高頻架構正向研發，算力全面領先：
QXS320F2837X系列搭載乾芯全棧自研的32位CPU 內核，與TI C28x指令集深度兼容，雙核型號主頻最高可達240MHz，相比TI同型號200MHz的主頻提升20%，每核均配備獨立的 240MHz CLA 控制律加速器，可獨立響應外設觸發、并行執行代碼，形成四路并行處理能力，輕松應對預測控制、高頻諧振抑制等高端算法的算力需求。

同時該系列產品還集成IEEE-754 單精度 FPU 浮點單元，原生硬件支持浮點運算，徹底消除軟件浮點庫的調用開銷，大幅優化 FOC 磁場定向控制核心算法的執行效率；TMU 三角函數加速器，專為 Park/Clarke 坐標變換、扭矩環路計算優化，將 sin/cos/atan 等核心三角運算的延遲降至極致；VCU-II 復雜數學加速單元，大幅降低矢量運算、SVPWM 調制、編碼處理等復雜數學運算的延遲，完美適配高精度伺服、多相逆變器等極端實時場景的需求。

為了解決算法延遲高的問題，乾芯F2837X系列的16位高精度ADC支持在PWM 特定時刻（如峰值/谷值）自動觸發采樣，消除軟件調度延遲；采樣數據經高速直連通路直接寫入內核本地 RAM，供加速單元立即使用，規避總線爭搶。在三者協同下，閉環延遲可達微秒級。

而針對雙核架構的調度與調試難題，該系列采用 AMP 非對稱多處理設計，CPU0 與 CPU1 擁有獨立的 ePIE 中斷擴展模塊、寄存器組與硬件保護存儲分區，通過 “中斷觸發 + 專用消息寄存器 + 共享內存” 三層核間通信機制實現高效數據交互；同時硬件集成交叉觸發功能，支持單 JTAG 接口雙核同步調試，搭配 QX-IDE 的核間通信可視化插件，顯著降低多核開發與調試門檻。

超大容量存儲，降本優勢顯著：
存儲規格是乾芯F2837X系列的核心差異化優勢之一，芯片集成2MB片 Flash，容量達到 TI 同型號產品的 2 倍；同時配備2MB 片上 SRAM，遠超 TI 同型號768KB的規格，額外支持 768KB 可配置指令 RAM 與 1.28MB 專用指令 RAM，全域代碼可從 Flash 復制到 RAM 執行，消除 Flash 等待周期，進一步提升運算實時性。

更大的片上存儲，意味著客戶可減少甚至無需外掛存儲器，不僅大幅簡化了系統硬件設計，更有效降低了整機 BOM 成本；同時全存儲通道配備 ECC 校驗或奇偶校驗保護，保障高吞吐場景下的數據可靠性，可完整承載復雜控制算法、通信協議棧與故障錄波等高級功能的存儲需求。

高集成高精度外設：
乾芯F2837X系列集成了業界領先的高精度模擬外設與增強型控制外設，單芯片即可滿足高端實時控制系統的全功能需求，核心規格全面超越對標產品。

該系列內置高達8個16位ADC，同時支持單端/差分雙模式輸入，每個 ADC 均配備采樣保持電路與硬件集成后處理功能，可精準高效管理多路模擬信號。

同時配備 36 路增強型 ePWM 通道，其中 16 路支持高分辨率 HRPWM精度110ps，相比 TI 同型號多出 12 路，完美適配多相電機控制與復雜功率變換拓?fù)?；同時集成 6 路 eCAP 增強型采集模塊、3 路 eQEP 正交編碼器脈沖模塊、8 通道 Σ-Δ SDFM 濾波器模塊，以及 3 個 12 位緩沖 DAC 輸出；

并提供全品類高速通信接口，支持 USB 2.0、SPI、SCI、I2C、uPP、McBSP 等通用通信接口，配備雙 CAN 模塊，同時支持 CAN 2.0 與 CAN FD 高速通信，填補了 TI 同型號產品僅支持 CAN 2.0 的規格空白，可靈活適配工業現場、車載電子等各類通信場景。

軟硬件全維度兼容，遷移成本近乎為零：
為最大程度降低客戶的替代風險與開發成本，乾芯F2837X 系列從硬件到軟件實現了對 TI 同型號產品的深度兼容，真正實現 “無縫切換”。

硬件層面，實現封裝與引腳級完全兼容，芯片的封裝形式、引腳定義與 TI 同型號產品完全對應，客戶現有 PCB 設計可直接復用，無需重新布板；工作電壓、復位電路、時鐘架構均與 TI 產品保持一致，硬件改動量極小，最大化保護客戶現有硬件投資，顯著降低替換風險與導入周期。

軟件層面，實現代碼級高度兼容，自研 CPU 內核與 TI C28x 指令集深度兼容，外設寄存器映射與位定義高度匹配，客戶現有基于 TI 平臺的驅動程序與核心算法庫，僅需對鏈接腳本、啟動文件進行極小幅適配即可快速移植，業務邏輯層代碼遷移率可達 90% 以上，工程師無需重新學習新架構，大幅縮短軟件遷移周期，完整保護客戶過往的軟件開發成果。

另外值得一提的是，該產品還具備極高的成本效益。乾芯表示，相比TI同型號產品，QXS320F2837X系列能夠提供更具競爭力的定價，助力客戶降低整機 BOM 成本；其更大的片上存儲（2MB Flash + 2MB RAM）可減少外掛存儲器使用，進一步優化系統物料成本；提供多封裝選項（nFBGA / HLQFP / HTQFP）可兼顧不同成本和空間需求，靈活適配客戶方案。 據介紹，目前QXS320F28377X系列產品已經在多個高端實時控制場景完成系統級驗證，包括伺服驅動器控制模塊、微型光伏逆變器、車載充電器（OBC）、高壓牽引逆變器等，展現出在不同場景下的功能適配性，滿足高端應用的嚴苛需求。

全鏈條自研能力，構筑真正的“護城河”

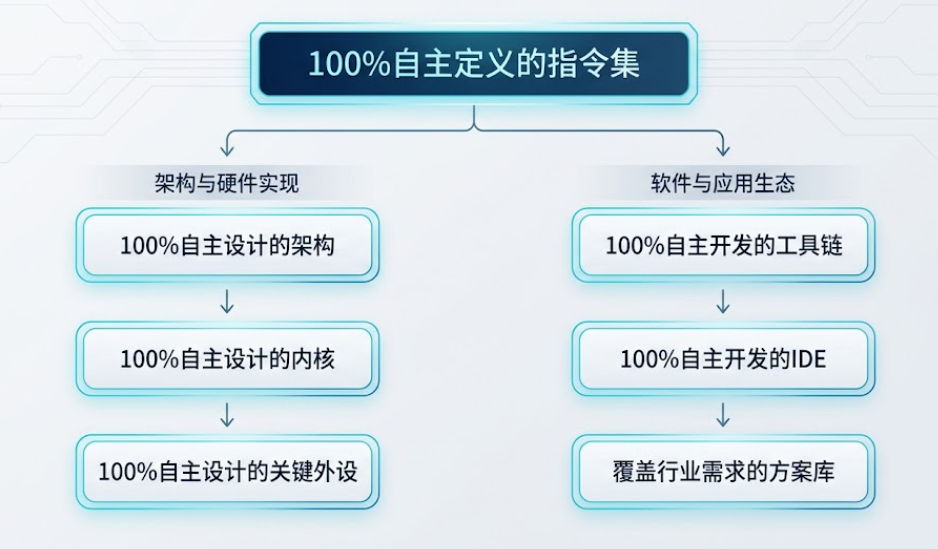

乾芯科技成立于2021年2月，位于安徽合肥，多年專注具有自主知識產權的高性能低功耗DSP的正向研發。核心研發團隊由工業界知名專家組成，具有數十年處理器芯片研發和大規模量產經驗，可提供從芯片選型、方案設計、代碼移植到量產調試的全流程專業支持，是國內少數具備“處理器體系結構定義→邏輯設計→物理實現→GDS→工具鏈→函效庫→IDE”全鏈條自主能力的團隊。

乾芯致力于構建“一核雙芯”產品矩陣，以自研高性能 DSP 內核，以及高性能 DSP IP 授權和低功耗 DSP 芯片產品，形成 IP 授權+實體芯片相結合的產品形態，打造從低功耗到高性能的完整 DSP 產品家族。
公司擁有高度完整且系統化的自主知識產權，作為全國產正向設計的 DSP 產品，乾芯本次推出的QXS320F2837X 系列從指令集定義、內核微架構、硬件設計到編譯器工具鏈，實現了全流程自主研發，不受任何境外 IP 授權限制。

相比其他國產替代產品使用的RISC-V架構，乾芯可不受限于RISC-V 社區標準化進程，可根據市場需求，針對新興控制需求（如 AI 預測控制、寬禁帶器件驅動）快速迭代指令集與微架構。

在工具鏈生態上，乾芯采取“核心自研+生態開放”路線。自研編譯器基于LLVM深度優化，針對C28x流水線特性重構了后端；QX-IDE基于Eclipse CDT框架，集成了ERAD（嵌入式實時分析和診斷）模塊，可非侵入式測量中斷延遲和函數執行時間，精度達單時鐘周期。同時，開放命令行工具鏈，支持與VS Code、IAR等第三方IDE集成，并計劃推出MATLAB/Simulink自動代碼生成支持。

與此同時工具鏈與C2000 軟件生態高度兼容，大量現有應用代碼可直接或少量修改移植，工程師學習成本極低。這種從指令集到內核微架構再到完整工具鏈的“全棧自研”模式，避免了長期依賴第三方工具鏈帶來的版本適配與維護風險，從根本上規避了供應鏈“卡脖子”風險。

除了基礎的工具鏈，在開發生態上，乾芯也提供了成熟的集成開發環境、數學庫、電機與電源控制庫、硬件參考設計及詳盡文檔，豐富的開發資源便于工程師快速實現國產化替代方案的落地。

在供應鏈保障方面，乾芯科技建立了全流程可控的國產化供應體系。與國內主流晶圓廠簽訂長期產能協議（LTA），在封測環節實施多源供應策略，為工業客戶提供10 年長期供貨保證，并承諾產品 EOL（停產）提前 18 個月通知，徹底解決客戶量產的后顧之憂。

在可靠性與認證體系方面，該系列工業級產品已通過 JEDEC JESD47 可靠性認證，完成高溫工作壽命（HTOL）、溫度循環（TC）、高加速應力測試（HAST）等全套可靠性驗證，同時通過 ISO9001 質量管理體系認證、RoHS SVHC 環保認證。

為了加速國產替代方案的落地，乾芯科技針對意向合作客戶還推出了全流程的合作支持政策，包括免費提供工程評估樣品、配置專屬 FAE團隊、提供定制化服務（封裝規格、拓展溫度等級、車規認證等），以及開放完整的SDK、仿真調試工具與全場景參考設計，幫助客戶快速搭建開發環境，大幅縮短從評估到量產的周期。

寫在最后

QXS320F2837x系列的推出，不僅打破了TI C2000在高端實時控制領域的壟斷，解決了客戶面臨的技術不可控、供貨不穩、價格高昂等問題；更通過“性能越級”、“全鏈條自主”的策略，樹立了國產替代的新標桿。

據透露，未來乾芯科技將繼續完善QXS320F2837X 系列的生態布局，未來18個月內將發布完整的Motor Control Workbench圖形化配置工具，構建Digital Power SDK 2.0，并計劃開源部分底層驅動，建立開發者社區生態；同時持續迭代產品路線，規劃下一代更高性能 DSP 產品，保持對國際旗艦產品的技術同步與性能超越。

國產高性能DSP的發展并不是一蹴而就，乾芯科技正以務實的態度、全自主的硬核技術和開放的生態策略，與行業伙伴共同推動國產DSP生態的成熟，助力更多終端企業實現高端場景的國產化落地。
