由無線收發器組成的多用途報警器

    本文介紹的多用途報警器，由一臺微型無線電發射器和一臺接收報警器組成，它可廣泛用于物品的防盜防失，并且還能擴展功能用作幼兒、精神病人走失報警、無線遙控門鈴、小學生睡眠叫醒器等近距離內的無線電單向傳呼。本裝置電路簡單、制作容易。
    工作原理

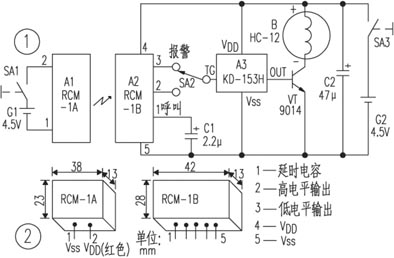

    電路如圖１所示，其中無線電遙控發射模塊Ａ１和電池Ｇ１、電源開關ＳＡ１構成發射器；無線電遙控接收模塊Ａ２、模擬聲集成電路Ａ３等構成接收報警器。
    平時，Ａ１模塊內藏天線向周圍空間發射出頻率約２５０～３００ＭＨｚ的超高頻調制電磁波，在有效作用距離范圍內，被Ａ２模塊內的微型接收天線接收，經內部電路解調、放大、檢波、延時和電平轉換后，從第腳輸出低電平，Ａ３因ＴＧ腳處于低電平而不工作，三極管ＶＴ截止，訊響器Ｂ不發聲。一旦收、發機間的距離超過１５ｍ，Ａ２就會收不到足夠強度的發射信號，于是Ａ２的第腳跳變?yōu)楦唠娖剑瑥亩|發Ａ３內部電路工作，并通過ＯＵＴ腳反復輸出內儲的“?！恕甭曤娦盘?，經ＶＴ功率放大后，驅動Ｂ發出報警聲。
    ＳＡ２為功能選擇開關，當置于“報警”位置時，本裝置可用于物品的防盜、防丟、防遺忘。當ＳＡ２撥向“呼叫”位置時，因Ａ２第腳只有在接收到Ａ１發射來的電磁波時才會輸出高電平（與第腳正好相反），并觸發Ａ３工作，使Ｂ發聲，所以可用作近距離內的無線電單向傳呼，如無線遙控門鈴、睡眠喚醒器等。Ｃ１為延時電容器，它能使Ａ２狀態改變遲鈍一些，從而增強模塊的抗干擾能力。
    元器件選擇與制作
    Ａ１、Ａ２分別選用新穎ＲＣＭ－１Ａ和ＲＣＭ－１Ｂ型超短波無線電遙控模塊套件。該模塊是將高頻模擬電路、收發天線和數字電路配對調好后，用環氧樹脂灌封而成的混合集成器件，其外形尺寸及引腳排列如圖２所示。該模塊按有效控制距離遠近劃分為Ⅰ型（１０～１５ｍ）、Ⅱ型（２０～３０ｍ）和Ⅲ型（３５～４５ｍ）３種，本制作宜選用Ⅰ型產品。
    Ａ３選用ＫＤ－１５３Ｈ型“叮咚”門鈴專用集成電路芯片，亦可用ＨＦＣ１５００系列集成電路內儲“叮—咚”聲的芯片直接代替。Ｂ用ＨＣ—１２型微型電磁訊響器，其特點是發聲效率高、體積小。Ｇ１用三粒ＳＲ４４或Ｇ１３－Ａ型扣式氧化銀微型電池串聯而成。Ｇ２用三節５號干電池串聯而成。如欲進一步縮小體積，也可使用７號電池或ＳＲ４４型扣式微型電池。
    發射器電路焊裝在如同火柴盒般大小的塑料殼內，并拴上一根長約６０ｃｍ的尼龍?zhí)桌K，便于使用。接收報警器電路焊裝在塑料ＢＰ機外殼內，以便于使用者隨身攜帶。本電路無須調試便可投入使用。發射器工作電流實測僅１．２ｍＡ左右，接收報警器靜態守候電流實測僅０．８ｍＡ左右。

                                                                  ?
