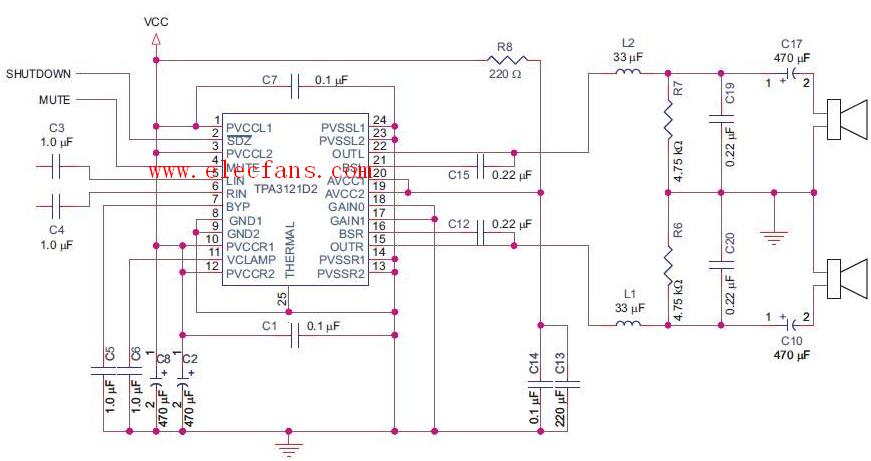

功放電路芯片采用德州儀器的TPA3121D2,此芯片為SSOP-24封裝,輸出功率8ohm負載下能達到2X15W，單電源10-26V供電。

設計手冊里面要求的供電是10-26V，沒敢直接上24V，接了個充足電的12V電池，實際供電在13.3V左右。
音箱我沒有什么好的，就是電腦用的普通音箱，不過音質還不錯，平時用一臺6V6單端推它，這回接一個D類功放。
上邊說過，PCB上少畫一根線，通電后死活沒聲音，看看也沒有什么發熱，冒煙的現象，一查線路，少了給3121內部后級管供電的電源線，連上后再通電，總算聽見開機時的沖擊聲了。
連接輸入線時發現這板子輸入極其靈敏，手碰到輸入端子后喇叭里頓時傳來巨大的噪音，這時增益還是調得最低，20dB，調到26dB后不接音源都有巨大的噪聲，再往上根本不敢試。
后來聽聽音樂，感覺不出什么與那6V6單端的區別，我耳朵也沒那么敏感,低音鼓點，高音人聲感覺都表現不錯，唯一能聽出來的的就是高音有明顯的金屬化，不如電子管放出來的柔和。在12V供電下，音量開大后聲音出現明顯的失真，感覺應該是供電不足，電壓提高到18V（12+6）后失真消失，而且低音也有了明顯的增強。
發熱方面，TPA3121D2整個芯片還沒有指甲蓋大，我給他散熱就是在底下墊了一個3X5的銅柱（設計手冊上用PCB大面積接地銅箔散熱），聽一張IL DIVO的CD，18V供電，音量開最大2小時芯片表面摸不出熱感，應該是幾乎不發熱。
