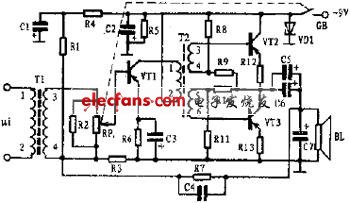

小功率功放電路圖如下圖所示。本音頻信號放大器主要用于頻帶為300Hz～3400Hz范圍內，它可廣泛用于通訊機中的公務聯絡，也可用于小型音響、收錄機、收音機放大，以及其它音頻故障接收信號。
? 工作原理
? 電路原理如圖所示。本放大器由三極管VT1、VT2、VT3、變壓器T1、T2及相關元件組成。微弱的信號ui由輸入變壓器T1，感應的信號送到前置放大器VT1的基極進行放大，其集電極將放大信號送到變壓器T2，T2的作用能使單端變成雙端，則T2的次級繞制的兩組分別送至由三極管VT2和VT3組成的單端推換式放大電路，工作于甲乙類狀態。經耦合電容C5、C6送到揚聲器BL，BL發出放大后的音頻信號。
