兩只功率晶體管組成推挽電路，將已經由橋式整流電路整流過的直流電在變壓器上整形為高頻脈動電流，經變壓器變壓后產生低壓交流電。經變壓器輸出的低壓交流電壓大約為15V，在多個線性整流塊LM7812、LM7912、LM7805的作用下，電壓整形為直流±12V和+5V。由于直流3．3V電壓使用電流非常低，直接采用分壓取得。需要注意的是，LCD背光燈起動時有一個很大的沖擊電流，應采用相應電路進行。

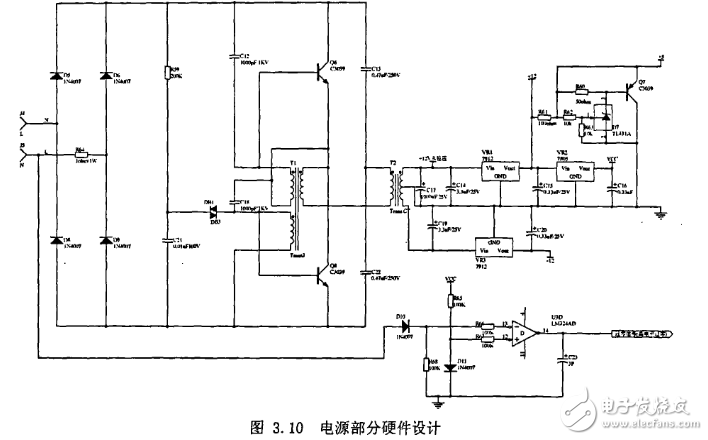

電源電路設計
