i2c簡易時序圖

　　啟動信號：

　　SCL為高電平的時候，SDA由高電平向低電平跳變。結束信號：SCL為高電平的時候，SDA由低電平向高電平跳變。

　　應答信號：

　　I2C總線上的所有數據都是以8位字節傳送的，發送器每發送一個字節，就在時鐘脈沖9期間釋放數據線，由接收器反饋一個應答信號。應答信號為低電平時，規定為有效應答位（ACK簡稱應答位），表示接收器已經成功地接收了該字節；應答信號為高電平時，規定為非應答位（NACK），一般表示接收器接收該字節沒有成功，對于反饋有效應答位ACK的要求是，接收器在第9個時鐘脈沖之前的低電平期間將SDA線拉低，并且確保在該時鐘的高電平期間為穩定的低電平。如果接收器是主控器，則在它收到最后一個字節后，發送一個NACK信號，以通知被控發送器結束數據發送，并釋放SDA線，以便主控接收器發送一個停止信號P。

　　寫時序：

　　開始信號：主機+從設備地址+寫命令，從機應答，應答成功，表示有這個設備，然后主機+設備內部寄存器地址，此時不用再加寫命令控制字，從機應答，應答成功，表示設備內有這個地址，主機寫入數據，從機應答，是否繼續發送，不發送的話，發送停止信號P。

　　讀時序：

　　要想讀設備，首先要知道將要所讀取設備的地址告訴從設備，從設備才能將數據放到（發送）SDA上使主設備讀取，從設備將數據放入SDA上的過程，由硬件主動完成，不用人為的寫入。所以首先先寫入從機地址，然后+寫控制命令，從機應答，應答成功，表示有這個設備，然后寫入內部寄存器地址，此時不用再加寫命令控制字，從機應答，應答成功，表示設備內有這個地址。然后主機繼續發出：寫入從機地址，然后+讀命令，從機應答，應答成功，此時便可以讀取數據了，從設備已經將數據放入到SDA上了。地址跟設備已經驗證了，不用再進行驗證。

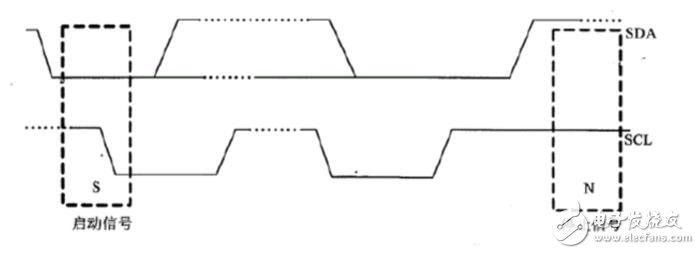

　　啟動信號與停止信號的時序圖如下圖所示：

　　數據位發送：

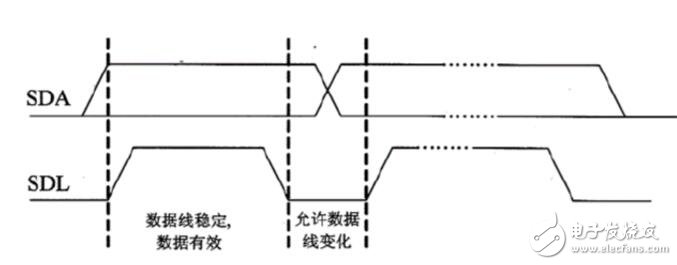

　　在I2C總線上傳送的每一位數據都有一個時鐘脈沖相對應（或同步控制），即在SCL串行時鐘的配合下，在SDA上逐位地串行傳送每一位數據。進行數據傳送時，在SCL呈現高電平期間，SDA上的電平必須保持穩定，低電平為數據0，高電平為數據1。只有在SCL為低電平期間，才允許SDA上的電平改變狀態。邏輯0的電平為低電壓，而邏輯1則為高電平。時序如下圖所示

　　應答信號時序圖如下圖所示：

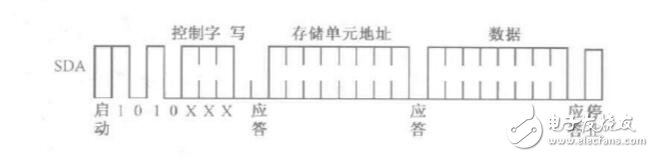

　　當進行一次寫時序的時候，SDA上的數據變化的時序圖如下：

　　當進行一次讀的時候，SDA上的數據變化的時序圖如下：

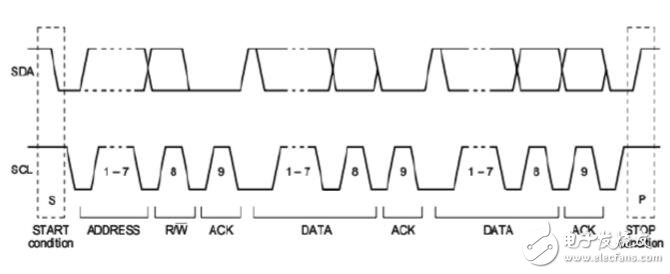

　　i2c協議中的數據傳輸時序圖如下：
