1.引言

隨著通信技術和網絡技術的迅猛發展，通過網絡遠程實時監控重要場所已倍受人們關注，網絡攝像機在此背景下產生，并成為人們關注的焦點。網絡攝像機是一種結合傳統攝像機與網絡技術所產生的新一代攝像機，它可以將影像通過網絡傳至地球另一端，且遠端的瀏覽者不需用任何專業軟件，只要標準的網絡瀏覽器（如“Microsoft IE或Netscape）即可監視其影像。網絡攝像機要將高清晰度的實時視頻信息通過互聯網傳送到監控終端，因其信息量巨大，所以必須壓縮。通常人們采用DSP與MPEG-4算法相結合的方案來實現，不僅編程工作量大，而且產品的成本高。本文所介紹的網絡攝像機采用專用的MPEG-4壓縮芯片、以嵌入式Linux作為操作系統，不僅開發便捷、成本低廉，而且實時性好，適用范圍廣。

2.系統總體設計

系統總體設計包括硬件設計和軟件設計兩部分。這兩部分工作是互相聯系的，需要交叉進行，系統設計是開發人員進行的工作，他們將系統設計階段得到的目標系統的邏輯模型轉換為目標系統的物理模型，該階段得到工作成果――系統設計說明書是下一個階段系統實施的工作依據。硬件設計模塊主要包括微控制器模塊、微控制器是將微型計算機的主要部分集成在一個芯片上的單芯片微型計算機。

微控制器誕生于20世紀70年代中期，經過20多年的發展，其成本越來越低，而性能越來越強大，這使其應用已經無處不在，遍及各個領域。例如電機控制、條碼閱讀器/掃描器、消費類電子、游戲設備、電話、HVAC、樓宇安全與門禁控制、工業控制與自動化和白色家電（洗衣機、微波爐）等。壓縮編碼模塊、網絡接口模塊和相機控制模塊四部分。

微控制器模塊主要由主控芯片、DataFlash和SDRAM（1）組成。其中，主控芯片是整個控制系統的核心，它負責整個系統的調度工作。DataFlash里固化了嵌入式Linux內核、及其文件系統、應用軟件和系統配置文件。壓縮編碼模塊由視頻數據采集芯片、MPEG-4壓縮編碼芯片、SDRAM（2）組成，負責將視頻流轉化為MPEG-4碼流。網絡接口模塊主要是配合主控芯片傳送MPEG-4碼流。相機的控制模塊主要由串口芯片組成，其完成轉發控制相機命令的功能。當系統啟動時，微控制器通SPI（Serial Peripheral Interface，串行外設接口）將Linux內核轉入SDRAM（1）中，系統從SDRAM（1）中啟動。系統啟動后，微控制器通過HPI（Host Peripherial Interface，主機接口）控制MPEG-4編碼模塊。統結構如圖1所示。

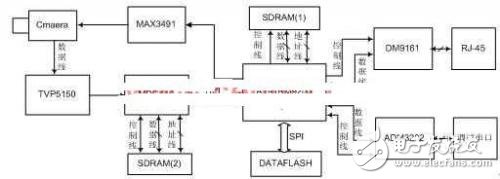

圖1系統結構框圖

軟件設計部分主要包括嵌入式Linux移植、MPEG-4壓縮編碼模塊、CGI控制程序和MPEG-4解碼程序四部分。嵌入式Linux系統存放到由AT91RM9200控制的DataFlash里，它負責整個系統軟件的調度工作。MPEG-4壓縮編碼模塊主要負責模擬視頻流的采集，并將數字視頻流壓縮為MPEG-4數據流。CGI控制程序主要負責對攝像機的控制和對MPEG-4視頻流的相關設置。簡稱CGI.在物理上是一段程序，運行在服務器上，提供同客戶端HTML頁面的接口。這樣說大概還不好理解。那么我們看一個實際例子：現在的個人主頁上大部分都有一個留言本。留言本的工作是這樣的：先由用戶在客戶端輸入一些信息，如名字之類的東西。接著用戶按一下”留言“（到目前為止工作都在客戶端），瀏覽器把這些信息傳送到服務器的CGI目錄下特定的cgi程序中，于是cgi程序在服務器上按照預定的方法進行處理。在本例中就是把用戶提交的信息存入指定的文件中。然后cgi程序給客戶端發送一個信息，表示請求的任務已經結束。此時用戶在瀏覽器里將看到”留言結束“的字樣。整個過程結束。MPEG-4解碼程序主要負責對通過網絡得到的MPEG-4數據流的解碼工作。

3.硬件設計

3.1微控制器模塊

微控制器是本系統的核心部件，選用的是ATMEL公司的AT91RM9200.它是一款基于ARM920T核的32位微控制器。其主頻為180MHz，處理速度快，功能強，性價比高，能很好滿足嵌入式Linux系統的需求。它在系統中的主要作用是在系統上電時配置其他芯片的功能寄存器，在正常工作狀態下調度控制整個系統工作，通過片內以太網控制器控制物理層芯片發送碼流。

AT91RM9200通過片內的SPI總線和SDRAM控制器實現對外圍DataFlash和SDRAM的控制，利用片內的USART實現對串口芯片的控制，通過片內的以太網控制器對片外網絡芯片進行控制。其控制原理圖如圖2所示。

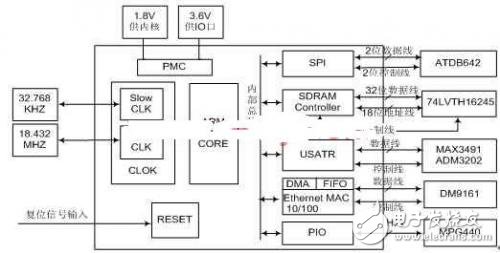

圖2控制原理圖

3.2壓縮編碼模塊

壓縮編碼模塊包括模擬視頻采集模塊和MPEG-4壓縮模塊。視頻采集芯片采用TI公司的TVP5150，數據壓縮芯片采用映佳公司的MPG440.TVP5150輸入端可是兩種混合視頻信號也可是S-Video端子的視頻信號，支持NTSC、PAL、SECAM等3種制式，其輸出的數據色彩格式可以為8bit 4：2：2數字信號或者8bit同步ITU-R BT.656數字信號。MPG440芯片具有符合工業標準的16b/32b的雙向主機接口，分別用來與視頻采集芯片和微控制器芯片通信。同時，具有移動偵測、防偽水印、動態調整IP畫格比率、動態調整圖像質量等特性，支持D1、VGA、CIF、QVGA、QCI等五種分辨率模式。微壓縮編碼模塊的硬件設計原理如圖3所示。

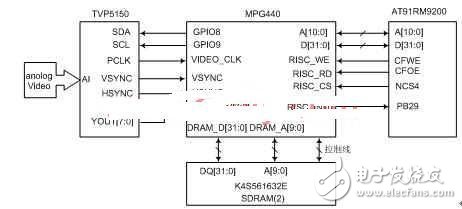

圖3壓縮編碼電路

TVP5150的AI模擬輸入口與模擬攝像頭輸出端連接，向視頻處理芯片傳送模擬視頻信號。模擬信號經過采樣處理之后通過YOUT0~YOUT7引腳送到MPG440，采樣數據在PCLK的上升沿有效，MPG440的VIDEO_CLK在收到PCLK的上升沿時獲得YOUT的信號。TVP5150分場同步脈沖和行同步脈沖，分別對應其輸出端VSYNC、HSYNC.MPG440正是根據與之相連的VSYNC和HSYNC信號線來實現圖像的場同步和行同步操作。MPG440的視頻輸入數據線DATA_TV0~DATA_TV7與TVP5150的YOUT0~YOUT7相連。MPG440在接收數據的同時，將其得到的數據流傳送給MPEG-4壓縮編碼單元，編碼后的MPEG-4數據流暫存到SDRAM（2）中。MPG440片內PDMA控制器根據配置寄存器的設置準確發起對SDRAM（2）訪問，同時將得到的數據流輸送往HPI（主機總線接口，Host Peripherial Interface），以等待AT91RM9200通過DMA通道將數據發送到網絡。

MPG440通過HPI與AT91RM9200通信，AT91RM9200將MPG440的寄存器、存儲空間等資源作為其本身內存尋址訪問。MPG440由AT91RM9200選通線NCS4來選通，其在AT91RM9200尋址空間中的地址段為0X50000000到0X5FFFFFFF.通過對MPG440一系列寄存器的設置，可以訪問MPG440系統存儲空間。MPG440中斷信號RSC_INT0從通用I/O引腳的PB29輸入，當緩沖器填滿時，RSC_INT0引腳置低提示AT91RM9200通過DMA通道提取MPEG-4數據流。編碼后視頻數據讀取過程和MPG440與主機通信過程由AT91RM9200讀信號CFRD和寫信號CFWE控制。

3.3網絡模塊

網絡模塊硬件設計原理如圖4所示。

圖4網絡模塊電路

AT91RM9200的在片以太網卡端口和網絡物理層芯片DM9161E的MII接口通信。發送數據時，首先置發送使能信號ETXEN有效。數據發送端ETX0~ETX1與DM9161的ETXO~ETX1引腳對應連接，作為數據發送通道，以DM9161E的時鐘信號REF_CLK發送數據。數據接收端ERX 0~ERX1與DM9161E的RXDO~RXD1引腳對應連接，作為數據接收通道。管理時鐘信號EMDC和管理數據輸入輸出信號EMDIO用來芯片控制參數的寫入和讀取。DM9161E的MDINTR端用來產生中斷信號。

片內以太網卡通過DMA通道進行數據的發送，不影響AT91RM9200的正常運行。首先正確設置傳送控制寄存器和傳送地址寄存器的傳送數據塊字節數、數據塊存儲首地址等參數，隨后依次從指定數據存儲區地址讀取1024b數據，送入內部發送緩沖器中，由MAC對數據進行封裝發送，同時記錄已傳送字節數，直到數據塊發送完畢。當發送完一組數據后，發出DMA中斷請求，由AT91RM9200進行相應的處理。整個網絡子系統電路由AT91RM9200控制和調度。

4.軟件設計

嵌入式Linux系統主要由四個部分組成引導內核啟動的文件（bootloader）、Linux內核文件、虛擬磁盤文件（ramdisk）、用戶空間文件。它們分別被放在DataFlash內的四個分區模塊中。根據不同模塊的具體功能采用不同的文件系統：bootloader、kernel、ramdisk，移植完成后不需要?jiǎng)討B(tài)改變，使用較節省空間的ROMFS只讀文件系統；user模塊內放置一些可以動態更新的配置文件等，需要進行較多的讀寫操作，所以使用支持動態擦寫保存的JFFS2文件系統。inux做嵌入式的優勢，首先，Linux是開放源代碼的，不存在黑箱技術，遍布全球的眾多Linux愛好者又是Linux開發者的強大技術支持；其次，Linux的內核小、效率高，內核的更新速度很快，linux是可以定制的，其系統內核最小只有約134KB.第三，Linux是免費的OS，在價格上極具競爭力。Linux還有著嵌入式操作系統所需要的很多特色，突出的就是Linux適應于多種CPU和多種硬件平臺，是一個跨平臺的系統。到目前為止，它可以支持二三十種CPU.而且性能穩定，裁剪性很好，開發和使用都很容易。

Linux移植技術已經成熟，本文不作詳細的闡述。下文主要介紹MPEG-4壓縮編碼模塊和CGI模塊的程序設計。

4.1 MPEG-4壓縮編碼模塊程序設計

該模塊主要完成MPG440和TI5150相關寄存器的配置，并保證MPEG-4碼流的正常輸出。當嵌入式Linux系統啟動后，首先配置MPG440的相關寄存器，其初始化完成后，通過I2C總線對TVP5150進行初始化配置。當系統開始?jí)嚎s編碼時，MPEG-4碼流接收存儲程序由MPEG-440的數據流緩沖器標志信號控制。

MPEG-4壓縮編碼模塊程序流程如圖4所示。

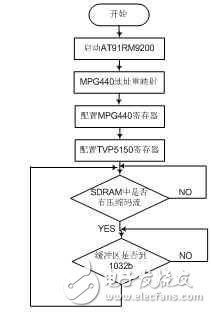

圖5 MPEG-4壓縮編碼模塊程序流程圖

4.2 CGI程序模塊設計

CGI（Common Gateway Interface）是外部擴展應用程序與WWW服務器交互的一個標準接口。本系統CGI的工作過程：在PC機端的IE瀏覽器中輸入網絡攝像機IP地址，嵌入式網絡服務器根據請求，將相應的控制頁面反饋給IE瀏覽器，用戶填寫表單，然后提交，CGI程序提取表單的信息，根據不同信息來分別處理相應的事件，如調節MPEG-4相關屬性、相機的相關操作等。CGI控制原理如圖5所示。

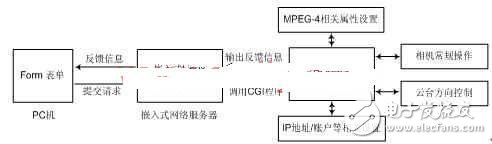

圖6 CGI控制原理圖
