與傳統模擬監控系統相比，數字視頻監控系統具有諸多優點：

　　1）把監控錄像保存在大容量硬盤上，數字信號存儲信息永不丟失，圖像質量不下降。

　　2）數字視頻容易被計算機處理?？梢栽诒O(jiān)控圖像中設定報警區域，計算機對報警區域的圖像進行分析和處理，做到自動監控，無人值守。

　　3）數字視頻經過壓縮之后，占用帶寬較小，而且數字信號在傳輸時容易進行加密，非法截取的信號無法還原為視頻圖像。

　　4）數字錄像存儲在計算機硬盤上，可以用計算機來檢索和管理，擺脫了手工管理和檢索的復雜繁瑣。

　　基于網絡攝像機的遠程視頻監控系統的研究，國外起步較早，成熟的網絡攝像機產品有索尼營銷公司推出的10BASE2T的網絡攝像機“SNC2VL10N”，以及松下KX2HCM130、三星SNC2100P、安特ANT2NWC10/50/100等。國外同類產品一般采用MPEG或者小波壓縮方法，性能較好，但價格昂貴，國內用戶大都無法承受。我國這方面的研究剛剛起步，大多數廠商僅代理國外產品，從事實際研究的單位不多。

　　目前國內市場上已經投入使用的視頻采集設備多以視頻采集卡的形式存在。本文設計的方案采用TI公司的TVP5040作為前端視頻采集設備的主體芯片，可以作為獨立的單元存在，并且具有體積小、處理能力強且功耗低的特點；加之采用了功能強大的TI嵌入式處理器芯片TMS320DSC21,使系統可以快速、穩定地實現圖像數據的采集、壓縮和打包上傳，為數字化視頻監控提供了解決方案。本文中簡單介紹了TMS320DSC21,詳細介紹了自行研制的遠程視頻監控系統視頻數據采集與處理端的硬件結構，以及運用該系統實現網絡實時監控的設計方案。

　　1　TMS320DSC21微處理器

　　TMS320DSC21微處理器（簡稱DSC21）是一個高性能的單芯片微處理器，由以下幾部分組成：

　　1）1個DSP（TMS320C5409）子系統；

　　2）1個微控制器（ARM7TDMI）子系統；

　　3）2個DSP協處理器（iMX和VLC）；

　　4）SDRAM控制器；

　　5）圖像外圍單元①。

　　DSC21的高集成度使之特別適合應用于視頻、音頻和圖像類產品。其5個子系統在單個芯片上組成了一個完整的系統。片上MCU運行用戶操作系統處理復雜的協議，實現控制功能和位操作；DSP和DSP協處理器完成大運算量計算、數字信號處理以及算術計算；圖像外圍組件和SDRAM控制器提供極大的數據流量。因此，DSC21可以在單芯片上實現高性能、多處理器的圖像處理系統。

?

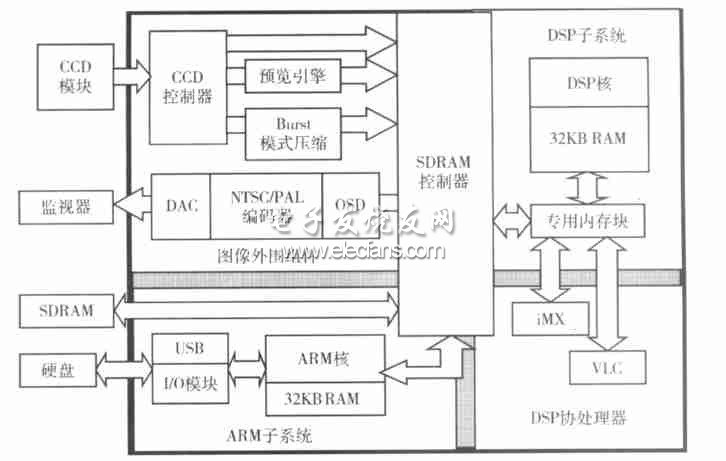

　　圖1示出DSC21模塊圖

DSC21模塊包括：

　　1）ARM子系統。由ARM7TDMIRISC內核、內部RAM和外設模塊組成。ARM子系統完成所有的控制功能，支持實時操作系統，如ucOS,Vx2Works,uITRON,Nucleus和Linux。ARM也控制各個外設模塊，如定時器、中斷控制器、CCD/CMOS控制器、OSD、NTSC/PAL視頻編碼器、USB、CF卡、SM卡、IrDA、預覽引擎、串口等。用戶接口軟件也在ARM上運行。

　　2）DSP子系統。由DSP核、32KBRAM和專用內存塊（ImageBuffer）組成。DSP核是一個基于0118μm技術的DSP處理器TMS320C5409DSP。

　　DSP子系統負責所有大運算量信號處理任務，如圖像處理，JPEG壓縮；處理所有的實時I/O,如音頻和ModemI/O,MP3,AAC播放的實現；支持可編程實時自動曝光、自動聚焦、自動白平衡（AE,AF,AWB），以及圖像/視頻拍攝和回放。

　　3）DSP協處理器。由iMX和VLC兩部分組成，負責協助DSP子系統進行圖像處理。iMX由4個并行的乘加單元（MAC）組成，適合矩陣運算；而VLC針對JPEG,MPEG1的量化和Huffman編碼進行優化。DSP子系統可以通過調用子程序?qū)崿F(xiàn)對DSP協處理器的操作。

　　4）SDRAM控制器。是片外擴展SDRAM與片內所有功能模塊的接口。它為片外SDRAM提供與DSC21處理器和圖像單元連接的高帶寬接口，支持最高80MHz,32bitSDRAM。SDRAM控制器支持實時CCD數據流輸入和TV顯示數據輸出，其訪問性能達到320MB·s-1。

　　5）圖像外圍組件。DSC21有4個圖像單元：

　　CCD控制器、預覽引擎、連拍模式壓縮/解壓縮單元和硬件圖形單元。這些專用的圖像單元由ARM控制，用于向DSC21系統讀入數據并建立彩色顯示。

　　CCD控制器可以為CCD/CMOS圖像傳感器提供必要的同步時序邏輯，并支持逐行掃描和隔行掃描CCD/CMOS圖像傳感器。通過對CCD控制器內部的寄存器進行配置，可以使CCD控制器處于不同的工作狀態。CCD控制器能支持高達16Mpix（4K×4K）的CCD/CMOS圖像傳感器。

　　預覽引擎模塊將CCD控制器傳來的數據轉換成適合NTSC/PAL編碼器的顯示格式，它可達到實時30幀·s-1的NTSC/PAL預覽。預覽引擎內置增益控制、白平衡、垂直水平噪聲過濾、CFA插值、降采樣、伽馬校正和色空間轉換等功能。

　　連拍模式壓縮解壓縮模塊采用無損（或有損）算法，將從CCD控制器傳來的原始圖像數據壓縮并寫入SDRAM,解壓縮引擎在DSP的控制下可以對這些數據解壓。這些數據被處理、顯示，存回SDRAM。連拍模式可以支持10幀·s-1高分辨率照片的拍攝。

　　硬件圖形單元由3部分組成：OSD（OnScreenDisplay）、NTSC/PAL編碼器和DAC（數模轉換器）。

　　OSD支持3個硬件窗口，NTSC/PAL編碼器集成了復合視頻信號輸出通道和獨立R,G,B輸出通道①。
