下面對上述初始化工作做一些解讀，當然，少不了要數據手冊的幫忙了。

　?。?）UART1的時鐘來源和其他串口的時鐘來源不同，UART1的時鐘來源是：APB2，其他串口的時鐘來源：APB1。

　?。?）用于UART通信的引腳不會自動配置，需要手工配置。其中用于輸出信號的引腳TX必須配置成為推挽式輸出，而RX引腳則配置成浮動型輸入。

　?。?）串口波特率、停止位等參數由庫提供的stm32f10x_usart.c中的

　　void USART_Init（USART_TypeDef* USARTx， USART_InitTypeDef* USART_InitStruct）

　　函數來設定。

　　觀察這個函數的執行，可以看到函數通過對CR2寄存器的操作來設定停止位，如下圖藍色框中所示。

　　通過對CR1寄存器的設定來確定數據位/奇偶校驗位等，這些都只需要找到相應的符號，就能順利地進行設置，找到符號的方法，當然還是上面的按F12瀏覽的方法。

　　還有一個重要的工作是波特率的計算，且看這里是如何來做的。

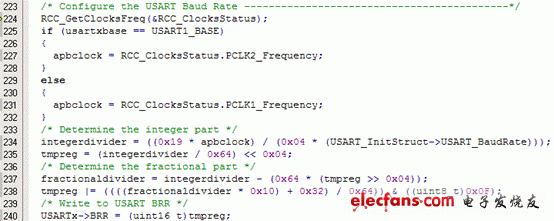

　　下面這一段是波特率設置的代碼

　　首先根據usartxbase的值來確定需要配置的是USART1還是USART2

　　usartxbase = （uint32_t）USARTx;

　　而USARTx是傳入這個函數的一個參數。

　　然后據此來得到用于USART的時鐘頻率，這個頻率值被變量apbclock記錄。

　　從上面變量的跟蹤可以看到apbclock的值是0x44aa200即72000000，也就是72MHz。

　　接下來的一系列計算式就是根據波特率的值來計算應該傳入BRR寄存器的值了，偷點懶，這里就不對算式進行一一分析了（我認為暫時沒有這個必要）。

　　至此，USART的設置工作完成，即完成了其數據位、停止位、奇偶校驗位、波特率的設置工作。異步通信的配置工作完成。當然，細細分析，可以發現，初始還按默認方式處理了硬件握手等的處理工作。

　　除了使用庫函數提供的printf等函數外，我們?cè)?a href="http://www.makelele.cn/v/tag/586/" target="_blank">單片機開發中還經常使用直接對數據寄存器賦值的方法來使用串口。STM32串口的數據寄存器名為DR，因此，我試著在main函數中寫入這樣一行：

　　While1（）

　　{ USART1-》DR=0x55;

　　}

　　一試成功，軟件仿真時，在串行窗口出現了大串的字符55.

　　好了，串口暫時告一段落。
?

——下次將討論學習用PWM做個正弦波發生器，敬請繼續關注。

?
