熱像儀因其非接觸式、面測量的優勢，在汽車產品研發的各領域發揮著不可替代的作用。如汽車動力系統、汽車空調系統、汽車制動系統、汽車電子、車窗除冰、儀表盤質檢、汽車內飾等。讓我們通過幾個真實案例的分享來看一下紅外熱像儀在汽車研發領域的無限應用。

　　汽車空調制冷效果評估 - 某知名汽車空調廠

　　汽車空調的散熱系統是決定空調制冷效率高低的關鍵部位。該客戶使用：

　　手段1：熱電偶/溫度采集器對散熱器各個部位進行接觸式檢測/評估其散熱效果

　　問題：由于其面積很大，難免漏測，而且檢測時間非常長。

　　手段2：使用紅外測溫儀

　　問題：發現測試結果誤差較大，導致整體質量無法控制。

　　使用福祿克Ti32熱像儀后，通過全面掃描，一次獲取整體溫度溫度，不僅檢測效率大大提高，而且有問題的部位一目了然，再也不會出現漏過問題點的情況。

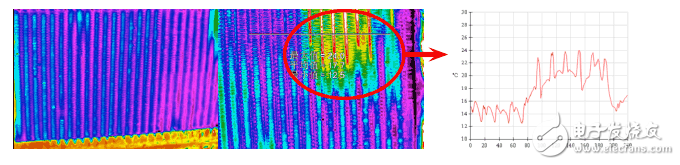

　　正常的汽車散熱器，其最大溫差5.2℃有問題的汽車散熱器（紅圈處），最大溫差11.5℃

　　案例解釋：在風洞調節和水循環設計上存在問題。在熱像圖上畫一條線，線上各點的溫度分布可以通過溫度曲線圖展現，上圖 X 軸是這條線的坐標點，Y 軸是溫度。從圖上可直觀看出問題部位的溫度分布，為產品改進提供參考依據。

　　汽車車燈研發溫度測試 - 某大型電子集團所屬汽車燈具事業部

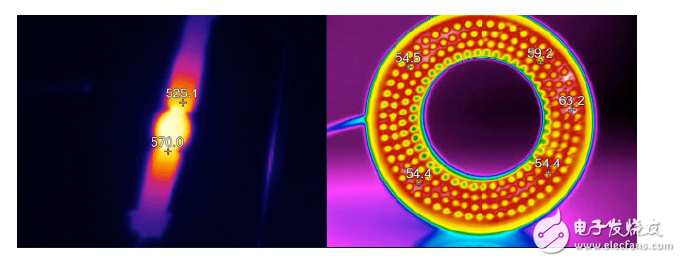

　　鹵素前大燈燈芯發熱狀態LED 前大燈發熱狀態

　　目前鹵素光源和 LED 光源均是汽車車燈的兩種最主要設計，但這兩種設計都會受到發熱的限制：

　　1）鹵素光源的發熱量大，容易使汽車前大燈的燈罩產生變形；

　　LED 燈雖然發熱量較小，但溫度沒有準確控制，會影響到光源的顏色。如白色光會在不同的溫度下變成其他色彩的光。

　　所以在車燈的設計 / 研發 / 測試中，需要評估和掌握不同車燈光源方式的溫度分布、溫度變化、溫度高低等情況，以便對車燈的設計進行調整，材料選擇，特別是散熱形式和方式進行調整，以滿足車燈的質量要求和使用壽命的要求。

　　使用紅外熱像儀的好處是：

　　可以非接觸，快速而高效；

　　溫度場分布檢測，溫度狀態清晰，容易評估散熱方式及散熱效果；

　　有可能目標較?。赡苄枰直?1mm 以內的目標），其他的檢測方式無法檢測，或由于目標小和接觸式測量帶來的傳導測量的誤差。

　　福祿克紅外熱像儀以卓越的圖像質量、精準、專業的角度，為車燈專業人員提供更加有力，更加有效的測試測量工具，以達到設計生產出優異的產品。

　　汽車電子產品器件及電路板溫度分布檢測 - 某汽車電子生產商

　　隨著車用電子技術的迅速發展，電器電子部分在車輛中所占的比重越來越大，它的質量好壞直接影響車輛的使用安全。利用熱像儀，便可以簡化檢測過程，提高了工作效率的同時，大大改善了產品的質量。

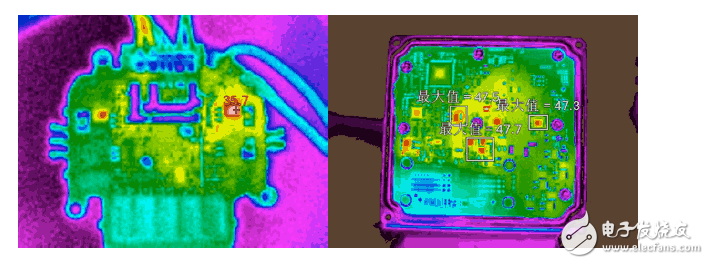

　　汽車電子部件電路板溫度分布檢測

　　使用福祿克銳智系列熱像儀（Ti400 / Ti300 / Ti200），可以結合“趨勢分析軟件”，可以實時得到電子電路的溫度變化。

　　汽車燃油噴嘴燃燒效率測試 - 某機械研究所

　　該客戶現場需要評估三種不同設計的燃油噴嘴的燃燒效率，每種燃油噴嘴進行兩次測試；在測試過程中紅外熱像儀、燃油噴嘴及現場各部位均保持一致，熱像圖中唯一變化的是火焰的輻射能量圖像；通過軟件的計算，可以得出紅外熱像圖中火焰輻射的平均能量，用于評估三種燃油噴嘴的效能。

　　利用帶溫度數據的錄像功能或連續拍攝功能的 Ti400 紅外熱像儀進行燃油噴嘴的研發設計工作：

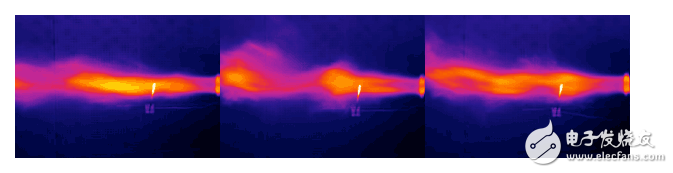

　　燃油噴嘴A： 火焰平均燃燒能量值 91.7燃油噴嘴B： 火焰平均燃燒能量值 91.2燃油噴嘴C： 火焰平均燃燒能量值 98.9

　　從上述三種設計的燃油噴嘴紅外熱圖的平均溫度來看，燃油噴嘴 C 的平均燃燒能量要高出其他兩組燃油噴嘴近 10%，檢測數據證明燃油噴嘴 C 的燃燒效率最高。
