「鬧鐘」―復位電路

　　剛剛接通電源的單片機內部處于不穩定的狀態，CPU無法正常運轉。因此，就需要進行單片機狀態初始化，這就叫做復位。單片機帶有復位信號輸入引腳，可以將這個信號調至低電平狀態后讓單片機復位。也就是說通過輸入復位信號來徹底叫醒單片機進入工作狀態。

　　接下來講解一下復位的時序（圖4）。只有在向單片機提供穩定的時鐘信號和電源的狀態下才能實現復位，同時需將復位信號調至低電平。為了實現這種狀態，需要將相比電源上電稍遲一步上電的電路與復位輸入引腳相連接。這種電路在電源上電后通過電阻電流慢慢流向電容，電壓緩緩上升。因此，電源上電后經過一段時間可以形成解除復位的電 路。這種外部電路稱為“上電復位電路”。

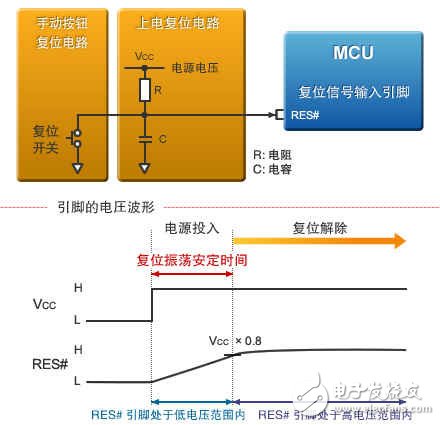

　　圖4：簡易復位電路及其波形

　　如上圖4所示，上電復位電路左側的電路稱為“手動按鈕復位電路”。這是通過手動按下按鈕后讓單片機進入初始化狀態的電路。

　　普通單片機上復位信號必須在一定時間內保持低電平。具體時間記載在硬件手冊和數據手冊上。必須根據這個時間的長短來確定電阻R和電容C。

　　而“RL78族（RL78/G14）”采用的是內部型上電復位電路。因此，只要提供超過工作電壓的電源，就可以叫醒單片機進入工作狀態。真是太方便了！

　　CPU的復位操作

　　通過復位操作，可以使程序計數器PC回到初始值，PC中保存的是CPU將要執行的指令地址。程序計數器PC的初始值是應用程序的頭地址。單片機開始運行應用程序的方式有“固定地址開始方式”和“向量方式”。在設計單片機時，決定要使用的方式。

　　固定地址開始方式是指從固定地址開始執行指令的方式。不同的單片機具體的地址也有所區別。如果固定地址是0，那么，就從0地址開始執行程序。

　　向量方式是指從ROM的固定地址中，讀取要執行指令的地址信息。這種ROM上的固定地址稱為復位向量。操作過程是先取讀復位向量的地址，然后再將該地址存入程序計數器PC。這種看起來比較繁瑣，但是卻具有可以自由更改初始執行指令地址的優點。
