hex文件是可以燒寫到單片機中，被單片機執行的一種文件格式，生成Hex文件的方式由很多種，可以通過不同的編譯器將C程序或者匯編程序編譯生成hex。

　　Hex文件如果用特殊的程序來查看（一般記事本就可以實現）。打開后可發現，真?zhèn)€文件以行為單位，每行以冒號開頭，內容全部為16進制碼。Hex文件可以按照如下的方式進行拆分來分析其中的內容：

　　例如：

　?。?20000040000FA ， 我把它看做 0x02 0x00 0x00 0x04 0x00 0x00 0xFA

　　第一個 0x02 為數據長度。

　　緊跟著后面的0x00 0x00 為地址。

　　再后面的0x04為數據類型，類型共分以下幾類：

　　‘00’ Data Record

　　‘01’ End of File Record

　　‘02’ Extended Segment Address Record

　　‘03’ Start Segment Address Record

　　‘04’ Extended Linear Address Record

　　‘05’ Start Linear Address Record

　　然后，接著0x04后面的兩個 0x00 0x00就是數據。最后一個0xFA是校驗碼。

　　HEX文件的每一行都是這樣的格式：

　　Intel hex 由一條或多條記錄組成，每條記錄都由一個冒號“：”打頭，其格式如下：

　?。篊CAAAARR.。.ZZ

　　其中：

　　CC

　　本條記錄中的數據字節數

　　AAAA

　　本條記錄中的數據在存儲區中的起始地址

　　RR

　　記錄類型：

　　00 數據記錄 （data record）

　　01 結束記錄 （end record）

　　02 段記錄 （paragraph record）

　　03 轉移地址記錄 （transfer address record）

　　。。.

　　數據域

　　ZZ

　　數據域校驗和

　　Intel hex文件記錄中的數字都是16進制格式，兩個16進制數字代表一個字節。CC域是數據域中的實際字節數，地址、記錄類型和校驗和域沒有計算在內。校驗和是取記錄中從數據字節計數域（CC）到數據域（。。.）最后一個字節的所有字節總和的2的補碼。

　　而Bin文件是最純粹的二進制機器代碼，沒有格式，或者說是“順序格式”按assembly code順序翻譯成binary machine code.由于分析出來Hex文件中的數據域ASCII碼表示的十六進制與二進制一一對應，而且我公司DSP又是16位的，以一個word為最小單位，所以四個十六進制ASCII碼代表一條機器指令單位或者地址。借于上面分析，編寫了工具代碼。大體原理是用fscanf函數在每行的數據域讀入四個ASCII碼，以短整形（short int 16bit）形式儲存，在把這個短整形變量順序fwrite到文件流中去即可。

　　舉一例說明：

　　表1

　　ORG 0000H

　　LJMP START

　　ORG 040H

　　START：

　　MOV SP，#5FH ;設堆棧

　　LOOP：

　　NOP

　　LJMP LOOP ;循環

　　END ;結束

　　表2

　?。?3000000020040BB

　?。?700400075815F000200431F

　　表3

　　02 00 40 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

　　FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

　　FF FF FF FF FF FF FF FF FF FF FF FF 75 81 5F 00 02 00 43

　　表1為源程序，表2是匯編后得到的HEX文件，表3是由HEX文件轉換成的目標文件，也就是最終寫入EPROM的文件，它由編程器轉換得到，也可以由HEXBIN一類的程序轉換得到。學過手工匯編者應當不難找出表3與表1的一一對應關系，值得注意的是從02 00 40后開始的一長串‘FF’，直到75 81，這是由于偽指令：ORG 040H造成的結果。

　　單片機程序寫好之后，我們都要把程序下載到單片機的內存中，單片機才會按照程序員的邏輯執行命令實現功能。之前也講過下載單片機的幾種方式，比如ISP下載，JTAG下載，下載文件的格式最常見的是hex文件，這個格式大家都是知道的，還有一種bin文件是單片機的下載文件。下面介紹這兩種格式的區別。

　　HEX文件和BIN文件是我們經常碰到的2種文件格式。下面簡單介紹一下這2種文件格式的區別：

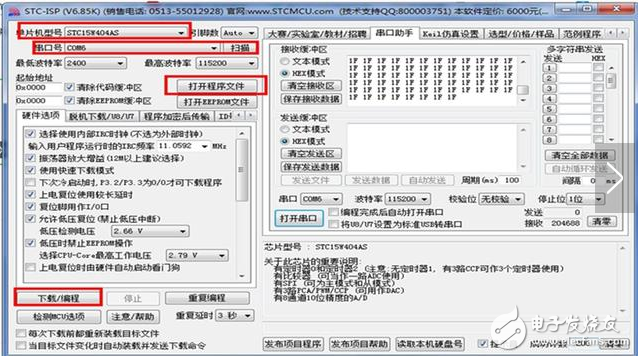

　　1. hex文件包含地址信息。在用ISP方式燒寫程序時，我們都有這樣的經驗：1）選擇單片機型號；2）選擇串口號；3）設置波特率（或者默認）；4）選擇下載的文件；5）點擊下載按鈕下載。如下圖所示。

　　經過這幾步后，程序下載工作就完成了，在以上的步驟中我們并沒有選擇要把程序下載到單片機的哪塊內存中，即不需要設置地址。因為HEX文件內部的信息已經包括了地址。而燒寫B(tài)IN文件的時候，用戶是一定需要指定地址信息的。單片機多下載hex文件。

　　2. BIN文件格式只包括了數據本身，沒有包含地址

　　bin文件本身只是數據，沒有包含地址信息，所以在下載bin文件時需要選擇內存的起始地址和終止地址，即要把bin文件下載到指定的內存空間。通常需要指定程序內存地址的芯片為ARM芯片和DSP芯片。

　　3、HEX文件和BIN文件大小不一樣

　　對于bin文件，通過右鍵屬性查看到的文件的大小就是數據的實際大小。而對HEX文件而言，你看到的文件大小并不是實際的數據的大小。一是因為HEX文件是用ASCII來表示數據，二是因為HEX文件本身還包括別的附加信息。
