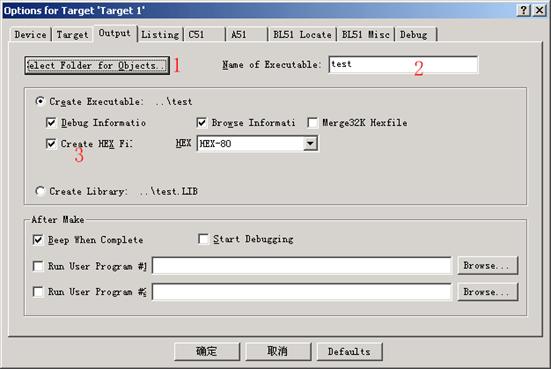

圖2－2 項目選項窗口

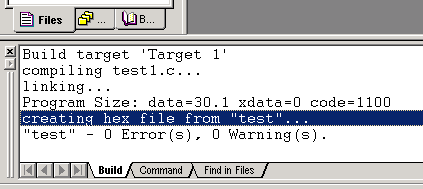

圖 2－3 編譯信息窗口

或許您已把編譯好的文件燒到了芯片上，如果您購買或自制了帶串行口輸出元件的學習實 驗板，那您就能把串行口和 PC 機串行口相聯用串行口調試軟件或 Windows 的超級終端,將其波特 率設為 1200，就能看到不停輸出的“Hello World!”字樣。如果您還沒有實驗板，那這 里先說說 AT89c51 的最小化系統，再以一實例程序驗證最小化系統是否在運行，這個最小化 系統也易于自制用于實驗。圖 2－4 便是 AT89c51 的最小化系統,不過為了讓我們能看出它 是在運行的，加了一個電阻和一個 LED，用以顯示它的狀態，晶體震蕩器能根據自己的情況使用， 一般實驗板上是用 11.0592MHz 或 12MHz,使用前者的好外是能產生標準的串行口波特率，后 者則一個機器周期為 1 微秒，便于做精確定時。在自己做實驗里，注意的是 VCC 是+5V 的， 不能高于此值，不然將損壞單片機，太低則不能正常工作。在 31 腳要接高電平，這樣我們 才能執行片內的程序，如接低電平則使用片外的程序存儲器。下面建一個新的項目名為 OneLED 來驗證最小化系統是否能工作（所有的例程都可在筆者的主頁下面下載到，網址： http://www.51hei.com 。程序如下：

#include //預處理命令

void main(void) //主函數名

{

//這是第一種注釋方式

unsigned int a; //定義變量 a 為 int 類型

/* 這是第二種注釋方式

*/

do{ //do while 組成循環

for (a=0; a<50000; a++); //這是一個循環 P1_0 = 0; //設 P1.0 口為低電平，點亮 LED for (a=0; a<50000; a++); //這是一個循環 P1_0 = 1; //設 P1.0 口為高電平，熄滅 LED

}

while(1);

}

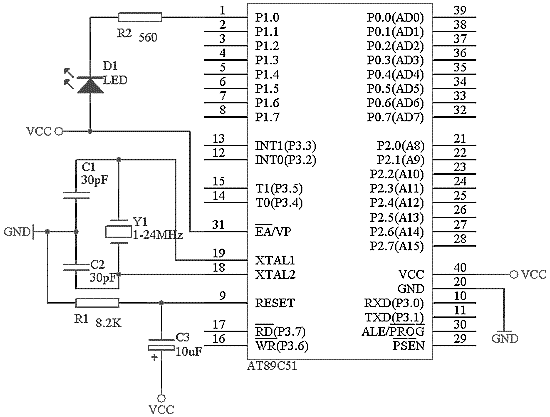

圖 2－4 AT89c51 最小化系統

這里先講講 KEIL C 編譯器所支持的注釋語句。一種是以“//”符號開始的語句，符號之后 的語句都被視為注釋，直到有回車換行。另一種是在“/*”和“*/”符號之內的為注釋。注 釋不會被 C 編譯器所編譯。一個 C 應用程序中應有一個 main 主函數，main 函數能調用別

的功能函數，但其它功能函數不允許調用 main 函數。不論 main 函數放在程序中的那個位置， 總是先被執行。用上面學到的知識編譯寫好的 OneLED 程序，并把它燒到剛做好的最小化系 統中。上電，剛開始時 LED 是不亮的（因為上電復位后所有的 IO 口都置 1 引腳為高電平）， 然后延時一段時間（for (a=0; a<50000; a++)這句在運行），LED 亮，再延時，LED 熄滅， 然后交替亮、滅。第一個真正的小實驗就做完，如果沒有這樣的效果那么您就要認真檢查一下電路或編譯燒寫的步驟了。
