SPL

　　SPL是uboot第一階段執行的代碼。 主要負責搬移uboot第二階段的代碼到內存中運行。 SPL是由固化在芯片內部的ROM引導的。 我們知道很多芯片廠商固化的ROM支持從nandflash， SDCARD等外部介質啟動。

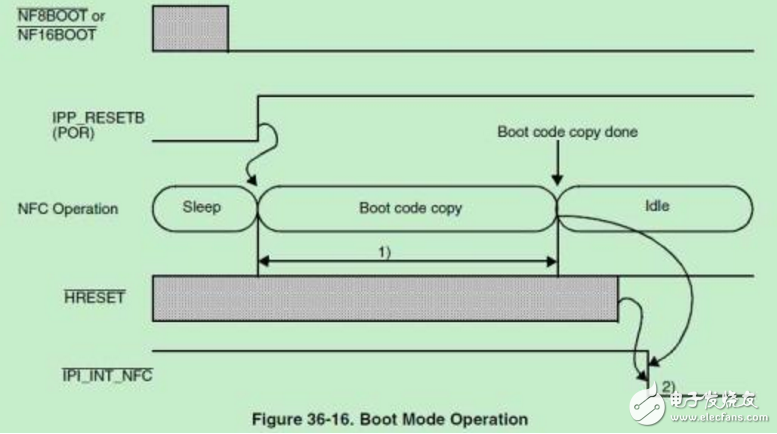

　　所謂啟動， 就是從這些外部介質中搬移一段固定大?。?K/8K/16K等）的代碼到內部RAM中運行。 這里搬移的就是SPL. 在最新版本的uboot中， 可以看到SPL也支持nandflash， SDCARD等多種啟動方式。 當SPL本身被搬移到內部RAM中運行時， 它會從nandflash， SDCARD等外部介質中搬移uboot第二階段的代碼到外部?jī)?nèi)存中。

　　SPL的文件組成

　　當我們?cè)趗boot下執行make命令的時候， 它最核心的功能是執行Makefile中的all目標編譯出相應的文件。 我們來看看這個all目標

　?。踦lain］ view plaincopyall： $（ALL-y） $（SUBDIR_EXAMPLES）

　?。踦lain］ view plain copyall： $（ALL-y） $（SUBDIR_EXAMPLES）

　　all依賴于$（ALL-y） 和 $（SUBDIR_EXAMPLES）， 這里我只關注ALL-y， 如下：

　?。踦lain］ view plaincopy# Always append ALL so that arch config.mk‘s can add custom ones

　　ALL-y += $（obj）u-boot.srec $（obj）u-boot.bin $（obj）System.map

　　ALL-$（CONFIG_NAND_U_BOOT） += $（obj）u-boot-nand.bin

　　ALL-$（CONFIG_ONENAND_U_BOOT） += $（obj）u-boot-onenand.bin

　　ALL-$（CONFIG_SPL） += $（obj）spl/u-boot-spl.bin

　　ALL-$（CONFIG_SPL_FRAMEWORK） += $（obj）u-boot.img

　　ALL-$（CONFIG_TPL） += $（obj）tpl/u-boot-tpl.bin

　　ALL-$（CONFIG_OF_SEPARATE） += $（obj）u-boot.dtb $（obj）u-boot-dtb.bin

　　ifneq （$（CONFIG_SPL_TARGET），）

　　ALL-$（CONFIG_SPL） += $（obj）$（subst “，，$（CONFIG_SPL_TARGET））

　　endif

　　# enable combined SPL/u-boot/dtb rules for tegra

　　ifneq （$（CONFIG_TEGRA），）

　　ifeq （$（CONFIG_OF_SEPARATE），y）

　　ALL-y += $（obj）u-boot-dtb-tegra.bin

　　else

　　ALL-y += $（obj）u-boot-nodtb-tegra.bin

　　endif

　　endif

　　［plain］ view plain copy# Always append ALL so that arch config.mk’s can add custom ones

　　ALL-y += $（obj）u-boot.srec $（obj）u-boot.bin $（obj）System.map

　　ALL-$（CONFIG_NAND_U_BOOT） += $（obj）u-boot-nand.bin

　　ALL-$（CONFIG_ONENAND_U_BOOT） += $（obj）u-boot-onenand.bin

　　ALL-$（CONFIG_SPL） += $（obj）spl/u-boot-spl.bin

　　ALL-$（CONFIG_SPL_FRAMEWORK） += $（obj）u-boot.img

　　ALL-$（CONFIG_TPL） += $（obj）tpl/u-boot-tpl.bin

　　ALL-$（CONFIG_OF_SEPARATE） += $（obj）u-boot.dtb $（obj）u-boot-dtb.bin

　　ifneq （$（CONFIG_SPL_TARGET），）

　　ALL-$（CONFIG_SPL） += $（obj）$（subst ”，，$（CONFIG_SPL_TARGET））

　　endif

　　# enable combined SPL/u-boot/dtb rules for tegra

　　ifneq （$（CONFIG_TEGRA），）

　　ifeq （$（CONFIG_OF_SEPARATE），y）

　　ALL-y += $（obj）u-boot-dtb-tegra.bin

　　else

　　ALL-y += $（obj）u-boot-nodtb-tegra.bin

　　endif

　　endif

　　

　　因?yàn)楸竟?jié)是討論SPL， 所以我們只關注其中的一句ALL-$（CONFIG_SPL） += $（obj）spl/u-boot-spl.bin

　　這句話表明

　　必須定義CONFIG_SPL才能編譯出spl的bin： 一般在“include/configs/${CONFIG_NAME}.h”中定義

　　SPL的bin依賴于u-boot-spl.bin

　　接著往下看

　　［plain］ view plaincopy$（obj）spl/u-boot-spl.bin： $（SUBDIR_TOOLS） depend

　　$（MAKE） -C spl all

　?。踦lain］ view plain copy$（obj）spl/u-boot-spl.bin： $（SUBDIR_TOOLS） depend

　　$（MAKE） -C spl all

　　這里可以發現， u-boot-spl.bin依賴于 $（SUBDIR_TOOLS） depend

　　$（SUBDIR_TOOLS） ： 暫不分析

　　depend： 參考附錄中的depend

　　進入spl目錄， 執行make all

　　接下來進入spl目錄， 看看它的Makefile ： 這里只分析與SPL相關的部分

　　［plain］ view plaincopyCONFIG_SPL_BUILD ：= y

　　export CONFIG_SPL_BUILD

　?。踦lain］ view plain copyCONFIG_SPL_BUILD ：= y

　　export CONFIG_SPL_BUILD

　　export CONFIG_SPL_BUILD： 在接下來的編譯中， 這個變量為y. 從后面的分析中可以看到， uboot的stage1， stage2階段的代碼用的是同一個Start.S， 只不過在Start.S中用#ifdef CONFIG_SPL_BUILD這種條件編譯來區分。 類似的還有其他一些文件。

　?。踦lain］ view plaincopyHAVE_VENDOR_COMMON_LIB = $（if $（wildcard $（SRCTREE）/board/$（VENDOR）/common/Makefile），y，n）

　　［plain］ view plain copyHAVE_VENDOR_COMMON_LIB = $（if $（wildcard $（SRCTREE）/board/$（VENDOR）/common/Makefile），y，n）

　?。踓pp］ view plaincopy如果board/$（VENDOR）/common目錄中有Makefile文件，則HAVE_VENDOR_COMMON_LIB為y否則為n

　?。踓pp］ view plain copy如果board/$（VENDOR）/common目錄中有Makefile文件，則HAVE_VENDOR_COMMON_LIB為y否則為n

　　［plain］ view plaincopyifdef CONFIG_SPL_START_S_PATH

　　START_PATH ：= $（subst “，，$（CONFIG_SPL_START_S_PATH））

　　else

　　START_PATH ：= $（CPUDIR）

　　endif

　?。踦lain］ view plain copyifdef CONFIG_SPL_START_S_PATH

　　START_PATH ：= $（subst ”，，$（CONFIG_SPL_START_S_PATH））

　　else

　　START_PATH ：= $（CPUDIR）

　　endif

　　我們這里沒有定義CONFIG_SPL_START_S_PATH， 所以START_PATH ：= $（CPUDIR）

　?。踦lain］ view plaincopySTART ：= $（START_PATH）/start.o

　?。踦lain］ view plain copySTART ：= $（START_PATH）/start.o

　　依賴start.o， 綜合來看， 就是要把CPUDIR下的start.S編譯進來。

　?。踦lain］ view plaincopyLIBS-y += arch/$（ARCH）/lib/lib$（ARCH）.o

　?。踦lain］ view plain copyLIBS-y += arch/$（ARCH）/lib/lib$（ARCH）.o

　　依賴lib$（ARCH）.o， 具體來看， 就是依賴arch/arm/lib/libarm.o

　?。踦lain］ view plaincopyLIBS-y += $（CPUDIR）/lib$（CPU）.o

　?。踦lain］ view plain copyLIBS-y += $（CPUDIR）/lib$（CPU）.o

　　依賴lib$（CPU）.o， 具體來看， 就是依賴arch/arm/cpu/armv7/libarmv7.o

　?。踦lain］ view plaincopyifdef SOC

　　LIBS-y += $（CPUDIR）/$（SOC）/lib$（SOC）.o

　　endif

　?。踦lain］ view plain copyifdef SOC

　　LIBS-y += $（CPUDIR）/$（SOC）/lib$（SOC）.o

　　endif

　　如果定義了SOC， 則依賴lib$（SOC）.o， 具體來看， 就是依賴arch/arm/cpu/s5pc1xx/libs5pc1xx.o

　?。踦lain］ view plaincopyLIBS-y += board/$（BOARDDIR）/lib$（BOARD）.o

　　［plain］ view plain copyLIBS-y += board/$（BOARDDIR）/lib$（BOARD）.o

　　依賴lib$（BOARD）.o， 具體來看， 就是依賴board/samsung/tiny210/libtiny210.o

　?。踦lain］ view plaincopyLIBS-$（HAVE_VENDOR_COMMON_LIB） += board/$（VENDOR）/common/lib$（VENDOR）.o

　?。踦lain］ view plain copyLIBS-$（HAVE_VENDOR_COMMON_LIB） += board/$（VENDOR）/common/lib$（VENDOR）.o

　　如果HAVE_VENDOR_COMMON_LIB為y， 則依賴lib$（VENDOR）.o， 具體來看， 就是依賴board/samsung/common/libsamsung.o

　?。踦lain］ view plaincopyLIBS-$（CONFIG_SPL_FRAMEWORK） += common/spl/libspl.o

　　LIBS-$（CONFIG_SPL_LIBCOMMON_SUPPORT） += common/libcommon.o

　　LIBS-$（CONFIG_SPL_LIBDISK_SUPPORT） += disk/libdisk.o

　　LIBS-$（CONFIG_SPL_I2C_SUPPORT） += drivers/i2c/libi2c.o

　　LIBS-$（CONFIG_SPL_GPIO_SUPPORT） += drivers/gpio/libgpio.o

　　LIBS-$（CONFIG_SPL_MMC_SUPPORT） += drivers/mmc/libmmc.o

　　LIBS-$（CONFIG_SPL_SERIAL_SUPPORT） += drivers/serial/libserial.o

　　LIBS-$（CONFIG_SPL_SPI_FLASH_SUPPORT） += drivers/mtd/spi/libspi_flash.o

　　LIBS-$（CONFIG_SPL_SPI_SUPPORT） += drivers/spi/libspi.o

　　LIBS-$（CONFIG_SPL_FAT_SUPPORT） += fs/fat/libfat.o

　　LIBS-$（CONFIG_SPL_LIBGENERIC_SUPPORT） += lib/libgeneric.o

　　LIBS-$（CONFIG_SPL_POWER_SUPPORT） += drivers/power/libpower.o

　　drivers/power/pmic/libpmic.o

　　LIBS-$（CONFIG_SPL_NAND_SUPPORT） += drivers/mtd/nand/libnand.o

　　LIBS-$（CONFIG_SPL_ONENAND_SUPPORT） += drivers/mtd/onenand/libonenand.o

　　LIBS-$（CONFIG_SPL_DMA_SUPPORT） += drivers/dma/libdma.o

　　LIBS-$（CONFIG_SPL_POST_MEM_SUPPORT） += post/drivers/memory.o

　　LIBS-$（CONFIG_SPL_NET_SUPPORT） += net/libnet.o

　　LIBS-$（CONFIG_SPL_ETH_SUPPORT） += drivers/net/libnet.o

　　LIBS-$（CONFIG_SPL_ETH_SUPPORT） += drivers/net/phy/libphy.o

　　LIBS-$（CONFIG_SPL_USBETH_SUPPORT） += drivers/net/phy/libphy.o

　　LIBS-$（CONFIG_SPL_MUSB_NEW_SUPPORT） += drivers/usb/musb-new/libusb_musb-new.o

　　LIBS-$（CONFIG_SPL_USBETH_SUPPORT） += drivers/usb/gadget/libusb_gadget.o

　　LIBS-$（CONFIG_SPL_WATCHDOG_SUPPORT） += drivers/watchdog/libwatchdog.o

　　［plain］ view plain copyLIBS-$（CONFIG_SPL_FRAMEWORK） += common/spl/libspl.o

　　LIBS-$（CONFIG_SPL_LIBCOMMON_SUPPORT） += common/libcommon.o

　　LIBS-$（CONFIG_SPL_LIBDISK_SUPPORT） += disk/libdisk.o

　　LIBS-$（CONFIG_SPL_I2C_SUPPORT） += drivers/i2c/libi2c.o

　　LIBS-$（CONFIG_SPL_GPIO_SUPPORT） += drivers/gpio/libgpio.o

　　LIBS-$（CONFIG_SPL_MMC_SUPPORT） += drivers/mmc/libmmc.o

　　LIBS-$（CONFIG_SPL_SERIAL_SUPPORT） += drivers/serial/libserial.o

　　LIBS-$（CONFIG_SPL_SPI_FLASH_SUPPORT） += drivers/mtd/spi/libspi_flash.o

　　LIBS-$（CONFIG_SPL_SPI_SUPPORT） += drivers/spi/libspi.o

　　LIBS-$（CONFIG_SPL_FAT_SUPPORT） += fs/fat/libfat.o

　　LIBS-$（CONFIG_SPL_LIBGENERIC_SUPPORT） += lib/libgeneric.o

　　LIBS-$（CONFIG_SPL_POWER_SUPPORT） += drivers/power/libpower.o

　　drivers/power/pmic/libpmic.o

　　LIBS-$（CONFIG_SPL_NAND_SUPPORT） += drivers/mtd/nand/libnand.o

　　LIBS-$（CONFIG_SPL_ONENAND_SUPPORT） += drivers/mtd/onenand/libonenand.o

　　LIBS-$（CONFIG_SPL_DMA_SUPPORT） += drivers/dma/libdma.o

　　LIBS-$（CONFIG_SPL_POST_MEM_SUPPORT） += post/drivers/memory.o

　　LIBS-$（CONFIG_SPL_NET_SUPPORT） += net/libnet.o

　　LIBS-$（CONFIG_SPL_ETH_SUPPORT） += drivers/net/libnet.o

　　LIBS-$（CONFIG_SPL_ETH_SUPPORT） += drivers/net/phy/libphy.o

　　LIBS-$（CONFIG_SPL_USBETH_SUPPORT） += drivers/net/phy/libphy.o

　　LIBS-$（CONFIG_SPL_MUSB_NEW_SUPPORT） += drivers/usb/musb-new/libusb_musb-new.o

　　LIBS-$（CONFIG_SPL_USBETH_SUPPORT） += drivers/usb/gadget/libusb_gadget.o

　　LIBS-$（CONFIG_SPL_WATCHDOG_SUPPORT） += drivers/watchdog/libwatchdog.o

　　根據具體配置， 選擇相應的依賴關系

　?。踦lain］ view plaincopyifeq （$（SOC），exynos）

　　LIBS-y += $（CPUDIR）/s5p-common/libs5p-common.o

　　endif

　?。踦lain］ view plain copyifeq （$（SOC），exynos）

　　LIBS-y += $（CPUDIR）/s5p-common/libs5p-common.o

　　endif

　　如果SOC為exynos， 則依賴libs5p-common.o， 我們這里的SOC為s5pc1xx， 所以不依賴

　?。踦lain］ view plaincopySTART ：= $（addprefix $（SPLTREE）/，$（START））

　　LIBS ：= $（addprefix $（SPLTREE）/，$（sort $（LIBS-y）））

　?。踦lain］ view plain copySTART ：= $（addprefix $（SPLTREE）/，$（START））

　　LIBS ：= $（addprefix $（SPLTREE）/，$（sort $（LIBS-y）））

　　給START和LIBS加上前綴， $（SPLTREE）， 具體來看， 就是編譯過程中生成的.o文件都會放到spl/目錄下面

　?。踦lain］ view plaincopy# Linker Script

　　ifdef CONFIG_SPL_LDSCRIPT

　　# need to strip off double quotes

　　LDSCRIPT ：= $（addprefix $（SRCTREE）/，$（subst “，，$（CONFIG_SPL_LDSCRIPT）））

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　LDSCRIPT ：= $（TOPDIR）/board/$（BOARDDIR）/u-boot-spl.lds

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　LDSCRIPT ：= $（TOPDIR）/$（CPUDIR）/u-boot-spl.lds

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　LDSCRIPT ：= $（TOPDIR）/arch/$（ARCH）/cpu/u-boot-spl.lds

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　$（error could not find linker script）

　　endif

　?。踦lain］ view plain copy# Linker Script

　　ifdef CONFIG_SPL_LDSCRIPT

　　# need to strip off double quotes

　　LDSCRIPT ：= $（addprefix $（SRCTREE）/，$（subst ”，，$（CONFIG_SPL_LDSCRIPT）））

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　LDSCRIPT ：= $（TOPDIR）/board/$（BOARDDIR）/u-boot-spl.lds

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　LDSCRIPT ：= $（TOPDIR）/$（CPUDIR）/u-boot-spl.lds

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　LDSCRIPT ：= $（TOPDIR）/arch/$（ARCH）/cpu/u-boot-spl.lds

　　endif

　　ifeq （$（wildcard $（LDSCRIPT）），）

　　$（error could not find linker script）

　　endif

　　找到spl的鏈接配置文件， 具體來看， 用的是arch/arm/cpu下的u-boot-spl.lds

　?。踦lain］ view plaincopyALL-y += $（obj）$（SPL_BIN）.bin

　　ifdef CONFIG_SAMSUNG

　　ALL-y += $（obj）$（BOARD）-spl.bin

　　endif

　　all： $（ALL-y）

　　ifdef CONFIG_SAMSUNG

　　$（obj）$（BOARD）-spl.bin： $（obj）u-boot-spl.bin

　　$（OBJTREE）/tools/mk$（BOARD）spl

　　$（obj）u-boot-spl.bin $（obj）$（BOARD）-spl.bin

　　endif

　　$（obj）$（SPL_BIN）.bin： $（obj）$（SPL_BIN）

　　$（OBJCOPY） $（OBJCFLAGS） -O binary $《 $@

　　GEN_UBOOT =

　　cd $（obj） && $（LD） $（LDFLAGS） $（LDFLAGS_$（@F）） $（__START）

　　--start-group $（__LIBS） --end-group $（PLATFORM_LIBS）

　　-Map $（SPL_BIN）.map -o $（SPL_BIN）

　　$（obj）$（SPL_BIN）： depend $（START） $（LIBS） $（obj）u-boot-spl.lds

　　$（GEN_UBOOT）

　　$（START）： depend

　　$（MAKE） -C $（SRCTREE）/$（START_PATH） $@

　　$（LIBS）： depend

　　$（MAKE） -C $（SRCTREE）$（dir $（subst $（SPLTREE），，$@））

　　$（obj）u-boot-spl.lds： $（LDSCRIPT） depend

　　$（CPP） $（CPPFLAGS） $（LDPPFLAGS） -I$（obj）。 -ansi -D__ASSEMBLY__ -P - 《 $《 》 $@

　　depend： $（obj）.depend

　　.PHONY： depend

　?。踦lain］ view plain copyALL-y += $（obj）$（SPL_BIN）.bin

　　ifdef CONFIG_SAMSUNG

　　ALL-y += $（obj）$（BOARD）-spl.bin

　　endif

　　all： $（ALL-y）

　　ifdef CONFIG_SAMSUNG

　　$（obj）$（BOARD）-spl.bin： $（obj）u-boot-spl.bin

　　$（OBJTREE）/tools/mk$（BOARD）spl

　　$（obj）u-boot-spl.bin $（obj）$（BOARD）-spl.bin

　　endif

　　$（obj）$（SPL_BIN）.bin： $（obj）$（SPL_BIN）

　　$（OBJCOPY） $（OBJCFLAGS） -O binary $《 $@

　　GEN_UBOOT =

　　cd $（obj） && $（LD） $（LDFLAGS） $（LDFLAGS_$（@F）） $（__START）

　　--start-group $（__LIBS） --end-group $（PLATFORM_LIBS）

　　-Map $（SPL_BIN）.map -o $（SPL_BIN）

　　$（obj）$（SPL_BIN）： depend $（START） $（LIBS） $（obj）u-boot-spl.lds

　　$（GEN_UBOOT）

　　$（START）： depend

　　$（MAKE） -C $（SRCTREE）/$（START_PATH） $@

　　$（LIBS）： depend

　　$（MAKE） -C $（SRCTREE）$（dir $（subst $（SPLTREE），，$@））

　　$（obj）u-boot-spl.lds： $（LDSCRIPT） depend

　　$（CPP） $（CPPFLAGS） $（LDPPFLAGS） -I$（obj）。 -ansi -D__ASSEMBLY__ -P - 《 $《 》 $@

　　depend： $（obj）.depend

　　.PHONY： depend

　　all： $（ALL-y）， 還記得本篇上面說的， 進入到spl目錄下之后干啥事嗎？ 沒錯， 執行make all， 其實執行的就是這里的all目標。 它依賴$（ALL-y）。 具體的依賴關系就不贅述了， 順藤摸瓜即可

　　ifdef CONFIG_SAMSUNG： 這個是針對Samsung平臺的特殊之處。

　　利用tools/mk$（BOARD）spl這個工具， 將u-boot-spl.bin轉為$（BOARD）-spl.bin

　　轉換的本質， 就是在u-boot-spl.bin前面加入head info.關于head info是什么， 可以參考文檔S5PV210_iROM_ApplicationNote_Preliminary_20091126.pdf. 順便可以理解一下samsung芯片的啟動流程

　　tools/mk$（BOARD）spl這個工具是在tools/Makefile里面生成的。

　　OK， 分析結束， 接下來， 就基于我們上面的分析開始分析代碼了。

　　SPL代碼分析

　　u-boot-spl.lds： 它的位置在上文中我們分析了

　　根據u-boot-spl.lds中的規則， 我們知道CPUDIR/start.o被放在了最前面。 它所對應的文件就是arch/arm/cpu/armv7/start.S

　　start.S

　　下面我們看看start.S

　?。踦lain］ view plaincopy.globl _start

　　_start： b reset

　　ldr pc， _undefined_instruction

　　ldr pc， _software_interrupt

　　ldr pc， _prefetch_abort

　　ldr pc， _data_abort

　　ldr pc， _not_used

　　ldr pc， _irq

　　ldr pc， _fiq

　?。踦lain］ view plain copy.globl _start

　　_start： b reset

　　ldr pc， _undefined_instruction

　　ldr pc， _software_interrupt

　　ldr pc， _prefetch_abort

　　ldr pc， _data_abort

　　ldr pc， _not_used

　　ldr pc， _irq

　　ldr pc， _fiq

　　_start是我們?cè)趌ds里面指定的ENTRY（_start）

　　首先會跳轉到reset處

　　ldr pc， _xxx定義的是中斷向量表

　?。踦lain］ view plaincopy#ifdef CONFIG_SPL_BUILD

　　_undefined_instruction： .word _undefined_instruction

　　_software_interrupt： .word _software_interrupt

　　_prefetch_abort： .word _prefetch_abort

　　_data_abort： .word _data_abort

　　_not_used： .word _not_used

　　_irq： .word _irq

　　_fiq： .word _fiq

　　_pad： .word 0x12345678 /* now 16*4=64 */

　　#else

　　_undefined_instruction： .word undefined_instruction

　　_software_interrupt： .word software_interrupt

　　_prefetch_abort： .word prefetch_abort

　　_data_abort： .word data_abort

　　_not_used： .word not_used

　　_irq： .word irq

　　_fiq： .word fiq

　　_pad： .word 0x12345678 /* now 16*4=64 */

　　#endif /* CONFIG_SPL_BUILD */

　?。踦lain］ view plain copy#ifdef CONFIG_SPL_BUILD

　　_undefined_instruction： .word _undefined_instruction

　　_software_interrupt： .word _software_interrupt

　　_prefetch_abort： .word _prefetch_abort

　　_data_abort： .word _data_abort

　　_not_used： .word _not_used

　　_irq： .word _irq

　　_fiq： .word _fiq

　　_pad： .word 0x12345678 /* now 16*4=64 */

　　#else

　　_undefined_instruction： .word undefined_instruction

　　_software_interrupt： .word software_interrupt

　　_prefetch_abort： .word prefetch_abort

　　_data_abort： .word data_abort

　　_not_used： .word not_used

　　_irq： .word irq

　　_fiq： .word fiq

　　_pad： .word 0x12345678 /* now 16*4=64 */

　　#endif /* CONFIG_SPL_BUILD */

　　當CONFIG了SPL_BUILD之后， 一旦發生異常中斷， 就會進入死循環。 所以我們的SPL里面不允許出發異常中斷

　　不過正常的uboot（即stage2階段）還是可以處理異常中斷的。

　　reset

　?。踦lain］ view plaincopy/*

　　* the actual reset code

　　*/

　　reset：

　　bl save_boot_params

　　/*

　　* disable interrupts （FIQ and IRQ）， also set the cpu to SVC32 mode，

　　* except if in HYP mode already

　　*/

　　mrs r0， cpsr

　　and r1， r0， #0x1f @ mask mode bits

　　teq r1， #0x1a @ test for HYP mode

　　bicne r0， r0， #0x1f @ clear all mode bits

　　orrne r0， r0， #0x13 @ set SVC mode

　　orr r0， r0， #0xc0 @ disable FIQ and IRQ

　　msr cpsr，r0

　　/* 。。。。。。。。 */

　　/* the mask ROM code should have PLL and others stable */

　　#ifndef CONFIG_SKIP_LOWLEVEL_INIT

　　bl cpu_init_cp15

　　bl cpu_init_crit

　　#endif

　　bl _main

　　［plain］ view plain copy/*

　　* the actual reset code

　　*/

　　reset：

　　bl save_boot_params

　　/*

　　* disable interrupts （FIQ and IRQ）， also set the cpu to SVC32 mode，

　　* except if in HYP mode already

　　*/

　　mrs r0， cpsr

　　and r1， r0， #0x1f @ mask mode bits

　　teq r1， #0x1a @ test for HYP mode

　　bicne r0， r0， #0x1f @ clear all mode bits

　　orrne r0， r0， #0x13 @ set SVC mode

　　orr r0， r0， #0xc0 @ disable FIQ and IRQ

　　msr cpsr，r0

　　/* 。。。。。。。。 */

　　/* the mask ROM code should have PLL and others stable */

　　#ifndef CONFIG_SKIP_LOWLEVEL_INIT

　　bl cpu_init_cp15

　　bl cpu_init_crit

　　#endif

　　bl _main

　　當初次上電或者復位時， Uboot最新運行的就是這里的代碼

　　bl save_boot_params： 如果沒有重新定義save_boot_params，則使用《arch/arm/cpu/armv7/start.S》中的save_boot_params。其不做任何事情，直接返回

　　禁止FIQ， IRQ; 設置CPU工作在SVC32模式

　　bl cpu_init_cp15： （I/D-Cache， MMU， TLBs），具體見下面代碼中注釋

　　bl cpu_init_crit ： 主要是設置CPU的PLL， GPIO管腳復用， memory等。 具體見下面

　　bl _main ： 跳轉到《arch/arm/lib/crt0.S》中的_main. 具體見下面

　　cpu_init_cp15

　?。踦lain］ view plaincopy/*************************************************************************

　　*

　　* cpu_init_cp15

　　*

　　* Setup CP15 registers （cache， MMU， TLBs）。 The I-cache is turned on unless

　　* CONFIG_SYS_ICACHE_OFF is defined.

　　*

　　*************************************************************************/

　　ENTRY（cpu_init_cp15）

　　/*

　　* Invalidate L1 I/D

　　*/

　　mov r0， #0 @ set up for MCR

　　mcr p15， 0， r0， c8， c7， 0 @ invalidate TLBs

　　mcr p15， 0， r0， c7， c5， 0 @ invalidate icache

　　mcr p15， 0， r0， c7， c5， 6 @ invalidate BP array

　　mcr p15， 0， r0， c7， c10， 4 @ DSB

　　mcr p15， 0， r0， c7， c5， 4 @ ISB

　　/*

　　* disable MMU stuff and caches

　　*/

　　mrc p15， 0， r0， c1， c0， 0

　　bic r0， r0， #0x00002000 @ clear bits 13 （--V-）

　　bic r0， r0， #0x00000007 @ clear bits 2:0 （-CAM）

　　orr r0， r0， #0x00000002 @ set bit 1 （--A-） Align

　　orr r0， r0， #0x00000800 @ set bit 11 （Z---） BTB

　　#ifdef CONFIG_SYS_ICACHE_OFF

　　bic r0， r0， #0x00001000 @ clear bit 12 （I） I-cache

　　#else

　　orr r0， r0， #0x00001000 @ set bit 12 （I） I-cache

　　#endif

　　mcr p15， 0， r0， c1， c0， 0

　　#ifdef CONFIG_ARM_ERRATA_716044

　　mrc p15， 0， r0， c1， c0， 0 @ read system control register

　　orr r0， r0， #1 《《 11 @ set bit #11

　　mcr p15， 0， r0， c1， c0， 0 @ write system control register

　　#endif

　　#ifdef CONFIG_ARM_ERRATA_742230

　　mrc p15， 0， r0， c15， c0， 1 @ read diagnostic register

　　orr r0， r0， #1 《《 4 @ set bit #4

　　mcr p15， 0， r0， c15， c0， 1 @ write diagnostic register

　　#endif

　　#ifdef CONFIG_ARM_ERRATA_743622

　　mrc p15， 0， r0， c15， c0， 1 @ read diagnostic register

　　orr r0， r0， #1 《《 6 @ set bit #6

　　mcr p15， 0， r0， c15， c0， 1 @ write diagnostic register

　　#endif

　　#ifdef CONFIG_ARM_ERRATA_751472

　　mrc p15， 0， r0， c15， c0， 1 @ read diagnostic register

　　orr r0， r0， #1 《《 11 @ set bit #11

　　mcr p15， 0， r0， c15， c0， 1 @ write diagnostic register

　　#endif

　　mov pc， lr @ back to my caller

　　ENDPROC（cpu_init_cp15）

　?。踦lain］ view plain copy/*************************************************************************

　　*

　　* cpu_init_cp15

　　*

　　* Setup CP15 registers （cache， MMU， TLBs）。 The I-cache is turned on unless

　　* CONFIG_SYS_ICACHE_OFF is defined.

　　*

　　*************************************************************************/

　　ENTRY（cpu_init_cp15）

　　/*

　　* Invalidate L1 I/D

　　*/

　　mov r0， #0 @ set up for MCR

　　mcr p15， 0， r0， c8， c7， 0 @ invalidate TLBs

　　mcr p15， 0， r0， c7， c5， 0 @ invalidate icache

　　mcr p15， 0， r0， c7， c5， 6 @ invalidate BP array

　　mcr p15， 0， r0， c7， c10， 4 @ DSB

　　mcr p15， 0， r0， c7， c5， 4 @ ISB

　　/*

　　* disable MMU stuff and caches

　　*/

　　mrc p15， 0， r0， c1， c0， 0

　　bic r0， r0， #0x00002000 @ clear bits 13 （--V-）

　　bic r0， r0， #0x00000007 @ clear bits 2:0 （-CAM）

　　orr r0， r0， #0x00000002 @ set bit 1 （--A-） Align

　　orr r0， r0， #0x00000800 @ set bit 11 （Z---） BTB

　　#ifdef CONFIG_SYS_ICACHE_OFF

　　bic r0， r0， #0x00001000 @ clear bit 12 （I） I-cache

　　#else

　　orr r0， r0， #0x00001000 @ set bit 12 （I） I-cache

　　#endif

　　mcr p15， 0， r0， c1， c0， 0

　　#ifdef CONFIG_ARM_ERRATA_716044

　　mrc p15， 0， r0， c1， c0， 0 @ read system control register

　　orr r0， r0， #1 《《 11 @ set bit #11

　　mcr p15， 0， r0， c1， c0， 0 @ write system control register

　　#endif

　　#ifdef CONFIG_ARM_ERRATA_742230

　　mrc p15， 0， r0， c15， c0， 1 @ read diagnostic register

　　orr r0， r0， #1 《《 4 @ set bit #4

　　mcr p15， 0， r0， c15， c0， 1 @ write diagnostic register

　　#endif

　　#ifdef CONFIG_ARM_ERRATA_743622

　　mrc p15， 0， r0， c15， c0， 1 @ read diagnostic register

　　orr r0， r0， #1 《《 6 @ set bit #6

　　mcr p15， 0， r0， c15， c0， 1 @ write diagnostic register

　　#endif

　　#ifdef CONFIG_ARM_ERRATA_751472

　　mrc p15， 0， r0， c15， c0， 1 @ read diagnostic register

　　orr r0， r0， #1 《《 11 @ set bit #11

　　mcr p15， 0， r0， c15， c0， 1 @ write diagnostic register

　　#endif

　　mov pc， lr @ back to my caller

　　ENDPROC（cpu_init_cp15）

　　cpu_init_crit

　?。踦lain］ view plaincopy#ifndef CONFIG_SKIP_LOWLEVEL_INIT

　　/*************************************************************************

　　*

　　* CPU_init_critical registers

　　*

　　* setup important registers

　　* setup memory timing

　　*

　　*************************************************************************/

　　ENTRY（cpu_init_crit）

　　/*

　　* Jump to board specific initialization.。。

　　* The Mask ROM will have already initialized

　　* basic memory. Go here to bump up clock rate and handle

　　* wake up conditions.

　　*/

　　b lowlevel_init @ go setup pll，mux，memory

　　ENDPROC（cpu_init_crit）

　　#endif

　?。踦lain］ view plain copy#ifndef CONFIG_SKIP_LOWLEVEL_INIT

　　/*************************************************************************

　　*

　　* CPU_init_critical registers

　　*

　　* setup important registers

　　* setup memory timing

　　*

　　*************************************************************************/

　　ENTRY（cpu_init_crit）

　　/*

　　* Jump to board specific initialization.。。

　　* The Mask ROM will have already initialized

　　* basic memory. Go here to bump up clock rate and handle

　　* wake up conditions.

　　*/

　　b lowlevel_init @ go setup pll，mux，memory

　　ENDPROC（cpu_init_crit）

　　#endif

　　b lowlevel_init ： 跳轉到《arch/arm/cpu/armv7/lowlevel_init.S》中的lowlevel_init

　　lowlevel_init.S

　　lowlevel_init

　?。踦lain］ view plaincopy#include 《asm-offsets.h》

　　#include 《config.h》

　　#include 《linux/linkage.h》

　　ENTRY（lowlevel_init）

　　/*

　　* Setup a temporary stack

　　*/

　　ldr sp， =CONFIG_SYS_INIT_SP_ADDR

　　bic sp， sp， #7 /* 8-byte alignment for ABI compliance */

　　#ifdef CONFIG_SPL_BUILD

　　ldr r9， =gdata

　　#else

　　sub sp， #GD_SIZE

　　bic sp， sp， #7

　　mov r9， sp

　　#endif

　　/*

　　* Save the old lr（passed in ip） and the current lr to stack

　　*/

　　push {ip， lr}

　　/*

　　* go setup pll， mux， memory

　　*/

　　bl s_init

　　pop {ip， pc}

　?。踦lain］ view plain copy#include 《asm-offsets.h》

　　#include 《config.h》

　　#include 《linux/linkage.h》

　　ENTRY（lowlevel_init）

　　/*

　　* Setup a temporary stack

　　*/

　　ldr sp， =CONFIG_SYS_INIT_SP_ADDR

　　bic sp， sp， #7 /* 8-byte alignment for ABI compliance */

　　#ifdef CONFIG_SPL_BUILD

　　ldr r9， =gdata

　　#else

　　sub sp， #GD_SIZE

　　bic sp， sp， #7

　　mov r9， sp

　　#endif

　　/*

　　* Save the old lr（passed in ip） and the current lr to stack

　　*/

　　push {ip， lr}

　　/*

　　* go setup pll， mux， memory

　　*/

　　bl s_init

　　pop {ip， pc}

　　以前老版本的uboot， lowlevel_init一般都是在board/xxx下面的板級文件夾下面實現的。 現在直接放到CPUDIR下面了， 那它做了什么事情呢

　　對stack pointer賦值成CONFIG_SYS_INIT_SP_ADDR

　　確保sp是8字節對齊

　　將gdata的地址存入到r9寄存器中

　　跳轉到 s_init： 這個s_init就需要芯片廠商或者我們自己在板級文件里面實現了。 它主要做的事情

　　setup pll， mux， memory

　　我個人感覺， 新版本的uboot在CPUDIR下實現了一個lowlevel_init.S文件， 主要目標是初始化sp， 這樣s_init就可以用C語言實現了。 而以前的老版本里面， s_init里面要做的事情都是用匯編做的。

　　crt0.S

　　_main

　?。踦lain］ view plaincopyENTRY（_main）

　　/*

　　* Set up initial C runtime environment and call board_init_f（0）。

　　*/

　　#if defined（CONFIG_SPL_BUILD） && defined（CONFIG_SPL_STACK）

　　ldr sp， =（CONFIG_SPL_STACK）

　　#else

　　ldr sp， =（CONFIG_SYS_INIT_SP_ADDR）

　　#endif

　　bic sp， sp， #7 /* 8-byte alignment for ABI compliance */

　　sub sp， #GD_SIZE /* allocate one GD above SP */

　　bic sp， sp， #7 /* 8-byte alignment for ABI compliance */

　　mov r9， sp /* GD is above SP */

　　mov r0， #0

　　bl board_init_f

　?。踦lain］ view plain copyENTRY（_main）

　　/*

　　* Set up initial C runtime environment and call board_init_f（0）。

　　*/

　　#if defined（CONFIG_SPL_BUILD） && defined（CONFIG_SPL_STACK）

　　ldr sp， =（CONFIG_SPL_STACK）

　　#else

　　ldr sp， =（CONFIG_SYS_INIT_SP_ADDR）

　　#endif

　　bic sp， sp， #7 /* 8-byte alignment for ABI compliance */

　　sub sp， #GD_SIZE /* allocate one GD above SP */

　　bic sp， sp， #7 /* 8-byte alignment for ABI compliance */

　　mov r9， sp /* GD is above SP */

　　mov r0， #0

　　bl board_init_f

　　

　　重新對SP賦值， 確認sp是8字對齊

　　在棧頂保留一個global_data的大小， 這個global_data是uboot里面的一個全局?jǐn)?shù)據， 很多地方都會用到。 俗稱 gd_t

　　確認更新后的sp是8字對齊

　　r9指向global_data， 后面別的地方想用global_data時候， 可以直接從r9里面獲取地址。

　　r0賦值0

　　bl board_init_f： 跳轉到board_init_f. 在編譯SPL時， 分析Makefile可以看出， 該函數的實現是在《arch/arm/lib/spl.c》。

　　arch/arm/lib/spl.c

　　board_init_f

　?。踦lain］ view plaincopy/*

　　* In the context of SPL， board_init_f must ensure that any clocks/etc for

　　* DDR are enabled， ensure that the stack pointer is valid， clear the BSS

　　* and call board_init_f. We provide this version by default but mark it

　　* as __weak to allow for platforms to do this in their own way if needed.

　　*/

　　void __weak board_init_f（ulong dummy）

　　{

　　/* Clear the BSS. */

　　memset（__bss_start， 0， __bss_end - __bss_start）;

　　/* Set global data pointer. */

　　gd = &gdata;

　　board_init_r（NULL， 0）;

　　}

　?。踦lain］ view plain copy/*

　　* In the context of SPL， board_init_f must ensure that any clocks/etc for

　　* DDR are enabled， ensure that the stack pointer is valid， clear the BSS

　　* and call board_init_f. We provide this version by default but mark it

　　* as __weak to allow for platforms to do this in their own way if needed.

　　*/

　　void __weak board_init_f（ulong dummy）

　　{

　　/* Clear the BSS. */

　　memset（__bss_start， 0， __bss_end - __bss_start）;

　　/* Set global data pointer. */

　　gd = &gdata;

　　board_init_r（NULL， 0）;

　　}

　　__weak： 表明該函數可以被重新定義

　　對BSS段進行清零操作

　　gd = &gdata;

　　gd的定義在DECLARE_GLOBAL_DATA_PTR 《arch/arm/include/asm/global_data.h》

　　#define DECLARE_GLOBAL_DATA_PTR register volatile gd_t *gd asm （“r9”）

　　還記得r9這個寄存器嗎， 在上面初始化過了

　　gdata的定義在本文件中： gd_t gdata __attribute__ （（section（“.data”）））;

　　它是一個 gd_t 也就是global_data類型的變量

　　__attribute__表示這個變量會被放到“.data”這個輸入段中。 連接器會把輸入段按照鏈接腳本（u-boot-spl.lds）里面指定的規則存放到輸出段。

　　為什么會有這個賦值操作， 不太明白。。。

　　board_init_r ： 在編譯SPL時， 分析Makefile可以看出， 該函數的實現是在《common/spl/spl.c》

　　common/spl/spl.c

　　board_init_r

　?。踦lain］ view plaincopy#ifdef CONFIG_SYS_SPL_MALLOC_START

　　mem_malloc_init（CONFIG_SYS_SPL_MALLOC_START，

　　CONFIG_SYS_SPL_MALLOC_SIZE）;

　　#endif

　?。踦lain］ view plain copy#ifdef CONFIG_SYS_SPL_MALLOC_START

　　mem_malloc_init（CONFIG_SYS_SPL_MALLOC_START，

　　CONFIG_SYS_SPL_MALLOC_SIZE）;

　　#endif

　　如果定義了：CONFIG_SYS_SPL_MALLOC_START， 則進行memory的malloc池初始化。 以后調用malloc就在這個池子里面分配內存

　?。踦lain］ view plaincopy#ifndef CONFIG_PPC

　　/*

　　* timer_init（） does not exist on PPC systems. The timer is initialized

　　* and enabled （decrementer） in interrupt_init（） here.

　　*/

　　timer_init（）;

　　#endif

　?。踦lain］ view plain copy#ifndef CONFIG_PPC

　　/*

　　* timer_init（） does not exist on PPC systems. The timer is initialized

　　* and enabled （decrementer） in interrupt_init（） here.

　　*/

　　timer_init（）;

　　#endif

　　如果沒有定義：CONFIG_PPC， 則進行timer的初始化。 《arch/arm/cpu/armv7/s5p-common/timer.c》里面定義

　?。踦lain］ view plaincopy#ifdef CONFIG_SPL_BOARD_INIT

　　spl_board_init（）;

　　#endif

　?。踦lain］ view plain copy#ifdef CONFIG_SPL_BOARD_INIT

　　spl_board_init（）;

　　#endif

　　SPL階段， 如果還需要做什么初始化動作， 可以放在這里。 具體的實現可以在BOARDDIR下面。

　?。踦lain］ view plaincopyboot_device = spl_boot_device（）;

　　debug（“boot device - %d ”， boot_device）;

　?。踦lain］ view plain copyboot_device = spl_boot_device（）;

　　debug（“boot device - %d ”， boot_device）;

　　必須實現spl_boot_device， 返回是從哪個外部設備啟動的（NAND/SDCARD/NOR.。。）。 可以廠商或者自己在BOARDDIR下面實現

　?。踦lain］ view plaincopyswitch （boot_device） {

　　#ifdef CONFIG_SPL_RAM_DEVICE

　　case BOOT_DEVICE_RAM：

　　spl_ram_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_MMC_SUPPORT

　　case BOOT_DEVICE_MMC1：

　　case BOOT_DEVICE_MMC2：

　　case BOOT_DEVICE_MMC2_2：

　　spl_mmc_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_NAND_SUPPORT

　　case BOOT_DEVICE_NAND：

　　spl_nand_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_ONENAND_SUPPORT

　　case BOOT_DEVICE_ONENAND：

　　spl_onenand_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_NOR_SUPPORT

　　case BOOT_DEVICE_NOR：

　　spl_nor_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_YMODEM_SUPPORT

　　case BOOT_DEVICE_UART：

　　spl_ymodem_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_SPI_SUPPORT

　　case BOOT_DEVICE_SPI：

　　spl_spi_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_ETH_SUPPORT

　　case BOOT_DEVICE_CPGMAC：

　　#ifdef CONFIG_SPL_ETH_DEVICE

　　spl_net_load_image（CONFIG_SPL_ETH_DEVICE）;

　　#else

　　spl_net_load_image（NULL）;

　　#endif

　　break;

　　#endif

　　#ifdef CONFIG_SPL_USBETH_SUPPORT

　　case BOOT_DEVICE_USBETH：

　　spl_net_load_image（“usb_ether”）;

　　break;

　　#endif

　　default：

　　debug（“SPL： Un-supported Boot Device ”）;

　　hang（）;

　　}

　?。踦lain］ view plain copy switch （boot_device） {

　　#ifdef CONFIG_SPL_RAM_DEVICE

　　case BOOT_DEVICE_RAM：

　　spl_ram_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_MMC_SUPPORT

　　case BOOT_DEVICE_MMC1：

　　case BOOT_DEVICE_MMC2：

　　case BOOT_DEVICE_MMC2_2：

　　spl_mmc_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_NAND_SUPPORT

　　case BOOT_DEVICE_NAND：

　　spl_nand_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_ONENAND_SUPPORT

　　case BOOT_DEVICE_ONENAND：

　　spl_onenand_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_NOR_SUPPORT

　　case BOOT_DEVICE_NOR：

　　spl_nor_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_YMODEM_SUPPORT

　　case BOOT_DEVICE_UART：

　　spl_ymodem_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_SPI_SUPPORT

　　case BOOT_DEVICE_SPI：

　　spl_spi_load_image（）;

　　break;

　　#endif

　　#ifdef CONFIG_SPL_ETH_SUPPORT

　　case BOOT_DEVICE_CPGMAC：

　　#ifdef CONFIG_SPL_ETH_DEVICE

　　spl_net_load_image（CONFIG_SPL_ETH_DEVICE）;

　　#else

　　spl_net_load_image（NULL）;

　　#endif

　　break;

　　#endif

　　#ifdef CONFIG_SPL_USBETH_SUPPORT

　　case BOOT_DEVICE_USBETH：

　　spl_net_load_image（“usb_ether”）;

　　break;

　　#endif

　　default：

　　debug（“SPL： Un-supported Boot Device ”）;

　　hang（）;

　　}

　　將image從具體的外部設備中l(wèi)oad到ram中。 這里暫時先不分析具體的load過程。

　?。踦lain］ view plaincopyswitch （spl_image.os） {

　　case IH_OS_U_BOOT：

　　debug（“Jumping to U-Boot ”）;

　　break;

　　#ifdef CONFIG_SPL_OS_BOOT

　　case IH_OS_LINUX：

　　debug（“Jumping to Linux ”）;

　　spl_board_prepare_for_linux（）;

　　jump_to_image_linux（（void *）CONFIG_SYS_SPL_ARGS_ADDR）;

　　#endif

　　default：

　　debug（“Unsupported OS image.。 Jumping nevertheless.。 ”）;

　　}

　　jump_to_image_no_args（&spl_image）;

　?。踦lain］ view plain copy switch （spl_image.os） {

　　case IH_OS_U_BOOT：

　　debug（“Jumping to U-Boot ”）;

　　break;

　　#ifdef CONFIG_SPL_OS_BOOT

　　case IH_OS_LINUX：

　　debug（“Jumping to Linux ”）;

　　spl_board_prepare_for_linux（）;

　　jump_to_image_linux（（void *）CONFIG_SYS_SPL_ARGS_ADDR）;

　　#endif

　　default：

　　debug（“Unsupported OS image.。 Jumping nevertheless.。 ”）;

　　}

　　jump_to_image_no_args（&spl_image）;

　　判斷image的類型

　　如果是u-boot，則直接break， 去運行u-boot

　　如果是Linux，則啟動Linux

　　至此，SPL結束它的生命，控制權交于u-boot或Linux

　　在接下來的一篇中， 我們會分析當控制權交給u-boot之后， uboot的運行流程

　　總結

　　SPL移植注意點

　　s_init： C語言實現此函數， 必須的。 如果是廠商提供的， 一般在arch/arm/cpu/xxx下面。 如果廠商沒有提供， 我們可以在BOARDDIR下面實現。 主要完成以下功能

　　設置CPU的PLL， GPIO管腳復用， memory等

　　spl_board_init： C語言實現， 可選的。 如果是廠商提供的， 一般在arch/arm/cpu/xxx下面。 如果廠商沒有提供， 我們可以在BOARDDIR下面實現。 主要完成的功能自己決定

　　spl_boot_device： C語言實現， 必須的。 如果是廠商提供的， 一般在arch/arm/cpu/xxx下面。 如果廠商沒有提供， 我們可以在BOARDDIR下面實現。 主要完成的功能

　　返回是從什么設備啟動的（NAND/SDCARD/Nor 。。。）。 像Atmel， Samsung的芯片， 都是有辦法做這個事情的.
