NUCLEO-F767ZI開發板評測

NUCLEO-F767ZI是意法半導體ST公司推出的低成本Nucleo評估板，目前為止，Nucleo系列可分為Nucleo-32、Nucleo-64和Nucleo-144三種產品，其中Nucleo-32采用32引腳小封裝的MCU，功能最為簡單;Nucleo-64采用LQFP64封裝的MCU，是最早推出的Nucleo開發板產品;而Nucleo-144采用LQFP144封裝的MCU，最新推出、功能最強。至此，意法半導體ST公司共推出幾十款Nucleo開發板，涵蓋了STM32系列MCU的主要產品。而NUCLEO-F767ZI可謂是目前功能最強的一款Nucleo開發板，位于Nucleo系列開發板家族圖譜的右上角！

圖1-2 NUCLEO開發板家族

NUCLEO-F767ZI開發板評測

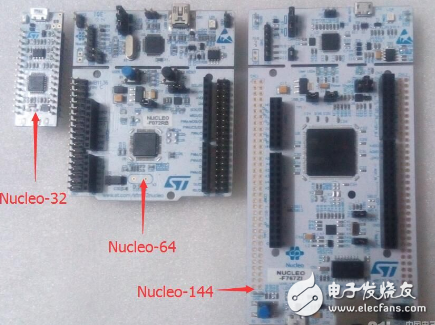

圖1-3 NUCLEO開發板對比

上面這個圖大家可以看到三款開發板的特點：左面最小的是Nucle-F031K6開發板，板載一顆32引腳的STM32F031K6微控制器，提供ST-LINK V2仿真調試器，1個用戶LED，對外提供Arduino? Nano擴展接口;中間是最早推出的Nucleo 64系列開發板Nucleo-F072RB，板載一顆64引腳的STM32F072RB微控制器，提供ST-LINK V2仿真調試器，1個用戶LED和1個用戶按鍵，對外提供Arduino? Uno和ST Morpho接口;右面的是這次的Nucle-F767ZI，板載一顆144引腳的STM32F767ZI微控制器，提供ST-LINK V2仿真調試器，3個用戶LED和1個用戶按鍵，1個USB接口和1個以太網接口，對外提供ST Zio（兼容Arduino? Uno Revision 3）和ST morpho接口。

NUCLEO-F767ZI開發板是Nucleo-144系列產品，像其他同類的Nucleo類似，具有如下功能特點：

?板載LQFP144封裝的STM32微控制器STM32F767ZI，基于新型Cortex-M7內核。

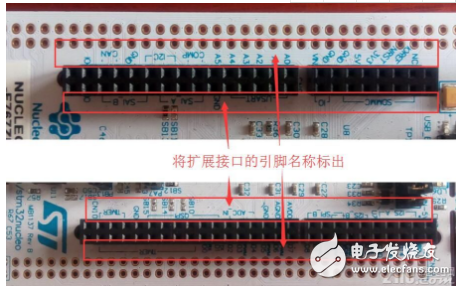

?提供兩種類型的擴展接口，ST Zio（同時提供兼容Arduino? Uno Revision 3接口）和ST morpho（全擴展接口，將所有I/O引腳全部引出）。

?支持ARM?mbed?。

?板載ST-LINK / V2-1調試器/編程，可以實現虛擬COM端口、大容量存儲器和調試端口。

?靈活的電路板電源，可通過ST-LINK / V2-1 USB提供5V電源、ST Zio或ST morpho接口提供3.3V或5V或7-12V電源。

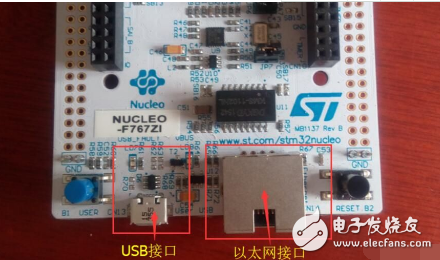

?提供Micro-AB接口可實現USB功能（USB OTG或全速設備）。

?支持IEEE-802.3-2002標準的以太網接口。

?三個用戶LED。

?兩個按鈕：USER和RESET。

?32.768 kHz LSE晶振。

?支持完全免費HAL軟件庫并提供大量應用實例。
