結構 - NUCLEO-F767ZI開發板評測

1、結構

NUCLEO-F767ZI開發板是意法半導體ST公司提供的基于LQFP-144封裝的STM32微控制器STM32F767ZI的低成本評估板，在開發板結構設計上仍然遵循以前的Nucleo-64系列的風格，開發板分為上下兩個區域，上面是ST-LINKV2，下面是STM32F767的最小系統和接口電路部分，而且ST-LINK部分可以很方便的從中間剪開來單獨使用。

NUCLEO-F767ZI開發板評測

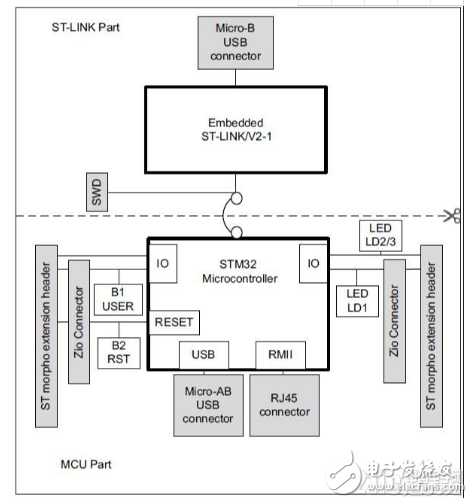

圖2-1 NUCLEO-F767ZI開發板結構

關于NUCLEO-F767ZI開發板詳細的資源結構可見Nucleo-144的用戶手冊的說明。

NUCLEO-F767ZI開發板評測

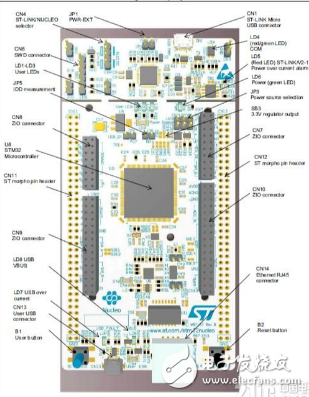

圖2-2 NUCLEO-F767ZI開發板正面布局

NUCLEO-F767ZI開發板評測

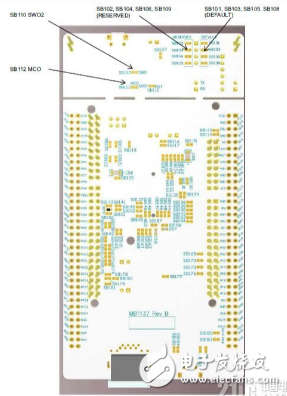

圖2-3 NUCLEO-F767ZI開發板背面布局

2、核心MCU

在NUCLEO-F767ZI開發板上配備了一顆高性能的微控制器STM32F767ZI，其內部結構可見下圖。

圖2-4 STM32F767ZI微控制器

圖2-5 STM32F767ZI微控制器內部結構

STM32F767ZI處理器采用新型的Cortex-M7內核，具有如下特點：

? 面向內核、外設和存儲器互連的AXI和多AHB總線矩陣

? 高達16 KB + 16KB I-cache和D-cache

? 最大2 MB嵌入式閃存，部分型號支持同時讀寫

? 兩個通用DMA 控制器和用于以太網、高速USB OTG 接口和Chrom-ART圖形加速器的三個專用DMA

? 外設速度獨立于CPU速度（雙時鐘支持），使得系統時鐘變化不影響外設工作

? 外設資源豐富，例如帶有SPDIF輸出支持的兩個串行音頻接口（SAI），帶有SPDIF輸入支持的三個I2S半雙工傳輸，帶有專用供電的兩個USB OTG和雙模QuadSPI Flash

? 分散結構的大容量SRAM

? 512 KB通用數據存儲器，其中包括128 KB緊密耦合數據存儲器（DTCM），用于時間關鍵數據處理（棧、堆。。。。。。）

? 16 KB的緊密耦合指令存儲器（ITCM），用于時間關鍵程序

? 4KB的備份SRAM，用于最低功耗模式下保存數據
