STM32的獨立看門狗由內部專門的40Khz低速時鐘驅動，即使主時鐘發生故障，它也仍然有效。這里需要注意獨立看門狗的時鐘是一個內部RC時鐘，所以并不是準確的40Khz，而是在30~60Khz之間的一個可變化的時鐘，只是我們?cè)诠浪愕臅r(shí)候，以40Khz的頻率來計算，看門狗對時間的要求不是很精確，所以，時鐘有些偏差，都是可以接受的。

首先我們得講解一下看門狗的原理。我們總結一下：

單片機系統在外界的干擾下會出現程序跑飛的現象導致出現死循環，看門狗電路就是為了避免這種情況的發生?？撮T狗的作用就是在一定時間內（通過定時計數器實現）沒有接收喂狗信號（表示MCU已經掛了），便實現處理器的自動復位重啟（發送復位信號）。

下面我們?cè)诹私鈳讉€(gè)與獨立看門狗相關聯的寄存器之后講解怎么通過庫函數來實現配置。

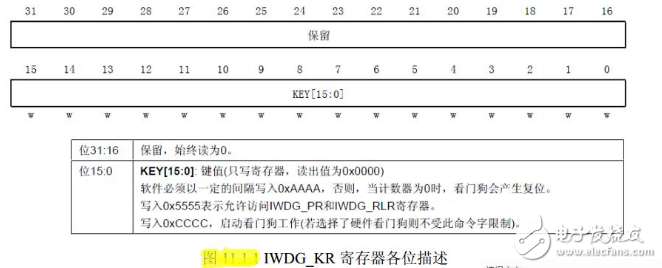

首先是鍵值寄存器IWDG_KR，該寄存器的各位描述如圖所示：

在鍵值寄存器（IWDG_KR）中寫入 0xCCCC，開始啟用獨立看門狗；此時計數器開始從其復位值 0xFFF 遞減計數。當計數器計數到末尾 0x000 時，會產生一個復位信號（IWDG_RESET）。無論何時，只要鍵寄存器 IWDG_KR 中被寫入 0xAAAA， IWDG_RLR 中的值就會被重新加載到計數器中從而避免產生看門狗復位 。IWDG_PR 和 IWDG_RLR 寄存器具有寫保護功能。要修改這兩個寄存器的值，必須先向IWDG_KR 寄存器中寫入 0x5555。將其他值寫入這個寄存器將會打亂操作順序，寄存器將重新被保護。重裝載操作（即寫入 0xAAAA）也會啟動寫保護功能。

還有兩個寄存器，一個預分頻寄存器（IWDG_PR），該寄存器用來設置看門狗時鐘的分頻系數。另一個重裝載寄存器。該寄存器用來保存重裝載到計數器中的值。該寄存器也是一個 32位寄存器，但是只有低 12 位是有效的。

只要對以上三個寄存器進行相應的設置，我們就可以啟動 STM32 的獨立看門狗，啟動過程可以按如下步驟實現（獨立看門狗相關的庫函數和定義分布在文件 stm32f10x_iwdg.h 和stm32f10x_iwdg.c 中） ：

1）取消寄存器寫保護（向 IWDG_KR 寫入 0X5555）

通過這步，我們?nèi)∠?IWDG_PR 和 IWDG_RLR 的寫保護，使后面可以操作這兩個寄存器，設置 IWDG_PR 和 IWDG_RLR 的值。這在庫函數中的實現函數是：

IWDG_WriteAccessCmd（IWDG_WriteAccess_Enable）;

這個函數非常簡單，顧名思義就是開啟/取消寫保護，也就是使能/失能寫權限。

2）設置獨立看門狗的預分頻系數和重裝載值

設置看門狗的分頻系數的函數是：

void IWDG_SetPrescaler（uint8_t IWDG_Prescaler）; //設置 IWDG 預分頻值

設置看門狗的重裝載值的函數是：

void IWDG_SetReload（uint16_t Reload）; //設置 IWDG 重裝載值

設置好看門狗的分頻系數 prer 和重裝載值就可以知道看門狗的喂狗時間 （也就是看門狗溢出時間） ，該時間的計算方式為：

Tout=（（4×2^prer） ×rlr） /40

其中 Tout 為看門狗溢出時間（單位為 ms） ；prer 為看門狗時鐘預分頻值（IWDG_PR 值），范圍為 0~7；rlr 為看門狗的重裝載值（IWDG_RLR 的值） ；

比如我們?cè)O(shè)定 prer 值為 4， rlr 值為 625，那么就可以得到 Tout=64×625/40=1000ms，這樣，看門狗的溢出時間就是 1s，只要你在一秒鐘之內，有一次寫入 0XAAAA 到 IWDG_KR，就不會導致看門狗復位（當然寫入多次也是可以的）。這里需要提醒大家的是，看門狗的時鐘不是準確的 40Khz，所以在喂狗的時候，最好不要太晚了，否則，有可能發生看門狗復位。

3）重載計數值喂狗（向 IWDG_KR 寫入 0XAAAA）

庫函數里面重載計數值的函數是：

IWDG_ReloadCounter（）; //按照 IWDG 重裝載寄存器的值重裝載 IWDG 計數器

通過這句，將使 STM32 重新加載 IWDG_RLR 的值到看門狗計數器里面。 即實現獨立看門狗的喂狗操作。

4） 啟動看門狗（向 IWDG_KR 寫入 0XCCCC）

庫函數里面啟動獨立看門狗的函數是：

IWDG_Enable（）; //使能 IWDG

通過這句，來啟動 STM32 的看門狗。注意 IWDG 在一旦啟用，就不能再被關閉！想要關閉，只能重啟，并且重啟之后不能打開 IWDG，否則問題依舊，所以在這里提醒大家，如果不用 IWDG 的話，就不要去打開它，免得麻煩。
