3 系統設計中IS42S16400芯片的應用

　　3.1 C6201與IS42S16400的接口實現

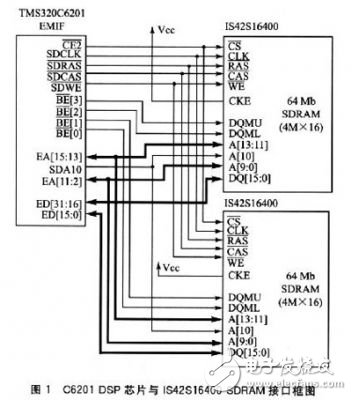

　　由于IS42S16400屬于16位字寬的64 Mb SDRAM芯片，而C6201的EMIF只提供32位字寬的同步外存儲接口，為了使整個系統的存儲空間保持連續，使用2片SDRAM與DSP芯片組成實際大小為16 MB的外部存儲系統，如圖1所示。圖1中IS42S16400芯片各引腳含義如下：CS，片選;CLK，系統同步時鐘;RAS，行地址選擇;CAS，列地址選擇;WE，讀/寫使能;CKE，時鐘使能;DQMU、DQML，高低字節使能;A[13：123]，Bank地址選擇線;A[11：0]，行、列地址線;DQ[15：0]，雙向數據端口。

?

　　由圖1可以看出，雖然C620l提供32位地址尋址能力，但是經EMIF直接輸出的地址信號只有EA[21：2]。一般情況下，EA2信號對應邏輯地址A2，但這并不意味著DSP芯片訪問外存時只能進行word(32位)的存取。實際內部32位地址的最低2～3位經譯碼后由BEx輸出，是能夠控制字節訪問的。更高位邏輯地址經譯碼后輸出CE[3：0]。

　　在實際的系統實現中，C6201的CLKOUT1時鐘頻率為200 MHz，故而SDRAM的實際工作頻率為100 MHz(SDCLK=CLKOUT2=CLKOUT1 frequency/2)，即tcyc=10 ns。SDRAM被配置在CE2空問(起始邏輯地址為0x02000000)。

　　3.2 06201 EMIF SDRAM寄存器設置

　　表4列出了配置SDRAM需要設置的EMIF寄存器名稱及相應的位或位段。

?

　　EMIF全局控制寄存器中的SDCEN位(位6)設置為1，用來使能SDRAM同步時鐘SDCLK的輸出。EMIFCE2空間控制寄存器中的MTYPE位段(位6～4)設置為011b，用來配置CE2為32位寬的SDRAM空間。由IS42S16400數據手冊可查得tRC=70 ns、tRp=18 ns、tRCD=18 ns，故而EMIF SDRAM控制寄存器中的TRC位段(位15～12)應設置為0110b，TRP位段(位19～16)應設置為0001b，TRCD位段(位23～20)應設置為0001b。INIT位(位24)置1，用來強制對SDRAM進行上電初始化。RFEN位(位25)置1，用來使能EMIF對SDRAM的刷新。SDWID位(位26)置1，用來向EMIF表明所使用的SDRAM芯片的字寬為16位。由于IS42S16400的刷新頻率為每64 ms 4096次，故根據公式PERIOD=trefesh/tcyc,EMIF SDRAM時序控制寄存器中的PERIOD位段(位11～O)被設置為0x61A。

　　3.3 CCS開發環境中SDRAM配置程序源代碼

　　TI公司的集成開發環境CCS(Code Composer Studio)中，IS42S16400SDRAM芯片的配置程序C代碼如下：

?

　　4 結 語

　　以上介紹了TMS320C6201 DSP芯片與SDRAM(IS42S16400)的具體硬件接口實現。由于SDRAM具有的大容量、高速度和低價格的優勢，使用SDRAM構建嵌入式應用海量存儲系統會成為一種行之有效的方法。目前該系統已調試完畢。使用SDRAM作為DSP系統外接高速、大容量主存儲器具有非常明顯的優勢，充分顯示了SDRAM在嵌人式系統中的良好應用前景。
