不是所有便攜式系統都像圖1（參見本系列文章的第二部分）所示的系統這么簡單。圖3給出了可穿戴電子設備的典型方框圖。由于存在大量功能塊和子系統，設計復雜性進一步提高。

　　圖3：手表的高層次方框圖

　　一個符合邏輯的辦法是將整個系統拆分為不同的子系統，并分析各個子系統的功耗。這也有助于簡化電源域的設計，從而實現低功耗功能。

　　顯示和觸摸控制器部分的功耗主要取決于背光驅動和顯示屏本身。大多數設計都針對顯示屏采用基于定時器的超時斷電模式。一般說來，在固定時間T1后，背光會降至50%的占空比，又過了時間T2后，顯示屏?xí)耆P(guān)閉。這時即使是觸摸控制器也可被關閉或進入斷電模式，具體取決于使用情境。這樣，設計人員就可繪制這個功能塊的電流曲線，進而獲得典型電流。

　　無線控制器（如面向藍牙的控制器）通常是低功耗的。這種控制器能通過一定方式在高低功耗模式之間切換。無線控制器數據表中的典型數值是我們?cè)诓粚?duì)系統性能分析情況下能獲得的最貼近的功耗估算數據。不過我們要記住考慮到器件在不同電源模式之間的占空比。

　　傳感器電流主要取決于激勵電流和模擬前端（AFE）的功耗。賽普拉斯的PSoC 4等器件擁有ADC等內置模擬功能和其它AFE組件，這就使得設計人員能通過固件命令給不同的功能塊動態斷電。這種控制和精細粒度級別可進一步提高低功耗設計的效率。

　　對涉及多控制器和多工作模式的復雜設計而言，在電源電路設計時要注意適應不同的可控電源域。這樣，一個待機電源域上的單個控制器就能有效控制其它域。這種架構或許成本會比較高，但卻能保持非常低的功耗。

　　在明確各個子部分后，可采用以下幾種方法對每個子部分進行功耗優化：

　　1. 關閉調節器以關閉整個子部分

　　2. 將不使用的外設進行斷電

　　3. 使用微控制器的低功耗模式降低平均功耗

　　實現低功耗的最有效方法就是關閉用于向給定子部分供電的調節器。如果某個特殊的子部分不需要長期可用，其功能不具備時間關鍵性，那么其調節器自身可被主機控制器控制。傳感器就是一個很好的子系統例子，當系統不運行時可將其關閉。唯一消耗的漏電流將會是調節器的電流。

　　如果不能將整個子部分?jǐn)嚯?，那么可考慮子部分的各個外設和組件。舉例來說，在傳感器部分中，可能有些傳感器需要繼續測量，有些則不需要。假設有一個測量溫度的熱敏電阻、一個加速計和一個IR傳感器。加速計需要頻繁檢查是否有活動情況，系統的其余部分需要據此實現喚醒。與此形成對比的是，溫度傳感器和IR傳感器大多數時間并不需要工作。下面讓我們談?wù)劅崦綦娮璧募?lì)（見圖4）。在本例中，無論是否進行測量，電流都會通過熱敏電阻和參考電阻。

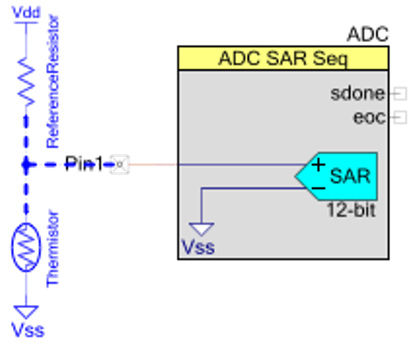

　　圖4：典型的熱敏電阻激勵電路

　　現在，如果如圖5所示修改熱敏電阻電路，那么當傳感器不被采樣時就能避免電流消耗。

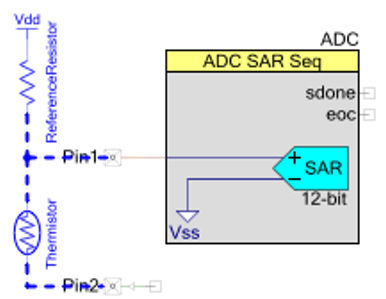

　　圖5：面向低功耗的熱敏電阻激勵

　　在本例中，引腳配置為強輸出模式（CMOS逆變器）。要測量傳感器輸出時就將引腳驅動到低電平。這會使熱敏電阻通過NMOS晶體管連接到Vss。唯一需要考慮的額外電阻就是NMOS晶體管的導通電阻，該電阻基本非常低。當不需要測量傳感器輸出時，則將引腳驅動到高電平。這會使熱敏電阻連接到Vdd，從而實現傳感器電路上的電流為零。

　　由于加速計也不需要隨時被采樣，因此ADC和其它模擬組件（如運算放大器或模擬信號鏈中的參考生成器）可在不需要檢測信號時進行斷電。

　　采用SoC實現此電路時，還有許多其它方法來降低功耗，我們下面將加以介紹。設想一下圖3所示的系統，LCD控制器可進入冬眠模式而主機處理器在感應到I2C命令時可將其喚醒。在采用PSoC 4實現電路的情況下，功耗可低至20 nA。

　　同樣，如果傳感器子部分用低功耗模式實現且將關閉所有元件，則MCU可在有運動情況下用比較器中斷喚醒。加速計輸出可連接到比較器，確保只要一有運動就能喚醒器件，并觸發主機處理器的事件。

　　就基于SoC構建的系統而言，還可采用其它技術來降低平均功耗。舉例來說，所有外設的時鐘都可設定為最慢的時鐘頻率，由于動態功耗與開關頻率成正比，因此這么做就能節約耗電。再舉例來說，SoC中的ADC的時鐘頻率通常應與所需的采樣率成正比。如果ADC設置的采樣率高于實際的系統需求，那就會造成不必要的電池負載。

　　還有其它一些系統級技巧可用來降低整體功耗。舉例來說，器件輸出可支持較低轉換率以降低輻射。不過，較低轉換率會導致FET的引腳驅動級消耗更多電流，因?yàn)镻MOS和NMOS都會開啟更長的時間。根據系統允許的輻射量，引腳的轉換率高低可進行調節設置。

　　我們選擇的器件如果能提供多種電源模式，而且能實現較高集成度，并對SoC的電源狀態實現較好控制，這就能簡化低功耗系統的實現過程。根據應用的不同，我們可有效利用不同的電源模式來確保較低的平均電流。雖然時鐘頻率較高會導致高功耗，但CPU暫時高頻工作隨后能更快地讓器件返回休眠狀態，這其實有助于實現更低的平均功耗。開發人員應考慮整體系統，盡可能避免出現漏電流路徑。
