stm32f103zet6是一種嵌入式-微控制器的集成電路（IC），是由ST公司開發的STM32F1系列的其中一種，芯體尺寸是32位，速度是72MHz，程序存儲器容量是256KB，程序存儲器類型是FLASH，RAM容量是48K。

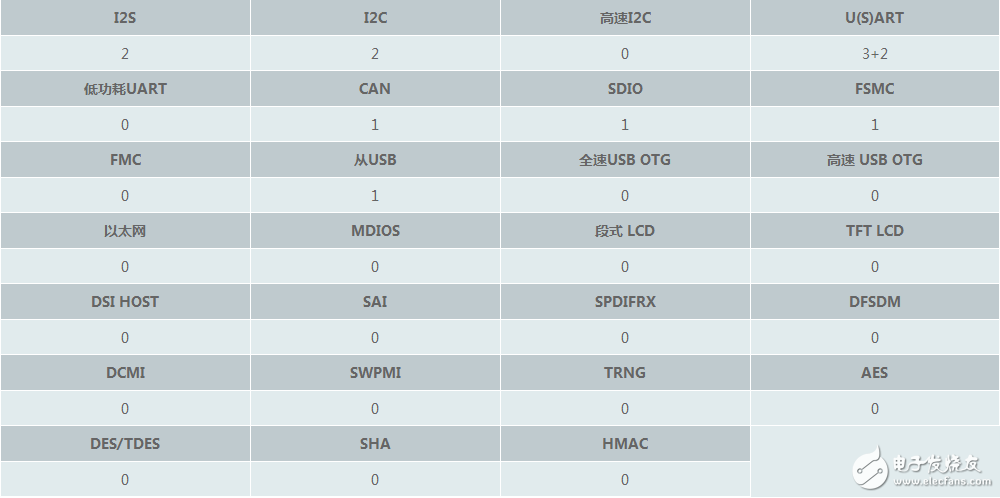

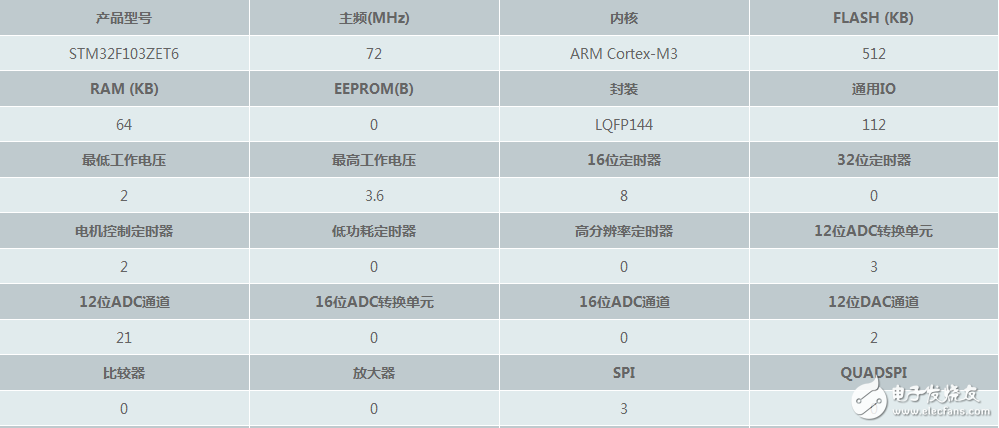

　　stm32f103zet6詳細參數如下：

? ? ? ? 　　

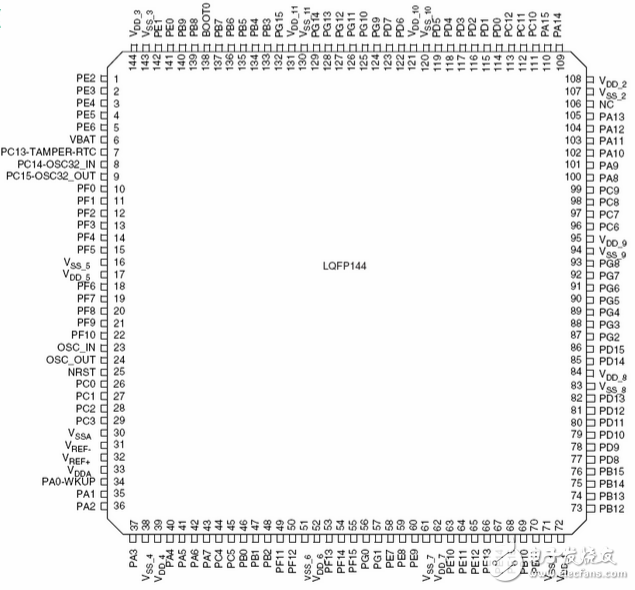

　　stm32f103zet6引腳圖如下：

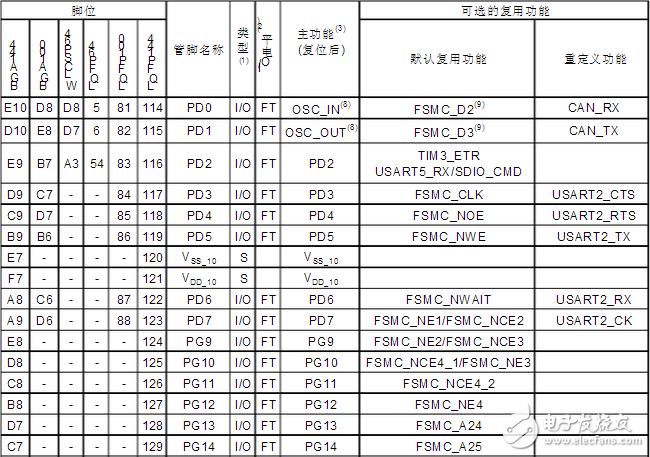

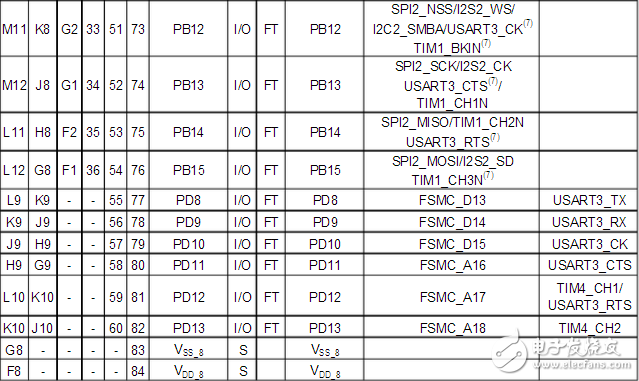

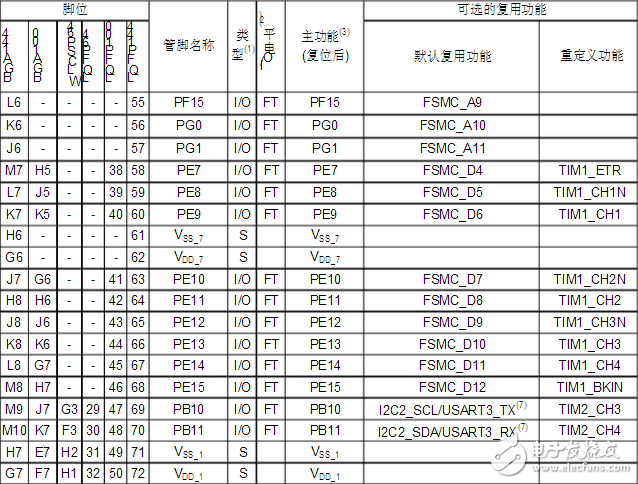

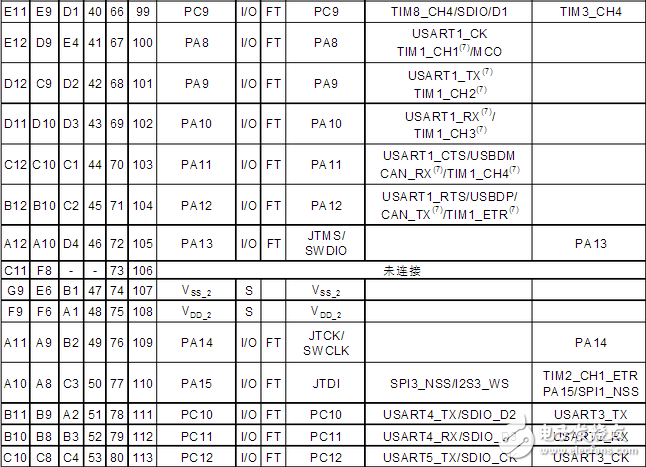

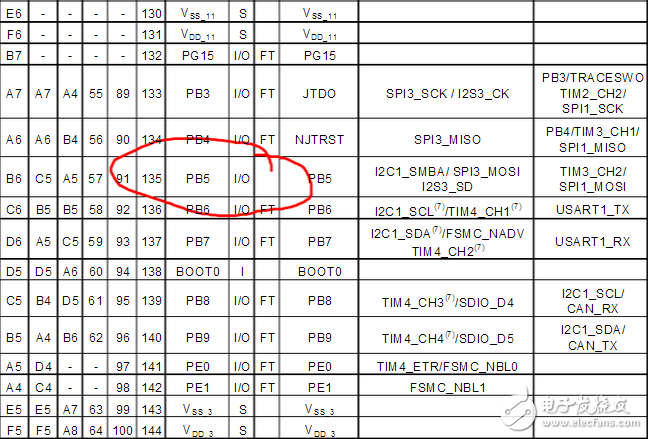

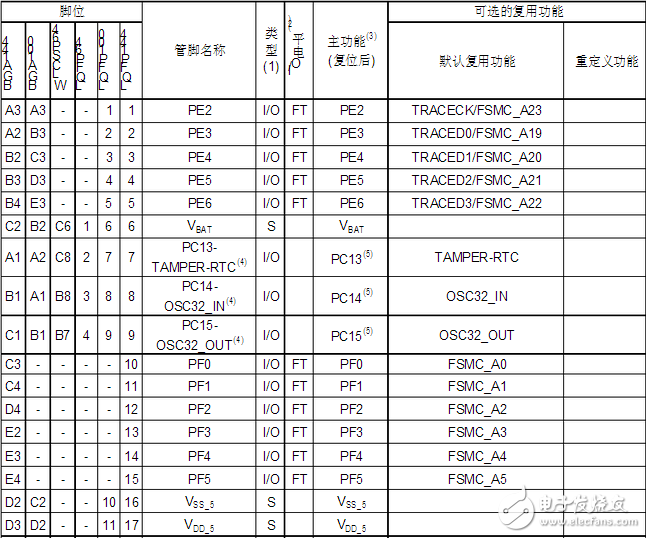

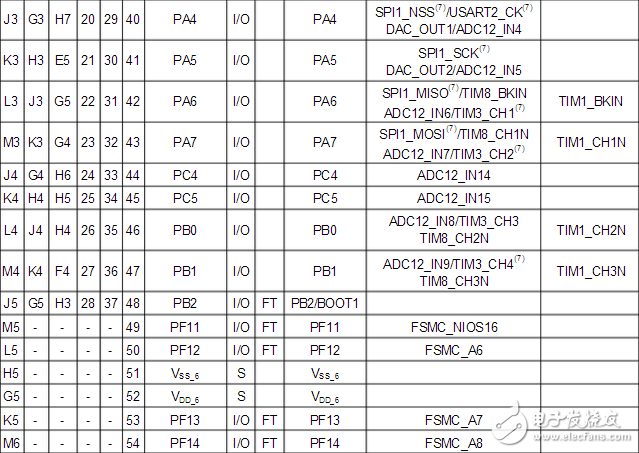

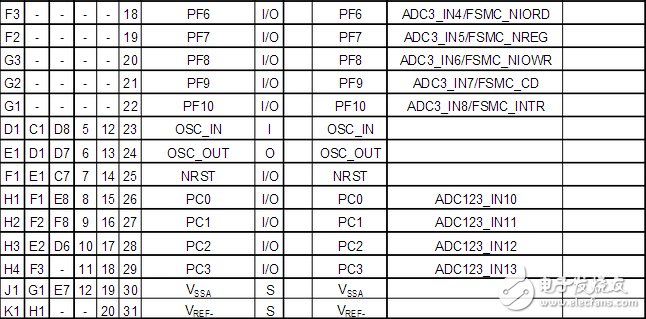

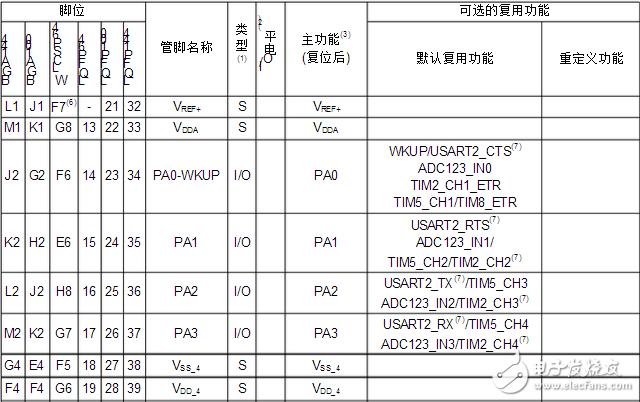

　　stm32f103zet6引腳定義如下：

　　1. I = 輸入，O = 輸出，S = 電源， HiZ = 高阻

　　2. FT：容忍5V

　　3. 有些功能僅在部分型號芯片中支持。

　　4. PC13，PC14和PC15引腳通過電源開關進行供電，而這個電源開關只能夠吸收有限的電流（3mA）。因此這三個引腳作為輸出引腳時有以下限制：在同一時間只有一個引腳能作為輸出，作為輸出腳時只能工作在2MHz模式下，最大驅動負載為30pF，并且不能作為電流源（如驅動LED）。

　　5. 這些引腳在備份區域第一次上電時處于主功能狀態下，之后即使復位，這些引腳的狀態由備份區域寄存器控制（這些寄存器不會被主復位系統所復位）。 關于如何控制這些IO口的具體信息，請參考STM32F10xxx參考手冊的電池備份區域和BKP寄存器的相關章節。

　　6. 與LQFP64的封裝不同，在WLCSP封裝上沒有PC3，但提供了VREF+引腳。

　　7. 此類復用功能能夠由軟件配置到其他引腳上（如果相應的封裝型號有此引腳），詳細信息請參考STM32F10xxx參考手冊的復用功能I/O章節和調試設置章節。

　　8. LQFP64封裝的引腳5和引腳6在芯片復位后默認配置為OSC_IN和OSC_OUT功能腳。軟件可以重新設置這兩個引腳為PD0和PD1功能。但對于LQFP100/BGA100封裝和LQFP144/BGA144封裝，由于PD0和PD1為固有的功能引腳，因此沒有必要再由軟件進行重映像設置。更多詳細信息請參考STM32F10xxx參考手冊的復用功能I/O章節和調試設置章節。

　　9. LPFP64封裝的產品，沒有FSMC功能。

　　譯注：

　　表中的引腳名稱標注中出現的ADC12_INx（x表示4~9或14~15之間的整數），表示這個引腳可以是ADC1_INx或ADC2_INx。例如：ADC12_IN9表示這個引腳可以配置為ADC1_IN9，也可以配置為ADC2_IN9。

　　同樣，表中的引腳名稱標注中出現的ADC123_INx（x表示0~3或10~13之間的整數），表示這個引腳可以是ADC1_INx或ADC2_INx或ADC3_INx。

　　表中的引腳PA0對應的復用功能中的TIM2_CH1_ETR，表示可以配置該功能為TIM2_TI1或TIM2_ETR。同理，PA15對應的重映射復用功能的名稱TIM2_CH1_ETR，具有相同的意義。
