STM32F103C8T6引腳圖

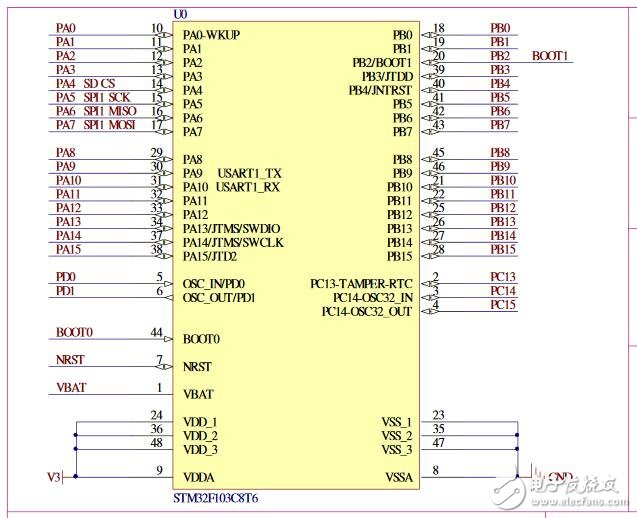

STM32F103C8T6引腳圖：

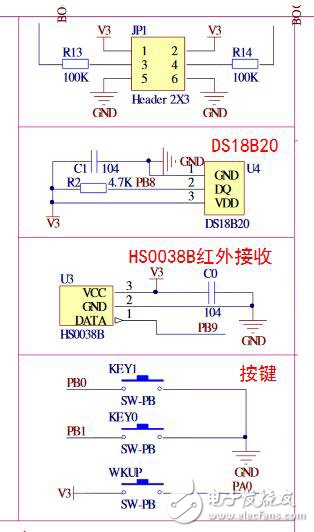

STM32F103C8T6引腳? DS18B20、HS0038B紅外接收：

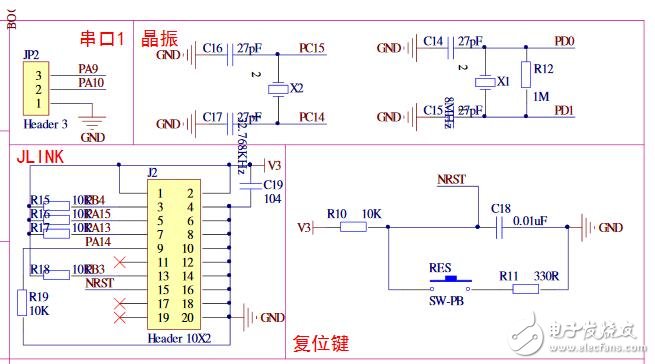

STM32F103C8T6引腳圖?? 串口、晶振、復位鍵：

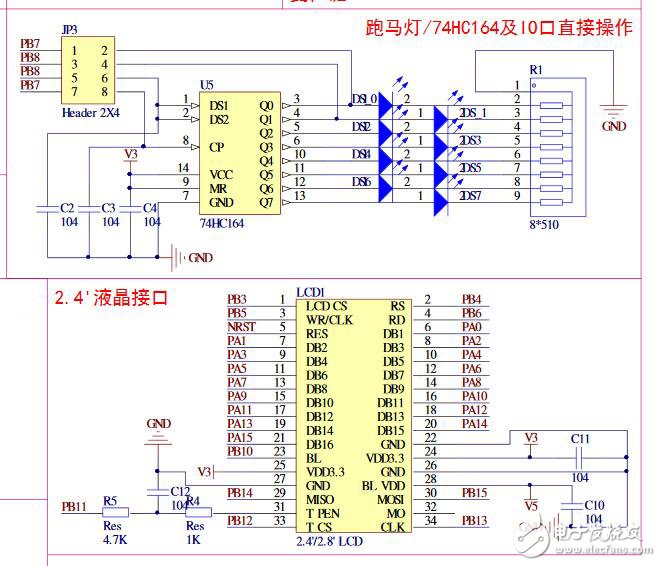

STM32F103C8T6引腳圖跑馬燈/74HC164及IO口直接操作、2.4液晶接口：

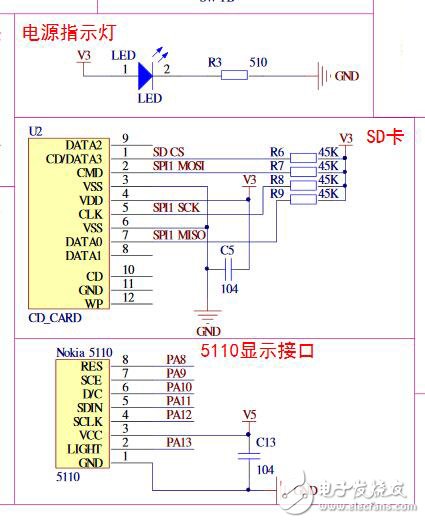

STM32F103C8T6? 電源指示燈、SD卡、5110顯示接口：

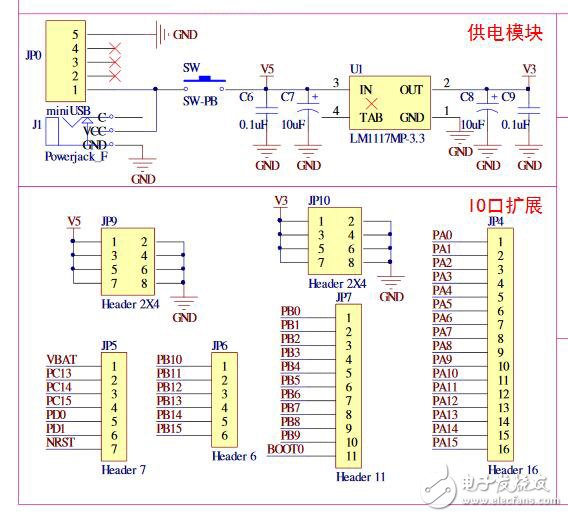

STM32F103C8T6 供電模塊、IO口擴展：

更多STM32F103C8T6引腳圖資料下載，請點擊如下鏈接：http://www.makelele.cn/soft/33/2014/20140605344927.html

閱讀全文
