該系統為基于無線局域網WLAN(Wireless Loeal Area Network)的無線電子郵件終端，用戶可以方便地通過手寫筆，在觸摸屏上輸入郵件內容，通過USB無線網卡收發電子郵件。當使用鍵盤輸入時，插上USB鍵盤也能完成輸入信息功能，在Email發送和接收方面，采用標準的STMP協議和POP3協議，考慮到一般的嵌入式設備Flash存儲容量有限，該系統提供了U盤存儲功能，用戶能夠?qū)⑧]件轉存在大容量的U盤。與傳統的郵件客戶端相比，采用無線網卡，無需連接網線即可實現Email的收發，適用于偏遠山區及環境惡劣的地方;采用嵌入式終端，可移動性強，方便用戶實時進行郵件操作。

　　1 系統硬件設計

　　基于開發的方便性和簡便性，該系統硬件平臺采用HHARM2410開發平臺。該開發平臺硬件功能強大，接口豐富，開發方便。其處理器采用基于ARM920T內核的S3C2410處理器，最高頻率可達203 MHz，并兼有低功耗及高度集成性等特性，具有8 MB Flash，32 MB SDRAM，觸摸屏，主從USB接口。內置資源豐富，性價比也高，能充分滿足系統需要。

　　發郵件時，輸入設備是必不可少的。在觸摸屏、手寫筆和鍵盤等輸入設備中，因USB鍵盤具有通用性，故該系統設計選用USB鍵盤。USB鍵盤驅動只需在Linux內核里啟用UHCI，人機界面相關部分，再往內核里加上“USB Human Intelface Device(full HID)sport”，然后在應用程序里加上一個頭文件(input.h)。

　　由于該系統為基于無線局域網的郵件系統，因此采用無線網卡prism器件，符合802.11b標準，且該無線網卡基于USB，使用方便。

　　開發板通過串口線和以太網網線與PC機相連，組成可以交叉編譯的開發環境。通過開發板上的USB接口外接無線網卡，再通過無線網卡接入Internet，實現收發電子郵件。圖1為無線系統的硬件結構框圖。

　　2 系統軟件設計

　　2.1 建立交叉編譯環境

　　基于嵌入式系統的應用開發環境是由目標系統硬件(S3C2410開發板)和宿主PC機所構成。目標硬件開發板用于運行嵌入式操作系統的內核編譯、應用程序的開發和調試則需通過宿主PC機完成。將嵌入式系統分別通過網線和RS232串口線與主機相連，主機運行Redhat9.O Linux操作系統。

　　在主機的Redhat Linux操作系統下安裝開發環境軟件包，這里安裝的是整套HHARM2410開發環境，該軟件包可以在華恒的網站上下載，解壓后，執行以下命令：

　　#cd/mnt

　　#./cce //進入中文環境

　　#./arminst //執行安裝程序

　　當開發環境安裝完畢后，將在根目錄下新生成2個子目錄，分別是工作目錄/HHARM2410-R3和交叉編譯環境目錄/opt/host/arm41。在進行編譯時，一定要用/opt/host/arm41/bin/arm41-unknown-linux-gcc進行編譯，而不能直接使用gcc進行編譯。

　　2.2 配置無線網卡

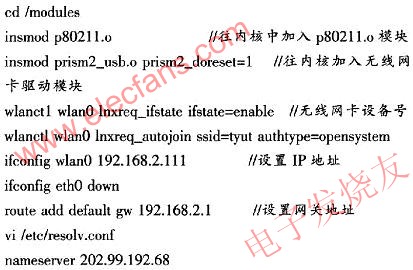

　　無線網卡安裝后，通過加載內核模塊的方式加載無線網卡驅動，具體步驟如下：

　　2.3 郵件協議

　　郵件協議采用通用的SMTP/POP3協議。其中，POP的全稱是Post Office Protocol，即郵局協議，用于電子郵件的接收，它使用TCP的110端口，目前常用的是第3版，所以簡稱POP3，POP3仍采用Client/Server工作模式。在實際接收取郵件的過程中，POP這個應用層的協議將指揮TCP協議，利用IP協議將一封大郵件拆分成若干個數據包在Internet上傳送。圖2為接收郵件的流程。

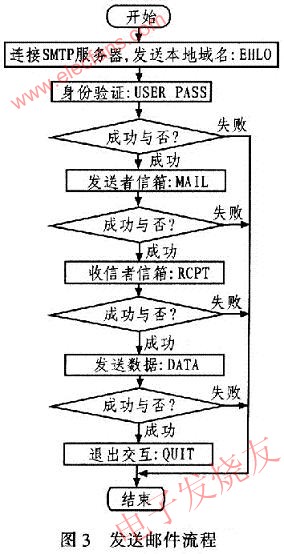

　　SMTP稱為簡單Mail傳輸協議(Simple Mail TransferProtocol)目標是向用戶提供高效、可靠的郵件傳輸。SMTP的一個重要特點是能夠在傳送中接力傳送郵件，即郵件可以通過不同網絡上的主機接力方式傳送。SMTP有2種工作方式：1)電子郵件從客戶機傳輸?shù)椒?wù)器;2)從某一個人服務器傳輸?shù)搅硪粋€(gè)人服務器。SMTP是請求/響應協議，它監聽25號端口，用于接收用戶的Mail請求，并與遠端Mail服務器建立SMTP連接。圖3為發送郵件流程。

　　2.4 用戶界面

　　該系統用戶界面設計采用Linux下的MiniGI。MiniGUI是一種小型圖像用戶界面支持系統，功能強大，界面美觀，開發方便，是國內優秀的基于嵌入式Linux圖形界面之一，與國外同類型的圖形用戶界面相比，它完全支持中文，這樣有利于在中文的平臺上開發出應用程序，Min-iGUI提供完備的多窗口機制，分為4類：主窗口、對話框、控制窗口與子窗口，實現了窗口消息的傳遞機制;它具有輕量、高性能、高可靠性、可配置等優點，非常適合于嵌入式應用。

　　3 結束語

　　在HHARM2410的嵌入式Ifinux平臺上，詳細設計基于ARM920T的移動電子郵件終端，不但提高速度，降低成本，特別給不具備常規網絡傳輸條件的地方提供極大的方便。

　　無線電子郵件終端在S3C2410+無線網卡系統平臺下的軟硬件設計，采用嵌入式終端，相比傳統的電子郵件終端“單片機+無線網卡”的系統結構可移動性強，可實現豐富的協議接口，而且便于移植，更方便用戶實時將數據發送出去，該系統設計在嵌入式設備的無線應用方面具有一定的應用價值和指導意義。
