隨著計算機、網絡、通信技術的發展，以及多媒體視頻技術的不斷完善，基于網絡的第三代遠程網絡視頻監控系統取得了長足的發展。新一代的監控系統以網絡為依托，以數字視頻的壓縮、傳輸、存儲和播放為核心。系統采用嵌入式多任務操作系統、高效的視頻壓縮芯片和功能強大的嵌入式處理器，將視頻壓縮和傳輸處理工作全部?jī)?nèi)置到芯片上，前端攝像機送來的視頻信號數字化后經過壓縮、打包等過程變成基本網絡協議的視頻流，通過網絡的傳輸，視頻流發送到接收端。視頻接收端可利用軟件進行解碼，在PC上進行顯示和處理。

　　系統硬件平臺

　　本系統是以PXA270為微處理器的ARM開發平臺組成。PXA270是一個32位處理器，可在312MHz、416MHz、520MHz和624MHz這4種不同的時鐘頻率下運行。用在高性能、低功耗、便攜、手持式的設備中。它加入了Intel Xscale技術，具有調節動態電壓和頻率以及完善的電源管理功能，提供了工業界領先的MIPS/mw性能。外接網卡接口與處理器直接連接，實現以太網通信，可利用TFTP協議對內核和根文件系統的映像進行快速下載。有3個UART分別是標準、藍牙和全功能的UART，可以通過全功能UART與GPRS DTU相連接進行信號傳輸。3個USB接口，可以與USB攝像頭相連接進行圖像采集。USB攝像頭采用的是以O(shè)V511為芯片的網眼V2000攝像頭。

　　GPRS DTU是一款基于GPRS 網絡的無線數據傳輸終端設備，提供全透明數據通道，網絡覆蓋范圍廣能使用移動電話的地方就可以使用支持?jǐn)?shù)據透明傳輸與協議轉換，支持備用數據中心，點對點互連功能，支持永遠在線、空閑下線和空閑掉電3種工作方式，具有短信和電話喚醒功能，支持?jǐn)嗑€自動重連功能。

　　系統總體設計

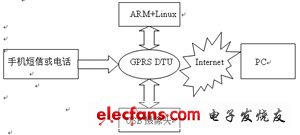

　　整個監控系統主要是由ARM、GPRS DTU、USB攝像頭和PC組成。ARM開發板以Linux操作系統編寫驅動，通過指令調度利用USB攝像頭進行圖像采集，將采集好的圖像通過GPRS DTU進行無線傳輸，PC與因特網相連接，接收到GPRS DTU傳輸過來的圖像，通過VC++編寫上位機，可以看到監控點傳輸?shù)膱D像。操作人員可以通過短信或電話對監控端進行控制，可以使監控端隨時處于工作或關閉狀態，這樣一來不僅可以隨意對監控端進行控制還可以節省流量，經濟實惠，特別適用于一些對動態圖像要求不高的環境，系統結構框圖如圖1所示。

　　圖1 系統結構框圖

　　系統軟件設計

　　本系統采用Linux為操作系統，它是一個多用戶、多任務操作系統；具有良好的開放性，遵循世界標準規范，特別是遵循開放系統互連（OSI）國際標準。具有完善的內置網絡。Linux在通信和網絡功能方面均優于其他操作系統。為用戶提供了強大完善的網絡功能。根據程序開發的需要對Linux操作系統進行裁減與編譯，將制作好的Linux操作系統通過JTAG下載到ARM開發板里，就可以使用arm-linux對ARM開發板進行控制。

　　圖像的采集是通過ARM-Linux調度Video4Linux和影像設備驅動程序來進行視頻捕獲。Video4Linux是Linux影像系統與嵌人式影像的基礎，是Linux 內核里支持影像設備的一組API，Linux在多媒體上的應用是目前非常熱門的研究領域，其中最關鍵的技術則是Linux的Video4Linux。在Linux內核中對Video4Linux進行配置，如圖2所示。配置好以后通過bootloader下載到ARM-Linux里。USB攝像頭使用的是OV511芯片的網眼V2000攝像頭。在Linux操作系統里配置好OV511芯片的驅動，如圖3所示。

　　圖2 配置Video for Linux

　　圖3 配置USB OV511攝像頭
?

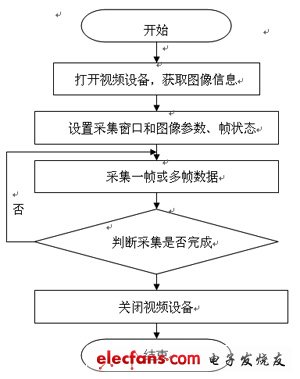

　　通過bootloader下載到ARM-Linux里，這樣就可以通過USB攝像頭進行圖像采集，圖像采集流程如圖4所示。

　　采集到的圖像為BMP格式，圖像太大不利于網絡傳輸，需要進行JPEG壓縮，JPEG壓縮技術十分先進，它用有損壓縮方式去除冗余的圖像數據，在獲得較高的壓縮率的同時能展現十分豐富生動的圖像，非常適合于視頻網絡傳輸。基本的JPEG算法由以下步驟完成：（1）通過離散余弦變換（DCT）消除數據冗余；（2）使用量化系數矩陣對離散余弦變化系數進行量化；（3）對量化后的系數進行編碼，使其熵最小，熵編碼通常采用huffman可變字長編碼。產生有損圖像壓縮的原因主要發生在第2步。JPEG標準是在變換編碼的基礎上，綜合應用了DCT和哈夫曼編碼2種手段，達到了很好的圖像壓縮效果。基于離散余弦變換DCT的編碼方法，是JPEG算法的核心內容［5］。在圖像采集的時候需要用到JPEG庫，所以需要先安裝JPEG庫。

　　圖4 圖像采集流程圖

　　在/usr/local/man/manl目錄下會生成cjpeg.l、djpeg.l、jpegtran.l、rdjpgcom.l、wrjpgcom.l、snapscreenshop.l六個文件，在/usr/local/arm/3.4.3/arm-linux/lib目錄下會生成libjpeg.a、libjpeg.la、libjpeg.so、 libjpeg.so.62、libjpeg.so.0.0五個函數庫，libjpeg.so.62、libjpeg.so.0.0就是我們需要的庫，將它拷貝到arm-linux里，這樣ARM就支持JPEG壓縮格式的圖像。圖像壓縮的一些重要函數如下：

　　char *filename = “first.jpeg”;//指定壓縮后的圖像所存放的目標文件

　　struct jpeg_compress_struct cinfo;//申請并初始化JPEG壓縮對象

　　struct jpeg_error_mgr jerr; // 聲明錯誤處理器

　　JSAMPROW row_pointer［1］; // 一行位圖

　　int row_stride; // 每一行的字節數

　　int line; //每一列的字節數

　　jpeg_create_compress（&cinfo）;

　　cinfo.image_width = width; // 圖像的寬、高和深度

　　cinfo.image_height = height;

　　cinfo.input_components = depth;

　　cinfo.in_color_space=JCS_RGB;// 彩色圖像

　　jpeg_set_quality（&cinfo， JPEG_QUALITY， TRUE ）; // 設定壓縮質量

　　cinfo.dct_method=JDCT_FASTEST; // DCT離散余弦變換

　　jpeg_start_compress（&cinfo， TRUE）; //開始進行JPEG圖像壓縮

　　while （cinfo.next_scanline 《 cinfo.image_height）//對每一行進行壓縮

　　jpeg_destroy_compress（&cinfo）; //釋放壓縮工作過程中所申請的資源

　　采集到的圖像如圖5所示。如果要進行連續幀的采集由grab_fd.frams來確定需要采集的幀數，最多支持一次采集32幀。

　　圖5 采集的圖像

　　GPRS DTU通過全功能串口與ARM開發板相連接，在arm-linux的指令調度下將ARM采集到的圖像通過串口通信傳輸?shù)紾PRS DTU。arm-linux是通過設備文件訪問串口的，在訪問具體的串行端口時，只需打開相應的設備文件即可。串行端口Port1和Port2對應的設備文件分別為/dev/ttyS0和/dev/ttyS1。若要使用串口進行通信必須在通信兩端設置好串口的屬性，包括數據傳輸?shù)牟ㄌ芈?、傳輸?shù)臄?shù)據格式、是否有奇偶校驗位、流控方式等。在Linux下進行串口設置，涉及一個重要的數據結構struct termios，設置串口波特率struct termios Opt，設置串口數據位

　　struct termios Opt;

　　Opt.c_cflag &= ~CSIZE; //屏蔽字符大小位

　　Opt.c_cflag |= ~CS8; //選擇8位數據位

　　設置串口校驗位與此相關的宏定義有：

　　#define PARENB 0000400 //PARENB控制是否使能奇偶校驗

　　#define PARODD 0001000 //PARODD控制使用奇校驗還是偶校驗

　　設置串口停止位與停止位相關的宏定義只有CSTOPB，設置termios結構的.c_cflag成員即可。

　　#define CSTOPB 0000100

　　Opt.c_cflag &= ~CSTOPB; //1位停止位

　　Opt.c_cflag |= ~CSTOPB; //2位停止位

　　設置串口波特率：

　　串口使用open函數執行打開操作，open（ ）函數帶有兩個參數，其中參數1為要打開的設備文件名，參數2為打開方式。它們的含義如下。

　　O_RDWR：既可讀也可寫。

　　O_NOCTTY：告訴嵌入式Linux，該程序不想成為此端口的“控制終端”。如果應用程序不強調這一點，那么任何輸入都會影響程序的執行。

　　O_NDELAY：表示該程序不關注DCD信號線所處的狀態，即不管對端設備是在運行或是掛起。如果不設置該標志，則程序會被設置為睡眠狀態，直到DCD信號為低為止。

　　使用close（fd）系統調用關閉串口。關閉一個串口通常會將DTR信號設置為低電平，如果外接GPRS DTU，就會將GPRS DTU掛起。使用write（ ）函數向串口寫入數據，write調用若正確，返回發送的字節數，否則返回-1。從串口讀取數據如果在原始數據的模式下對端口進行操作，read（ ）函數調用將返回串行口輸入緩沖區所有的數據。如果沒有數據，那么該進程將被阻塞，處于等待狀態，直到數據到來，或者到了規定時間和出現錯誤為止。通過如下方法，能使read（ ）函數調用立即返回。

　　系統的實現

　　本系統監控中心服務器采用PC實現，使用Windows操作系統，使用VC++編寫上位機程序，利用TCP/IP通信，輸入監控端的IP地址后，上位機可以與監控端通信，接收到傳輸過來的圖像，如圖6所示。該系統大概3～5秒傳輸一幅圖像。

　　圖6接收到的圖像

　　本監控系統支持短信和電話喚醒功能，也就是說通過短信和電話撥號就可以對監控系統進行遠程控制，使其進入工作狀態，進行信息傳輸。具有連接時機可控功能，支持永遠在線、空閑下線和空閑掉電3種工作方式。在不進行數據傳輸時，監控系統可以進入下線狀態，大大節約了通信費用，而在需要重新開始數據傳輸時，可以用手機給監控系統發送短信或打電話將其喚醒，恢復與數據中心的連接，也可以隨時隨地發短信對監控系統進行配置，方便管理。
